Μέθοδοι Γεωμετρίας Γραμμικής Διάστασης
Οι Μέθοδοι Γεωμετρίας για τις Γραμμικές Διαστάσεις ορίζονται στην Παλέτα Πληροφοριών.
Η Μέθοδος Γεωμετρίας που επιλέγετε, εφαρμόζεται σε ολόκληρη την αλυσίδα διάστασης και δεν μπορεί να οριστεί μονάδα - μονάδα.
Σημείωση: Υπάρχουν πρόσθετες Μέθοδοι Γεωμετρίας για το παράθυρο 3D Εγγράφου.
Δείτε: Γραμμικές Διαστάσεις στο Παράθυρο 3D Έγγραφο.
Θέματα σε αυτή τη σελίδα:
Μέθοδος Γεωμετρίας - Οποιαδήποτε Διεύθυνση
Μέθοδος Γεωμετρίας - Μήκος Τόξου
Μέθοδος Γεωμετρίας - Οποιαδήποτε Διεύθυνση

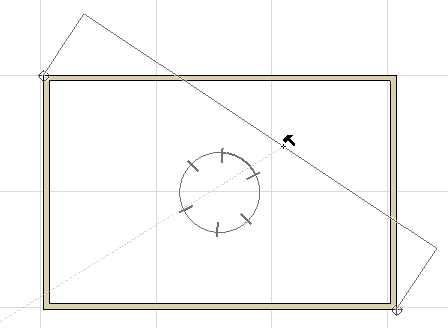

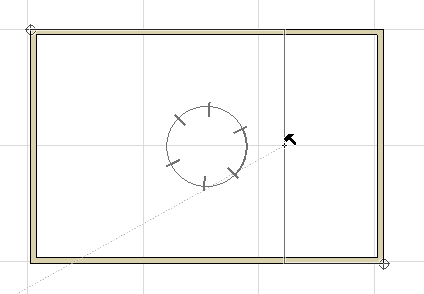

Η εξ ορισμού μέθοδος Οποιαδήποτε Διεύθυνση σας επιτρέπει να δημιουργείτε αλυσίδες διαστάσεων σε διάφορες θέσεις ως προς τη θέση του στοιχείου: παράλληλα προς τα δύο πρώτα σημεία αναφοράς που τοποθετήθηκαν, οριζόντια/κάθετα ή παράλληλα σε άλλη ακμή/επιφάνεια της επιλογής σας.
Κινήστε τον κέρσορα για να δείτε τις δυνατότητες που υπάρχουν, οι οποίες ποικίλουν ανάλογα με τη θέση των σημείων διάστασης.
Είναι επίσης διαθέσιμο ένα πρόσθετο διάνυσμα για τη γραμμή διάστασης: Μετά από την εμφάνιση του κέρσορα Σφυρί, μπορείτε να κινήσετε αυτόν τον κέρσορα σε οποιαδήποτε ευθεία γραμμή/ακμή της μελέτης.
Σημείωση: Στο παράθυρο 3D Εγγράφου πρέπει να ευθυγραμμίσετε τη διάσταση με την ακμή ενός κατασκευαστικού στοιχείου - τα τμήματα γραμμής δεν λειτουργούν.
Παράδειγμα
Ας υποθέσουμε ότι θέλετε να διαστασιολογήσετε τη στέγη χρησιμοποιώντας το διάνυσμα που είναι παράλληλο προς τη διαγώνιο, αντί για το παράλληλο προς τη στέγη.
1.Κάντε κλικ στα δύο σημεία διάστασης, στα δύο άκρα της στέγης.

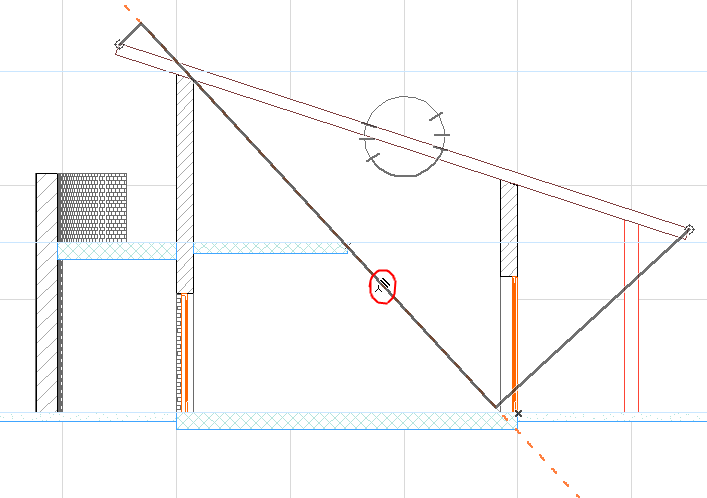

2.Μετακινήστε τον κέρσορα πάνω από τη διαγώνιο. Τότε ο κέρσορας αλλάζει και παίρνει τη μορφή “Mercedes + παράλληλη διάσταση”, για να σας δείξει ότι βρήκε μία ακμή στην οποία μπορεί να είναι παράλληλη η γραμμή διάστασης:
3.Κάντε κλικ για δέσμευση της γραμμής διάστασης, ώστε να είναι παράλληλη με αυτήν τη γραμμή/ακμή.

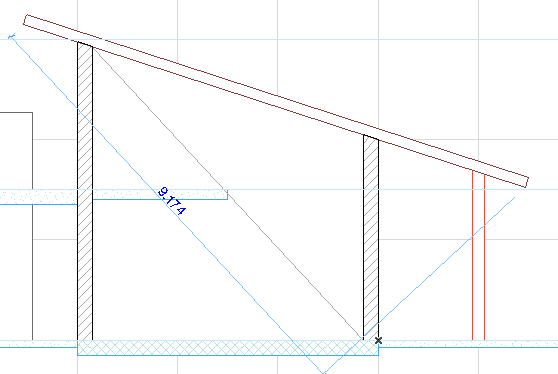

4.Σύρετε τη γραμμή διάστασης στην τελική της θέση και κάντε κλικ με το μαύρο σφυρί για να τοποθετήσετε τη γραμμή διάστασης.
Η μέθοδος Μόνο X-Y περιορίζει την τοποθέτηση της γραμμής διάστασης μόνον οριζοντίως και καθέτως, σε σχέση με την οθόνη.
Μέθοδος Γεωμετρίας - Μήκος Τόξου
Χρησιμοποιήστε αυτήν τη μέθοδο για να διαστασιολογήσετε καμπύλα στοιχεία.
1.Με το εργαλείο Γραμμικής Διάστασης ενεργό, επιλέξτε τη Μέθοδο Γεωμετρίας Μήκος Τόξου από την Παλέτα Πληροφοριών.
2.Κάντε κλικ με τον κέρσορα-Μερτσέντες σε ένα κυκλικό τόξο ή σε μία καμπύλη ακμή. Δεν είναι ανάγκη να βρείτε τα άκρα της, μπορείτε να κάνετε κλικ οπουδήποτε επάνω στην καμπύλη.
3.Το Archicad μαρκάρει αυτόματα τα άκρα του τόξου ή της ακμής. Αυτή είναι η ακμή που θα χρησιμοποιηθεί για τη μέτρηση του μήκους τόξου. Μπορείτε να κάνετε κλικ σε οποιαδήποτε άλλα σημεία θέλετε να προστεθούν στην αλυσίδα διαστάσεων.
4.Κάντε διπλό κλικ οπουδήποτε μέσα στο χώρο εργασίας με το Κενό Μολύβι ή κάντε κλικ στο κουμπί ΟΚ στην Παλέτα Ελέγχου, προκειμένου να ολοκληρώσετε την επιλογή των σημείων του τόξου για διαστασιολόγηση.
5.Κάντε κλικ με τον κέρσορα Σφυρί για να τοποθετήσετε την αλυσίδα διάστασης.
Ενεργοποιήστε τον έλεγχο Πάχος με ένα κλικ στις Πληροφορίες του Εργαλείου Γραμμική Διάσταση, για να διαστασιολογήσετε πάχη Τοίχου και Πλάκας με ένα μόνο κλικ.
1.Με ενεργό το εργαλείο Γραμμική Διάσταση, πηγαίνετε τον κέρσορα στο περίγραμμα του Τοίχου ή της Πλάκας.
Εάν κάνετε κλικ σε οποιοδήποτε άλλο στοιχείο, η δυνατότητα του ενός κλικ δεν θα λειτουργήσει, και θα πρέπει να τοποθετήσετε τη γραμμή διάστασης ως συνήθως.
2.Κάντε κλικ μία φορά για να τοποθετήσετε τη διάσταση πάχους, ανάλογα με τις ρυθμίσεις στις Λεπτομέρειες Διάστασης:
–Στην Αυτόματη Μέθοδο, ανάλογα με τις Ρυθμίσεις Γραμμής (Εξωτερική/Πυρήνας/Αναφορά), θα έχει σαν αποτέλεσμα πολλαπλά σημεία διάστασης στην αλυσίδα.
Σημείωση: Εάν είναι ενεργή μόνο η επιλογή Γραμμή Αναφοράς, η δυνατότητα του ενός κλικ δεν θα λειτουργήσει.
–Στην Χειροκίνητη Μέθοδο, αυτό θα έχει σαν αποτέλεσμα μία αλυσίδα διαστασιολόγησης όλων των στρώσεων των τοίχων και των πλακών.
Για περισσότερες πληροφορίες, δείτε: Διάσταση Πάχους Τοίχου ή Πλάκας.
