Η κατασκευαστική μέθοδος Διαστάσεις Όψης είναι μία ειδική περίπτωση του εργαλείου γραμμικών Διαστάσεων. Οι Διαστάσεις Όψης σας επιτρέπουν να τοποθετείτε σημάδια υψομέτρων σε παράθυρα Τομής/Όψης/ΕΟψης και 3D Εγγράφου
Σημείωση: Στην Κάτοψη ή στα παράθυρα Φύλλο Εργασίας/Λεπτομέρεια, χρησιμοποιήστε τις Διαστάσεις (Στάθμες). Δείτε: Στάθμες.
Η Διάσταση Όψης υπολογίζεται με βάση την Αρχή Διάστασης, την οποία μπορείτε να καθορίσετε στον διάλογο ρυθμίσεων Διάστασης Όψης.
Μία σειρά σημαδιών αναφοράς Διαστάσεων Όψης συμπεριφέρεται ως μία συσχετισμένη αλυσίδα διαστάσεων.
Τοποθέτηση Αλυσίδας Διάστασης Όψης
1.Ενεργοποιήστε το εργαλείο Διαστασιολόγηση, με τη μέθοδο κατασκευής Διάσταση Όψης.
2.Στα παράθυρα Τομή/Όψη/ΕΟψη ή 3D Έγγραφο: Κάντε κλικ στη σειρά των σημείων, όπου χρειάζεστε Διαστάσεις Όψης.

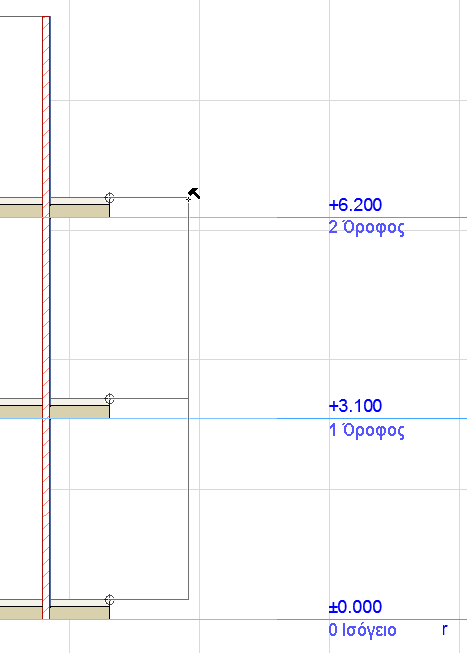

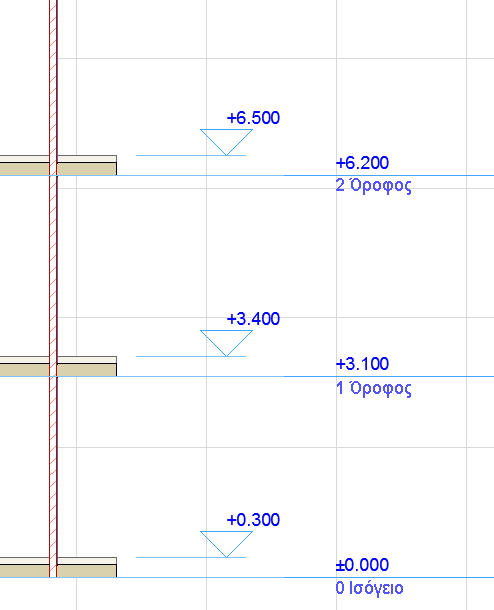

3.Κάντε διπλό-κλικ (ή πατήστε OK στην Παλέτα Ελέγχου) και χρησιμοποιήστε τον κέρσορα Σφυρί για να τοποθετήσετε την αλυσίδα.
Στα παράθυρα Τομή/Όψη/ΕΟψη, μπορείτε να διαστασιολογήσετε όλες τις Γραμμές Στάθμης Ορόφου σε ένα βήμα.
Δείτε: Διάσταση Γραμμών Στάθμης Ορόφων.
Επιλέξτε Διαστάσεις Όψης

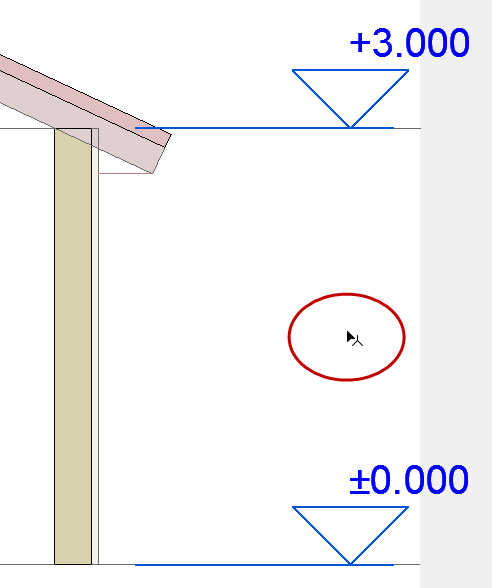

Κάντε Shift-κλικ στον αόρατο άξονα της αλυσίδας (όπου ο κέρσορας αλλάζει σε Μερτσέντες με Βέλος).
Οι περισσότερες από τις ρυθμίσεις αυτού του διαλόγου είναι πανομοιότυπες με αυτές στις: Ρυθμίσεις Εργαλείου Διαστασιολόγηση
Παρακάτω περιγράφονται οι έλεγχοι που αφορούν αποκλειστικά τις Ρυθμίσεις Διάστασης Όψης.
Τύπος Σημαδιού: Κάντε κλικ στο pop-up για να διαλέξετε μία διευθέτηση Σημαδιού/Κειμένου Διάστασης για τη Διάσταση Όψης.

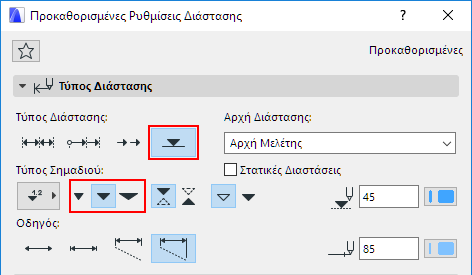

Κάντε κλικ σε ένα από αυτά τα εικονίδια για να επιλέξετε τις αναλογίες του Σημαδιού της Διάστασης Όψης.

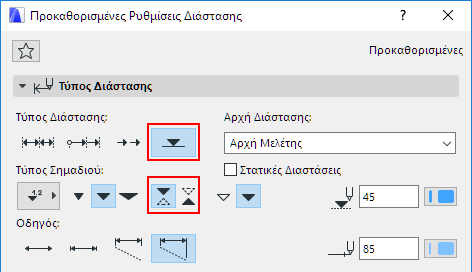

Κάντε κλικ σε ένα από αυτά τα εικονίδια για να επιλέξετε την κατεύθυνση του Σημαδιού της Διάστασης Όψης.

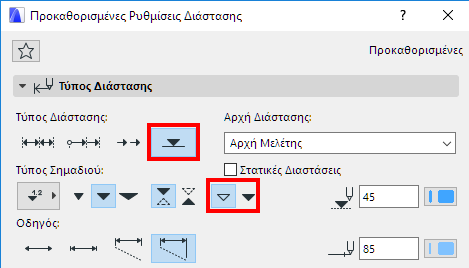

Κάντε κλικ σε ένα από αυτά τα εικονίδια για να επιλέξετε περιγραμμισμένο ή συμπαγές Σημάδι.

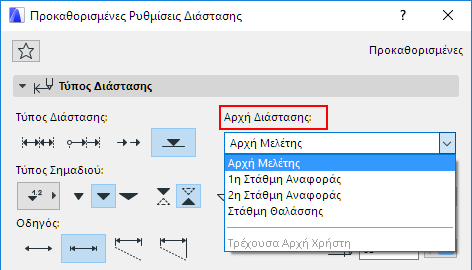

Επιλέξτε μία Αρχή Διάστασης από την pop-up λίστα:
•0.00 Μελέτης
•Στάθμη Θαλάσσης (ορίζεται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς)
•Μία Στάθμη Αναφοράς (ορίζεται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς)
•Τρέχουσα Αρχή Χρήστη: Εμφανίζεται μόνο για επιλεγμένες αλυσίδες Διαστάσεων Όψης και υποδεικνύει ότι το 0.00 Χρήστη έχει αλλάξει μετά την εισαγωγή της αλυσίδας διαστάσεων, ενώ η αλυσίδα διαστάσεων δεν έχει ενημερωθεί.
