Τοποθετήστε τη Διάσταση (Στάθμες) στο στοιχείο
Μπορείτε να τοποθετήσετε μία Διάσταση (Στάθμες) σε οποιοδήποτε από τα ακόλουθα στοιχεία:
•Πλάκα
•Ανάγλυφο
•Στέγη (μονοεδρική και πολυεδρική)
•Κέλυφος
•Σκάλα (και υπο-συστατικά Σκάλας)
Σημείωση: Μία Διάσταση (Στάθμες) που τοποθετείται σε κενό χώρο (αντί για στοιχείο) θα συσχετιστεί με το επίπεδο του ορόφου.
1.Ανοίξτε τις ρυθμίσεις Διάστασης (Στάθμες).
2.Στον πάνελ Τύπος Διάστασης: Επιλέξτε τον Τύπο, το Μέγεθος, την Στροφή και την Πένα του Σημαδιού.

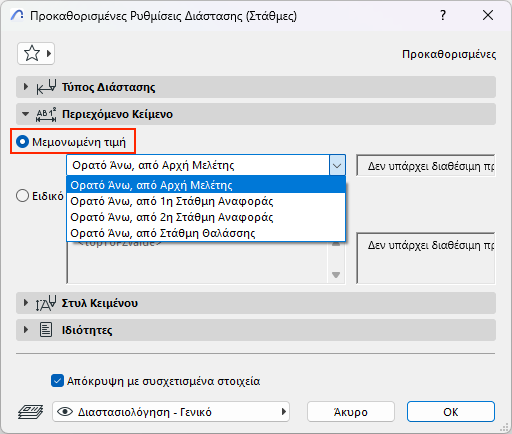

3.Στο πάνελ Περιεχόμενο Κείμενο: Επιλέξτε τον τρόπο εμφάνισης της τιμής για το υψόμετρο.
•Η «Μεμονωμένη τιμή" είναι μία βασική επιλογή για την εμφάνιση του υψομέτρου του ορατού άνω μέρους (κορυφής) του στοιχείου
•Η επιλογή "Ειδικό" σας δίνει περισσότερες επιλογές μέσω ΑυτοΚειμένου για να επιλέξετε διαφορετικά επίπεδα μέτρησης και επίπεδα αναφοράς. Μπορείτε επίσης να προσθέσετε ειδικό κείμενο και εκθέτη.
Δείτε λεπτομέρειες στο: Περιεχόμενο Κείμενο.
4.Τοποθετήστε τον κέρσορα πάνω από το στοιχείο, και στη συνέχεια κάντε κλικ για να το τοποθετήσετε. Πρέπει να κάνετε κλικ σε ορατά, επιλέξιμα τμήματα του στοιχείου-στόχος.

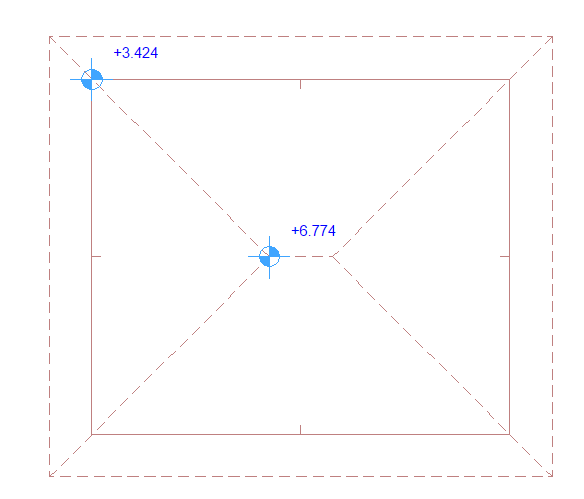

Διάσταση (Στάθμες) σε μία Στέγη

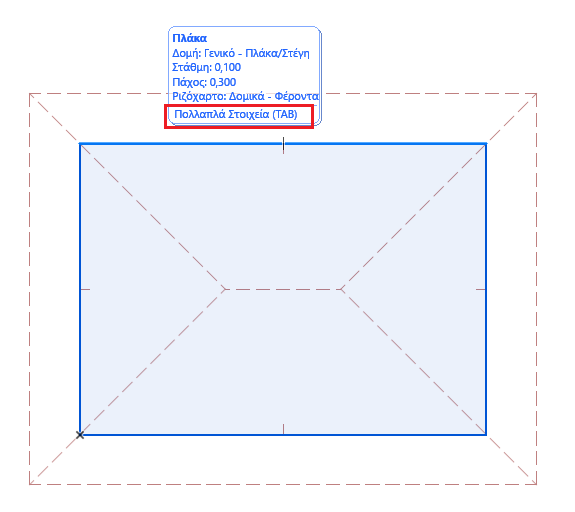

Εάν ο κέρσορας βρίσκεται πάνω από πολλά στοιχεία: κάντε κλικ στο Tab μέχρι να επισημανθεί το επιθυμητό στοιχείο, και στη συνέχεια κάντε κλικ για να τοποθετήσετε τη διάσταση.

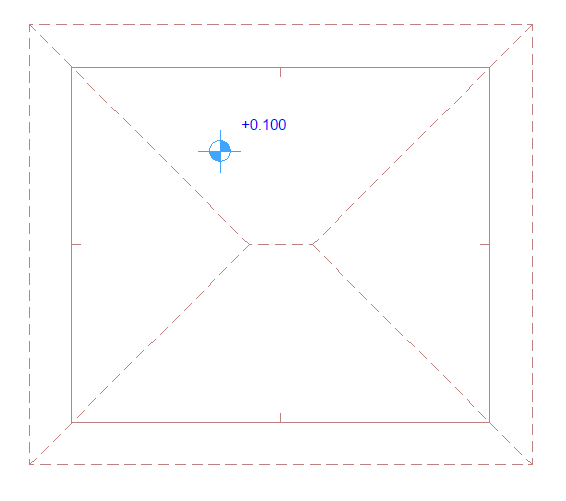

Διάσταση (Στάθμες) σε μία Πλάκα

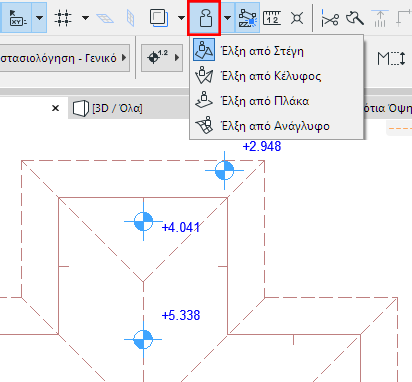

Χρησιμοποιήστε Βαρύτητα για να φιλτράρετε τα στοιχεία-στόχους
Εάν η Βαρύτητα είναι ενεργή, η Στάθμη μπορεί να τοποθετηθεί μόνο σε συγκεκριμένα στοιχεία που χρησιμοποιούν την βαρύτητα (Πλάκα, Στέγη, Κέλυφος ή Ανάγλυφο). Δείτε: Βαρύτητα.
Επεξεργασία κειμένου διάστασης
Για να επεξεργαστείτε το περιεχόμενο και το στυλ του κειμένου διάστασης: δείτε Στυλ Κειμένου.
Απόκρυψη με συσχετισμένα στοιχεία
Εξ ορισμού, μία Διάσταση (Στάθμες) θα είναι κρυφή εάν το συσχετισμένο της στοιχείο είναι κρυφό (π.χ. σε ένα κρυμμένο ριζόχαρτο). Για να εμφανίσετε τη διάσταση ούτως ή άλλως, καταργήστε την επιλογή αυτού του πλαισίου.
Για να τοποθετήσετε μία στατική διάσταση (που δεν συνδέεται με κάποιο στοιχείο), μεταβείτε στις Ρυθμίσεις Διάστασης (Στάθμες) και επιλέξτε το πλαίσιο Στατική.
