1.Επιλέξτε Αρχείο > Εξωτερικό Περιεχόμενο > Τοποθέτηση Διασύνδεσης.
Εμφανίζεται ο διάλογος Τοποθέτηση Διασύνδεσης.
Εάν η μελέτη περιέχει ήδη μία ή περισσότερες Διασυνδέσεις:

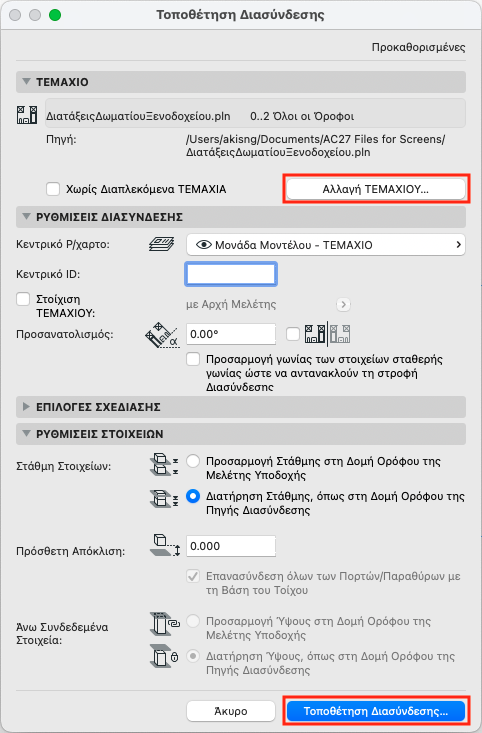

•Στη λίστα εμφανίζεται η τελευταία τοποθετημένη Διασύνδεση. Πατήστε Τοποθέτηση Διασύνδεσης για να την τοποθετήσετε πάλι, ή Αλλαγή ΤΕΜΑΧΙΟΥ για να επιλέξετε κάποιο άλλο.
Εάν δεν έχει τοποθετηθεί ακόμα καμία Διασύνδεση:

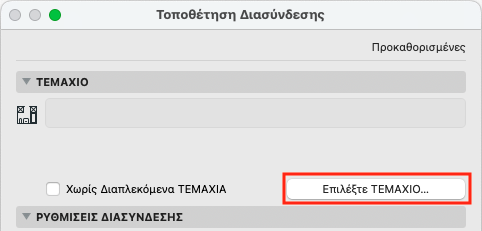

•Πατήστε Επιλογή ΤΕΜΑΧΙΟΥ για να ορίσετε ένα.
2.Επιλέξτε ΤΕΜΑΧΙΟ Διασύνδεσης

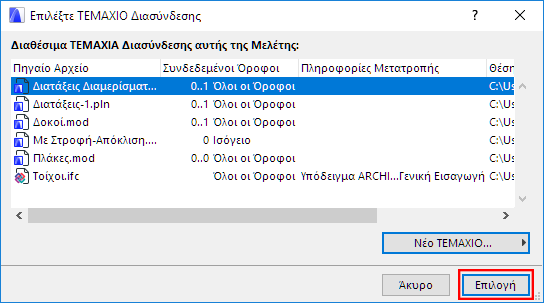

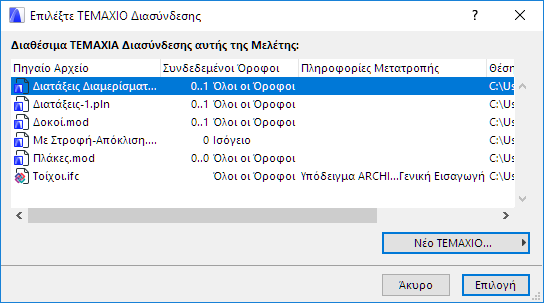

Εμφανίζεται ο διάλογος Επιλέξτε ΤΕΜΑΧΙΟ Διασύνδεσης. Τα ΤΕΜΑΧΙΑ Διασύνδεσης στη μελέτη (εάν υπάρχουν) παρατίθενται με πληροφορίες για τους συνδεδεμένους ορόφους τους και τη θέση του πηγαίου αρχείου.
–Για IFC ΤΕΜΑΧΙΑ, η στήλη Πληροφορίες Μετατροπής υποδεικνύει τα αρχεία Υποδείγματος και Μεταφραστή που χρησιμοποιήθηκαν για την μετατροπή του αρχείου σε Archicad.
–Για τα βασισμένα στο Rhino ΤΕΜΑΧΙΑ, η στήλη Πληροφορίες Μετατροπής είναι η χρονική σήμανση που ταυτοποιεί το ΤΕΜΑΧΙΟ.
–Για τα βασισμένα στο RVT ΤΕΜΑΧΙΑ, η στήλη Πληροφορίες Μετατροπής περιέχει την 3D Άποψη και χρονική σήμανση.
3.Κάντε μία από τις ακόλουθες ενέργειες:
–Επιλέξτε ένα από τα υφιστάμενα ΤΕΜΑΧΙΑ αυτής της μελέτης που εμφανίζονται στη λίστα, ή
–Πατήστε Νέο ΤΕΜΑΧΙΟ για να προσθέσετε ένα νέο ΤΕΜΑΧΙΟ Διασύνδεσης στην τρέχουσα Μελέτη.
Εάν επιλέγετε Νέο ΤΕΜΑΧΙΟ;

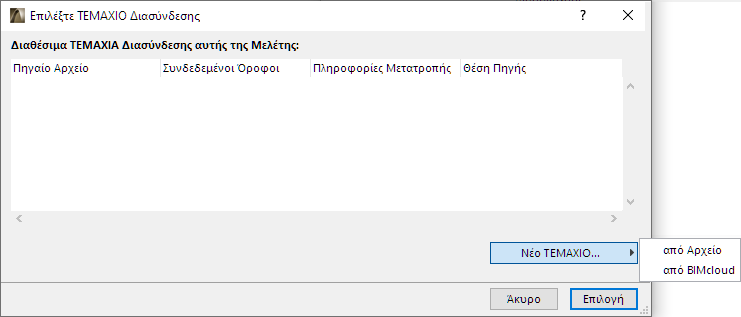

Διαλέξτε την πηγή της νέας Διασύνδεσης: είτε Από Αρχείο, είτε Από BIMcloud.
–Από Αρχείο: Θα εμφανιστεί ένας διάλογος καταλόγου. Επιλέξτε το αρχείο που θέλετε να χρησιμοποιήσετε ως ΤΕΜΑΧΙΟ.
–Από το BIMcloud: Επιλέξτε ένα BIMcloud, και στη συνέχεια επιλέξτε την TW Μελέτη. Εάν χρειάζεται, συνδεθείτε στο BIMcloud. Δείτε: Είσοδος στον BIMcloud.
Σημείωση: Η πηγαία TW Μελέτη πρέπει να έχει τον ίδιο αριθμό έκδοσης με εκείνη της μελέτης υποδοχής.
Εάν επιλέγετε διάταξη αρχείου IFC:
Για περισσότερες επιλογές, δείτε: Διασύνδεση IFC Αρχείου.
Εάν επιλέγετε διάταξη αρχείου Rhino (.gsm):
Για περισσότερες επιλογές, δείτε: Διασύνδεση Αρχείου Rhino.
Εάν επιλέγετε διάταξη αρχείου Revit (.rvt):
Για περισσότερες επιλογές, δείτε: Διασύνδεση 3D RVT Μοντέλου.
4.Κάντε κλικ στο Επιλογή.
5.Εάν το επιλεγμένο PLN ή MOD αρχείο έχει πολλούς ορόφους, εμφανίζεται ο διάλογος Επιλογή Ορόφου.
Σημείωση: Η Επιλογή Ορόφου δεν εμφανίζεται για IFC ΤΕΜΑΧΙΑ (τα οποία τοποθετούνται με όλους τους Ορόφους) ή για τα βασισμένα στο Rhino ΤΕΜΑΧΙΑ.
Διαλέξτε μία επιλογή:
–Μονώροφο: Κάντε κλικ σε έναν από τους αναφερόμενους ορόφους για να τοποθετηθεί ως Διασύνδεση.
–Όλους τους Ορόφους (Ολόκληρο το Μοντέλο): Τοποθετήστε όλους τους ορόφους του αρχείου ΤΕΜΑΧΙΟΥ στη μελέτη υποδοχής.
6.Πατήστε το OK.
7.Πατήστε Επιλογή για να επιστρέψετε στον διάλογο Τοποθέτηση Διασύνδεσης:
–ορίστε Κεντρικό Ρ/χαρτο και Προσανατολισμό
–στοιχίστε προαιρετικά το ΤΕΜΑΧΙΟ είτε με την Αρχή Μελέτης, είτε με το Τοπογραφικό Σημείο
-Διατίθεται μόνο για τοποθέτηση ΤΕΜΑΧΙΩΝ, των οποίων η διάταξη χρησιμοποιεί το Τοπογραφικό Σημείο: PLN, MOD, IFC, RVT
-Εάν είναι τσεκαρισμένο, τότε ο έλεγχος Προσανατολισμός είναι γκριζαρισμένος
–αναθέστε προαιρετικά ένα Κεντρικό ID

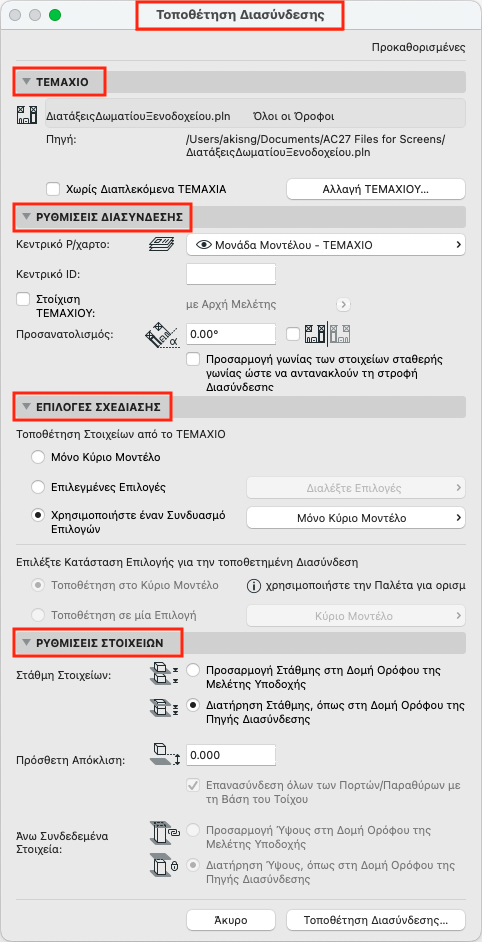

8.Ορίστε τις Επιλογές Σχεδίασης για τη Διασύνδεση:
•Διαλέξτε Επιλογές Σχεδίασης για τοποθέτηση από το πηγαίο αρχείο. (Το Κύριο Μοντέλο τοποθετείται πάντα, αλλά μπορείτε να επιλέξετε συγκεκριμένες Επιλογές ή έναν Συνδυασμό Επιλογής.)
•Η Διασύνδεση θα προστεθεί στην τρέχουσα προεπιλεγμένη Επιλογή του αρχείου υποδοχής.
Δείτε: Διασυνδέσεις και Επιλογές Σχεδίασης.
9.καθορίστε τον τρόπο χειρισμού της Στάθμης Στοιχείων και τα Άνω Συνδεδεμένα Στοιχεία
Σημείωση: Κατά τη διασύνδεση ενός IFC αρχείου, βεβαιωθείτε ότι ρυθμίζετε την επιλογή Στάθμη Στοιχείων σε Διατήρηση Στάθμης! Διαφορετικά, το εισαγόμενο μοντέλο μπορεί “καταρρεύσει” όταν τα στοιχεία του τοποθετηθούν σε μία διαφορετική δομή ορόφων.
Για λεπτομέρειες, δείτε: ΡΥΘΜΙΣΕΙΣ ΔΙΑΣΥΝΔΕΣΗΣ.
10.Πατήστε Τοποθέτηση Διασύνδεσης.
11.Ταύτιση Ορόφων (για ΤΕΜΑΧΙΑ Διασύνδεσης με πολλούς ορόφους):

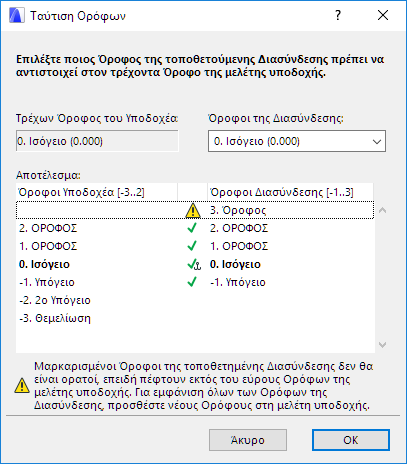

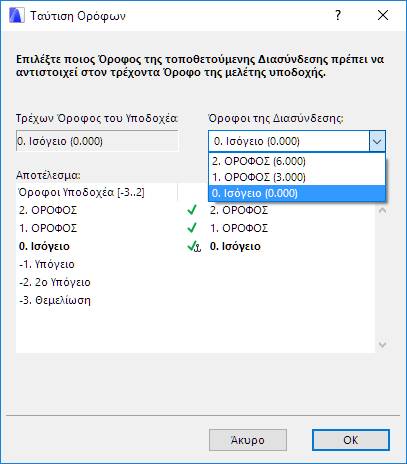

Στον διάλογο Ταύτιση Ορόφων, επιλέξτε τον όροφο του ΤΕΜΑΧΙΟΥ που θα τοποθετήσετε στον τρέχοντα όροφο της μελέτης υποδοχής. (Δεν αφορά τα βασισμένα στο Rhino ΤΕΜΑΧΙΑ).
Εάν προσπαθήσετε να τοποθετήσετε ένα πολυώροφο ΤΕΜΑΧΙΟ σε μία μελέτη υποδοχής που περιέχει λιγότερους ορόφους από το ΤΕΜΑΧΙΟ που τοποθετείτε, οι όροφοι του ΤΕΜΑΧΙΟΥ που “περισσεύουν” από τη μελέτη υποδοχής δεν θα είναι ορατοί.
Για να επιλυθεί αυτό, δημιουργήστε τους απαιτούμενους πρόσθετους ορόφους στη μελέτη Υποδοχής.
12.Πατήστε ΟΚ για να τοποθετήσετε τη Διασύνδεση.
