Δημιουργία Αρχείου ΤΕΜΑΧΙΟΥ (.mod)
Ένα αρχείο σε διάταξη ΤΕΜΑΧΙΟΥ (.mod) είναι ένας απλοποιημένος τύπος αρχείου Archicad, το οποίο μπορεί να τοποθετηθεί ως ένα ΤΕΜΑΧΙΟ Διασύνδεσης ή να συγχωνευτεί σε μία μελέτη.
•Μπορείτε να αποθηκεύετε όλα τα στοιχεία μελέτης ή μόνον επιλεγμένα στοιχεία και επιλεγμένους ορόφους στο αρχείο ΤΕΜΑΧΙΟΥ
•Ένα αρχείο .mod περιέχει μόνο δεδομένα μοντέλου και Κάτοψης
•Ένα αρχείο .mod περιλαμβάνει Ενσωματωμένα αντικείμενα, αλλά καθόλου πληροφορίες δεδομένων Τομής/Όψης/ΕΟψης, Φύλλου Εργασίας/Λεπτομέρειας, ή 3D Εγγράφου
•Ένα αρχείο .mod περιλαμβάνει μόνο τις ΚωδικοΣημειώσεις που έχουν χρησιμοποιηθεί σε σημάνσεις
•Ένα αρχείο .mod αναφέρεται μόνο σε χαρακτηριστικά που χρησιμοποιούνται στην πράξη από τα στοιχεία του. Επομένως, ένα .mod αρχείο είναι πολύ μικρότερο από ένα .pln αρχείο.
•Η Αποθήκευση Διασύνδεσης ως Αρχείο αποθηκεύει πάντοτε τη διασύνδεση σε διάταξη .mod.
Σημείωση: Επίσης, είναι δυνατή η διάσπαση μίας μελέτης σε πολλά PLN αρχεία (σε αντίθεση με τα αρχεία διάταξης ΤΕΜΑΧΙΟΥ). Δείτε: Αποθήκευση Επιλογής σε Διάταξη PLN.
Αποθήκευση ως αρχείο .mod - από την Κάτοψη
Αποθήκευση μίας άποψης ως αρχείο .mod - από τον Εκδότη
Αποθήκευση ως αρχείο .mod - από την Κάτοψη
1.Στην Κάτοψη, χρησιμοποιήστε το Αρχείο > Αποθήκευση ως και επιλέξτε τη διάταξη εγγράφου .mod.

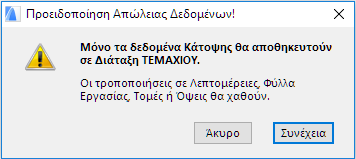

2.Λαμβάνετε μία προειδοποίηση ότι το αρχείο ΤΕΜΑΧΙΟΥ θα περιέχει μόνο δεδομένα Κάτοψης.
3.Πατήστε OK για να δημιουργηθεί το αρχείο ΤΕΜΑΧΙΟΥ και κλείστε τον διάλογο.
Αποθήκευση μίας άποψης ως αρχείο .mod - από τον Εκδότη
Διαθέσιμο για απόψεις που αποθηκεύονται από την Κάτοψη.
Κάντε κλικ στο Επιλογές για να ορίσετε ποιοι όροφοι και ποια στοιχεία θα πρέπει να αποτελούν μέρος του ΤΕΜΑΧΙΟΥ. (Δείτε παρακάτω.)
Κάντε κλικ στο κουμπί Επιλογές στον διάλογο 'Αποθήκευση ως' για να εμφανιστούν οι Επιλογές Αποθήκευσης.
•Η προκαθορισμένη επιλογή είναι όλους τους Ορόφους
•Εναλλακτικά, επιλέξτε μόνο τον τρέχοντα Όροφο, ή ένα συγκεκριμένο εύρος ορόφων που θα συμπεριληφθούν στο αρχείο ΤΕΜΑΧΙΟΥ. Οποιοδήποτε στοιχείο βρίσκεται εντός του εύρους, θα συμπεριληφθεί στο ΤΕΜΑΧΙΟ.
–Προσθήκη σχετικών στοιχείων από άλλους Ορόφους: Εάν επιλέξετε είτε Τρέχοντα Όροφο, είτε Εύρος, τσεκάρετέ το για να συμπεριλάβετε όλα τα στοιχεία που εμφανίζονται σε αυτούς τους συγκεκριμένους ορόφους (επειδή ο έλεγχός τους Εμφάνιση σε Ορόφους είναι ρυθμισμένος σε Σχετικούς Ορόφους), ακόμα και εάν ο αρχικός τους όροφος (όροφος που ανήκουν) είναι εκτός του εύρους ορόφων του ΤΕΜΑΧΙΟΥ.
Επιλέξτε να αποθηκεύσετε όλα τα στοιχεία της Κάτοψης ή μόνο τα ορατά.
•Όλα τα στοιχεία (κρυφά και ορατά): Το αποθηκευμένο ΤΕΜΑΧΙΟ θα περιέχει όλα τα στοιχεία της μελέτης από την Κάτοψη - ανεξάρτητα από την κατάσταση Ανακαίνισης ή την κατάσταση Επιλογής.
•Μόνο τα ορατά στοιχεία: Το αποθηκευμένο ΤΕΜΑΧΙΟ θα περιέχει μόνο στοιχεία που
–βρίσκονται σε ορατά ριζόχαρτα
–είναι ορατά λόγω των ρυθμίσεων μερικής εμφάνισης δομής
–είναι σε ενεργές Επιλογές Σχεδίασης
–υπάρχουν με βάση το καθεστώς Ανακαίνισής τους
Διακοπή διαπλεκόμενων Διασυνδέσεων και Xrefs
Εάν το ΤΕΜΑΧΙΟ περιέχει διαπλεκόμενες Διασυνδέσεις και/ή Xrefs, μπορείτε να τσεκάρετε αυτό το κουτάκι για να διακόψετε αυτές τις συνδέσεις, σε περίπτωση που τα πηγαία αρχεία δεν θα είναι διαθέσιμα ή δεν θα χρειάζονται πλέον.
Δείτε: Τοποθέτηση Διασύνδεσης.
