Σύγκριση Μοντέλων Archicad Πριν και Μετά την Ενημέρωση Διασύνδεσης

Αυτή η ροή εργασίας μπορεί να είναι χρήσιμη όταν ενημερώνετε μία Διασύνδεση στη μελέτη σας.

Ως συνήθως, η εντολή Ενημέρωση ανανεώνει τις Διασυνδέσεις στο μοντέλο σας για να αντικατοπτρίζει τις αλλαγές στην πηγή Διασύνδεσης. Αλλά εάν τσεκάρετε προαιρετικά το κουτάκι “Σύγκριση Μοντέλων” στον Διαχειριστή ΤΕΜΑΧΙΟΥ Διασύνδεσης, θα μπορείτε να δείτε τι έχει αλλάξει ως αποτέλεσμα της ενημέρωσης.

Παράδειγμα Ροής Εργασίας

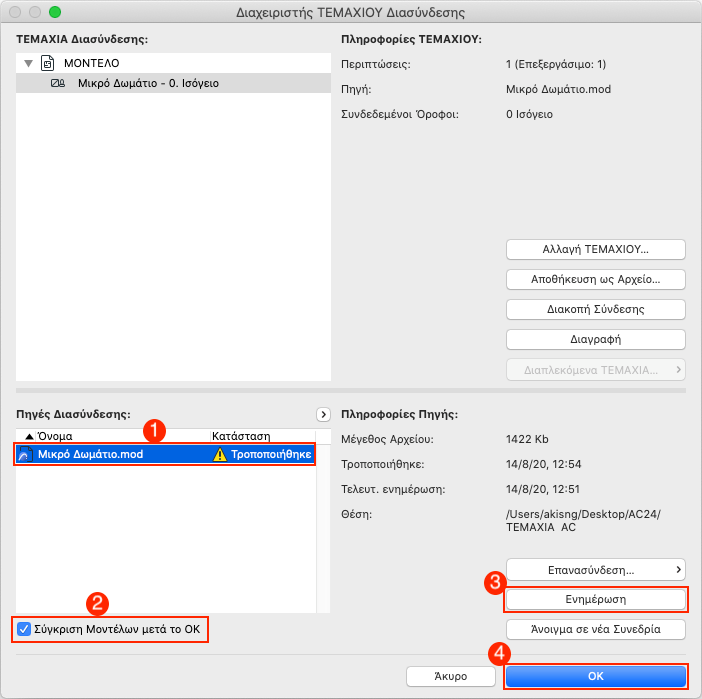

Στον Διαχειριστή ΤΕΜΑΧΙΟΥ Διασύνδεσης

1.Επιλέξτε την Πηγή Διασύνδεσης που έχει αλλάξει (εμφανίζεται σε κατάσταση Τροποποιήθηκε).

2.Τσεκάρετε το κουτάκι Σύγκριση Μοντέλου μετά το OK.

3.Κάντε κλικ στο Ενημέρωση.

4.Κάντε κλικ στο OK.

5.Το ΤΕΜΑΧΙΟ Διασύνδεσης ενημερώθηκε στο Μοντέλο.

6.Ανοίγει το παράθυρο Σύγκριση μοντέλου για σύγκριση των “Παλαιό Μοντέλο” και “Ενημερωμένο Μοντέλο”.

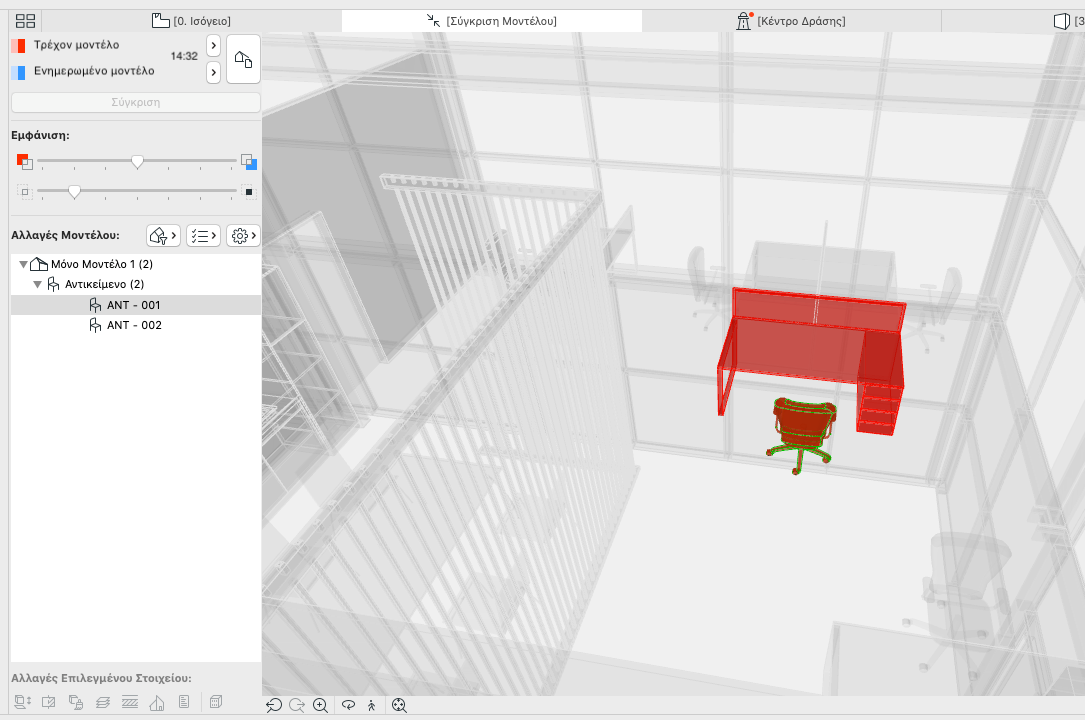

Επιθεωρήστε την παλέτα Σύγκριση Μοντέλου για να δείτε τι έχει αλλάξει.

Δείτε: Σύγκριση Μοντέλου: Εξετάστε τις Αλλαγές.

Εδώ, μπορείτε να δείτε ότι έχει διαγραφεί ένα γραφείο/καρέκλα από το ΤΕΜΑΧΙΟ "Μικρό Δωμάτιο".

7.Δημιουργήστε Ζητήματα, όπως απαιτείται.

Δείτε: Δημιουργία Ζητήματος από Λίστα Αλλαγών Σύγκρισης Μοντέλου.
