Σύγκριση Μοντέλου: Εξετάστε τις Αλλαγές
Μετά την εκτέλεση της εντολής Σύγκριση, το παράθυρο Σύγκριση Μοντέλου εμφανίζει το μοντέλο με χρωματιστές επισημάνσεις και άλλα σχόλια σχετικά με τις αλλαγές.
Η παλέτα Σύγκριση Μοντέλου είναι κουμπωμένη στο αριστερό άκρο του παραθύρου.
Ορίστε Ορατότητα των Συγκρινόμενων Μοντέλων

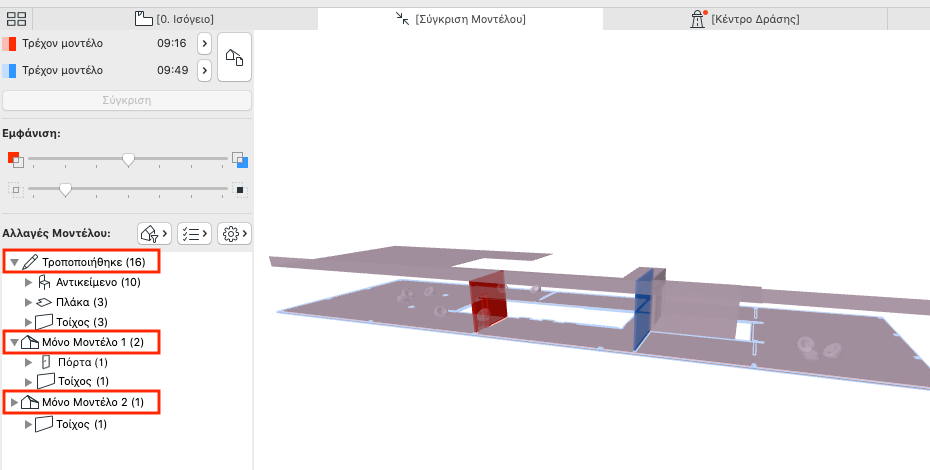

Εξ ορισμού, η λίστα Αλλαγών Μοντέλου εμφανίζει όλα τα στοιχεία που έχουν αλλάξει, ομαδοποιημένα ανά Κατάσταση: (Τροποποιημένο), Μόνο Μοντέλο 1 και Μόνο Μοντέλο 2.
Για να προσαρμόσετε αυτήν τη λίστα, χρησιμοποιήστε τα κουμπιά φιλτραρίσματος και ρυθμίσεων.
Δείτε: Φίλτρο Αλλαγών που Εμφανίζονται στην Παλέτα Σύγκριση Μοντέλου.
Επιλέξτε οποιοδήποτε στοιχείο από τη λίστα Αλλαγών Μοντέλου για να επιλεγεί το αντίστοιχο στοιχείο στο παράθυρο Σύγκριση Μοντέλου, και αντιστρόφως.
Σημείωση: Στο παράθυρο Σύγκριση Μοντέλου, μπορείτε να επιλέξετε μόνο στοιχεία που έχουν αλλάξει.
Επιλέξτε Στοιχεία Ανά Ομάδα
Επιλέξτε ένα γονικό στοιχείο στη λίστα για να επιλέξετε όλα τα θυγατρικά του στοιχεία στο παράθυρο Σύγκριση Μοντέλου.

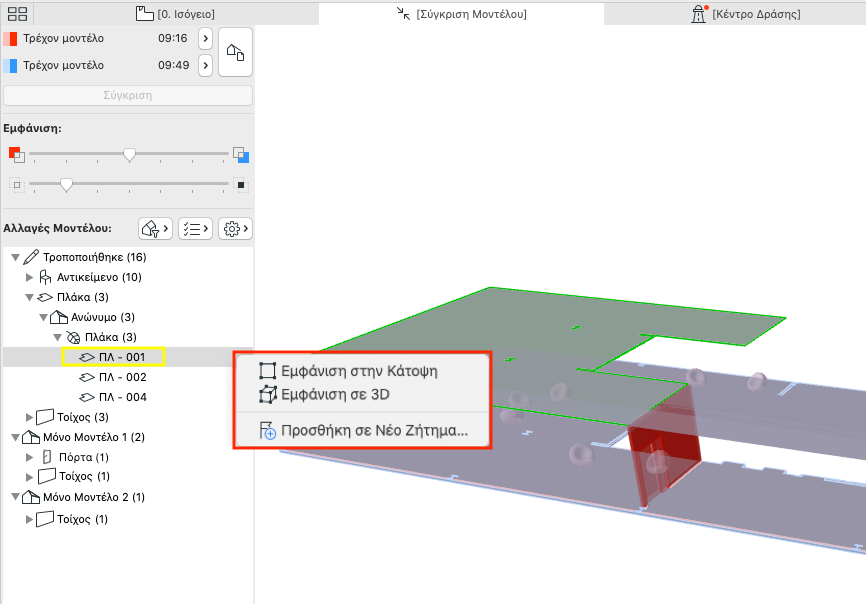

Εμφάνιση Αλλαγμένου Στοιχείου στο Μοντέλο
Για οποιοδήποτε επιλεγμένο στοιχείο της λίστας Αλλαγές Μοντέλου: χρησιμοποιήστε τις εντολές του θεματικού μενού για Εμφάνιση στην Κάτοψη ή Εμφάνιση σε 3D.

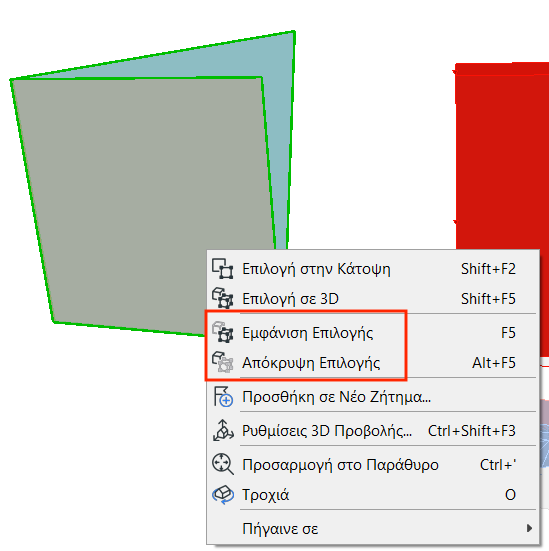

Εμφάνιση ή απόκρυψη επιλογής
Για ένα επιλεγμένο στοιχείο στο παράθυρο Σύγκριση Μοντέλου:
•Χρησιμοποιήστε Εμφάνιση Επιλογής ή Απόκρυψη Επιλογής για καλύτερη άποψη του αλλαγμένου στοιχείου και/ή του περιβάλλοντός του.
•Αντιστρέψτε αυτή την εντολή με την εντολή Εμφάνιση Όλων.

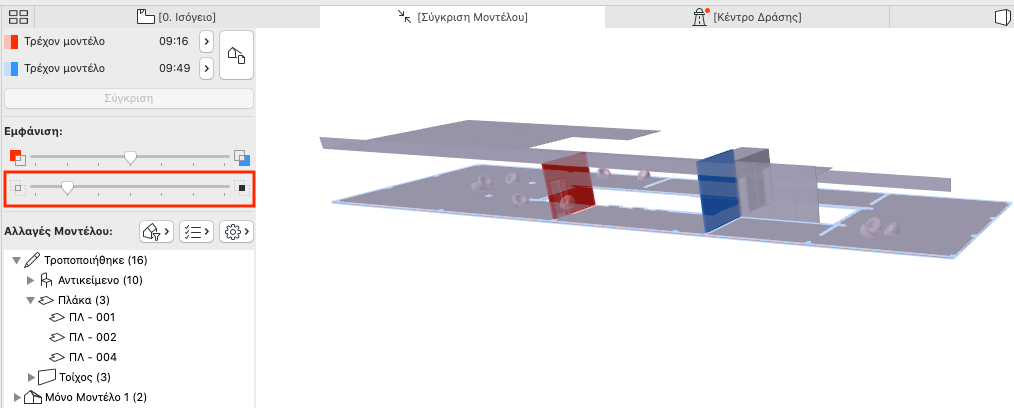

Ορίστε Ορατότητα των Συγκρινόμενων Μοντέλων
Τα στοιχεία “Μόνο Μοντέλο 1” και “Μόνο Μοντέλο 2” εμφανίζονται με τα αντίστοιχα χρώματά τους.
Σε αυτό το παράδειγμα:
•Ο κόκκινος τοίχος είναι “Μόνο Μοντέλο 1”, επειδή διαγράφηκε.
•Ο μπλε τοίχος είναι “Μόνο Μοντέλο 2”, επειδή είναι ένα νέο στοιχείο.
•Οι πλάκες και τα αντικείμενα καρέκλες εμφανίζονται με ανάμικτο χρώμα (μοβ), για να υποδείξουν ότι έχουν τροποποιηθεί, ενώ παραμένουν στην αρχική τους θέση.
Δείτε επίσης
Στο τμήμα Εμφάνιση της παλέτας Σύγκριση Μοντέλου:
•Χρησιμοποιήστε τον άνω συρόμενο διακόπτη για να τονίσετε γραφικά το Μοντέλο 1 ή το Μοντέλο 2.
•Χρησιμοποιήστε τον κάτω συρόμενο διακόπτη για να ορίσετε τη σχετική ορατότητα του αμετάβλητου μοντέλου.
Εδώ, ο κάτω συρόμενος διακόπτης είναι ρυθμισμένος στο μηδέν. Το αμετάβλητο μοντέλο δεν εμφανίζεται καθόλου, και βλέπετε μόνο τις αλλαγές:

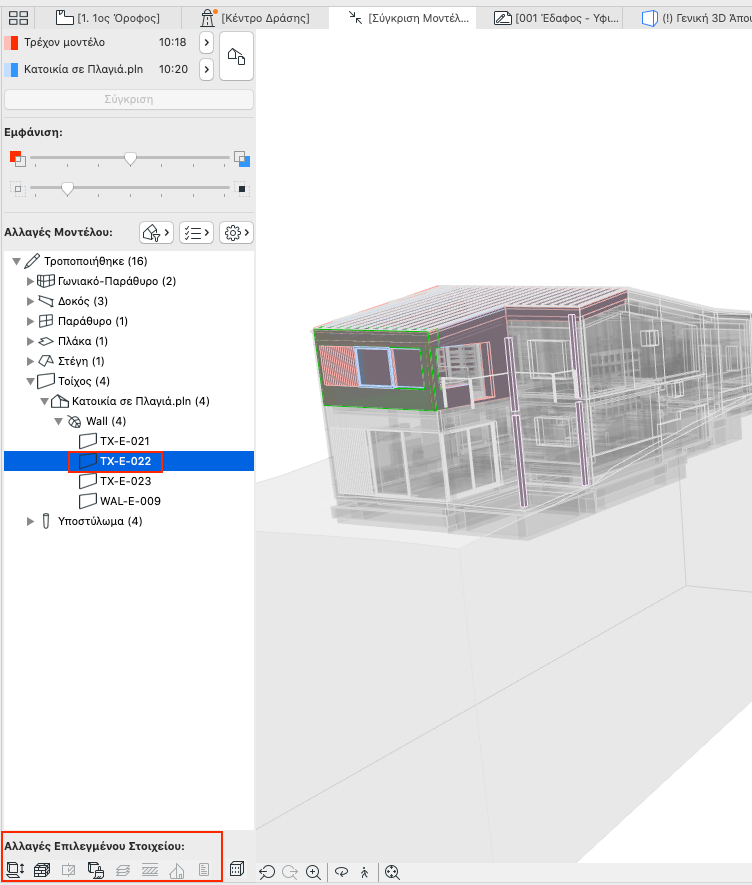

Για ένα επιλεγμένο στοιχείο στη λίστα Αλλαγές Μοντέλου:
Τα εικονίδια “Αλλαγές Επιλεγμένου Στοιχείου” υποδεικνύουν τις παραμέτρους που έχουν αλλάξει. (Αυτά τα σύνολα παραμέτρων είναι με τη “Λίστα Ελέγχου” που χρησιμοποιείται για το φιλτράρισμα της λίστας αλλαγών στο παράθυρο Σύγκριση Μοντέλου.)
Λεπτομερείς Αλλαγές στο Δομικό Μοντέλο
Εάν η Σύγκριση Μοντέλου περιλαμβάνει μια Δομική Αναλυτική άποψη, είναι διαθέσιμες πρόσθετες λεπτομέρειες αλλαγής.
Δείτε: Σύγκριση Δομικών Αναλυτικών Μοντέλων.
Φιλτράρισμα ανά Σετ Παραμέτρων
