Η Σύγκριση Μοντέλου συγκρίνει 3D απόψεις δύο διαφορετικών μοντέλων ή εκδόσεων - του Φυσικού >Μοντέλου ή του Δομικού Αναλυτικού Μοντέλου.
Για να ορίσετε ποιες ακριβώς 3D απόψεις, χρησιμοποιήστε τον διάλογο Επιλογή Άποψης. Μπορείτε να επιλέξετε μία 3D άποψη η οποία είναι κοινή και στα δύο μοντέλα, ή μία διαφορετική άποψη από κάθε μοντέλο.
Η επιλογή Άποψης μπορεί να είναι σημαντική για τη Σύγκριση Μοντέλου:
Ένα στοιχείο μπορεί να είναι ορατό σε μία άποψη, αλλά όχι σε μία άλλη (π.χ. λόγω κατάστασης Ανακαίνισης, Επιλογών Σχεδίασης ή Μερικής Εμφάνισης Δομής κ.λπ.).
•Τα τεμνόμενα στοιχεία μπορούν να θεωρηθούν τροποποιημένα σε μία άποψη, όμως μη τροποποιημένα σε μία άλλη άποψη, ανάλογα με τον Συνδυασμό Ριζόχαρτων της άποψης.
1.Χρησιμοποιήστε Σχεδίαση > Σύγκριση Μοντέλου για να επιλέξετε τις δύο εκδόσεις μοντέλου.

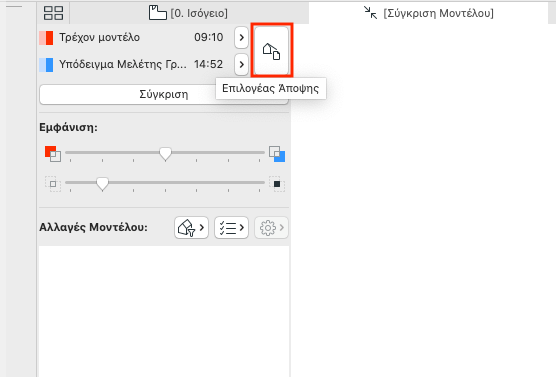

2.Από την παλέτα Σύγκριση Μοντέλου, κάντε κλικ στο κουμπί Επιλογέας Άποψης.

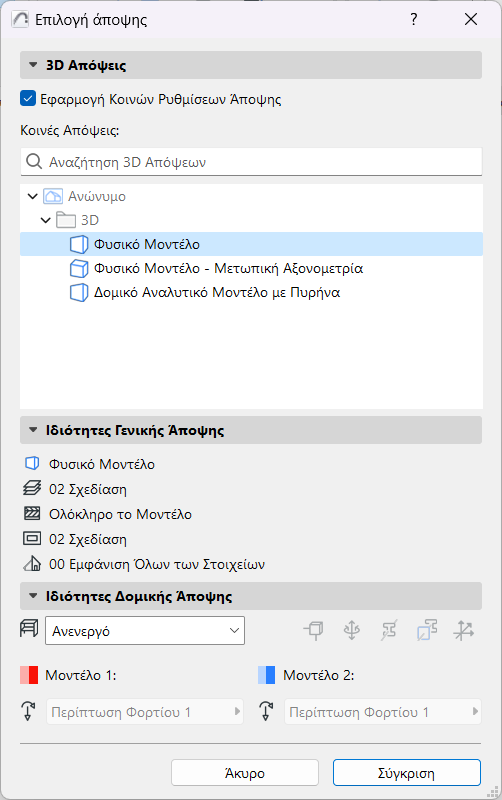

3.Ανοίγει ο διάλογος Επιλογή Άποψης, που δείχνει τον συνδυασμένο Χάρτη Απόψεων των δύο επιλεγμένων μελετών.
4.Επιλέξτε μία άποψη (εδώ, μία άποψη η οποία είναι κοινή και για τα δύο συγκρινόμενα μοντέλα), και στη συνέχεια δείτε τις Ιδιότητες Γενικής Άποψης στο παρακάτω πάνελ.
Φυσικό - Δομικό Αναλυτικό Μοντέλο
Εξ ορισμού, η Σύγκριση Μοντέλου εξετάζει απόψεις του Φυσικού Μοντέλου. Για να συγκρίνετε απόψεις του Δομικού Αναλυτικού Μοντέλου, ενεργοποιήστε το στο πάνελ Ιδιότητες Δομικής Άποψης.
Για λεπτομέρειες, δείτε: Σύγκριση Δομικών Αναλυτικών Μοντέλων.

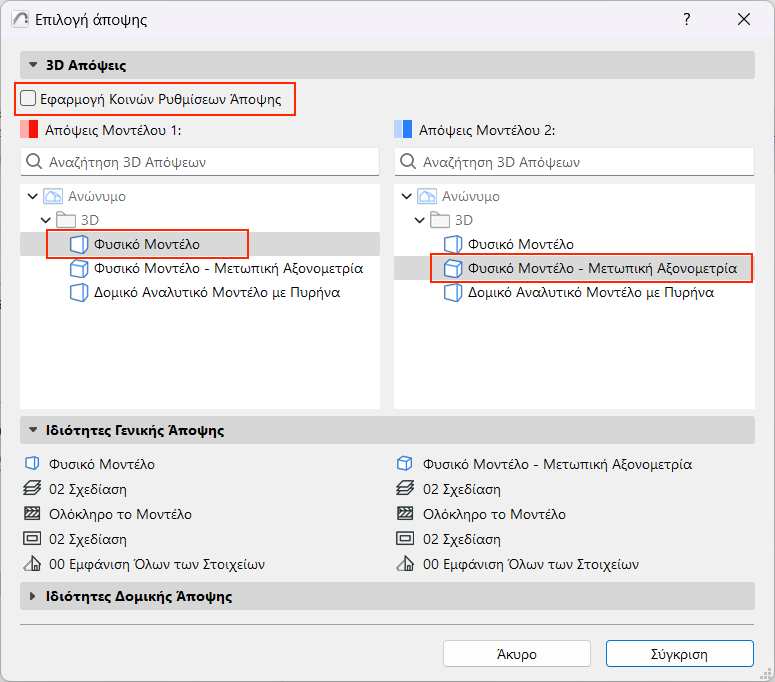

Για να συγκρίνετε δύο διαφορετικές 3D απόψεις:
1.Μη τσεκάρετε το “Εφαρμογή Κοινών Ρυθμίσεων Άποψης”.
2.Οι 3D απόψεις κάθε έκδοσης του μοντέλου παρατίθενται τώρα ξεχωριστά, η μία δίπλα στην άλλη.
3.Ελέγξτε τις Ιδιότητες Γενικής Άποψης στο παρακάτω πάνελ.
4.Για κάθε μοντέλο, επιλέξτε μία 3D άποψη, και στη συνέχεια πατήστε Σύγκριση.
