Σύγκριση Δομικών Αναλυτικών Μοντέλων
Χρησιμοποιήστε αυτή τη ροή εργασίας για να συγκρίνετε τις απόψεις ενός Δομικού Αναλυτικού Μοντέλου.
Σε αυτήν την ροή εργασίας, πρέπει να ενεργοποιήσετε το Δομικό Μοντέλο στον διάλογο “Επιλογή Άποψης”, όπως περιγράφεται παρακάτω.
Παράδειγμα Ροής Εργασίας
Σε αυτό το παράδειγμα, ο δομοστατικός μηχανικός έχει αναθεωρήσει το Δομικό Αναλυτικό Μοντέλο και πραγματοποιεί Σύγκριση Μοντέλου για την ανάθεση ζητημάτων.
1.Χρησιμοποιήστε Σχεδίαση > Σύγκριση Μοντέλου.
2.Από την παλέτα Σύγκριση Μοντέλου:.

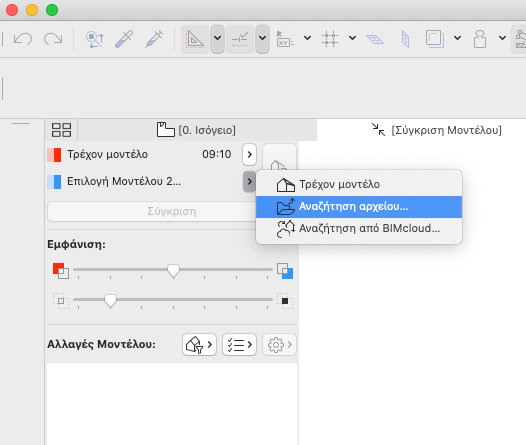

Επιλέξτε Τρέχον μοντέλο για το Μοντέλο 1. (Μπορείτε να αναζητήσετε οποιοδήποτε άλλο pln ή SAF ανάλογα με τις ανάγκες.)

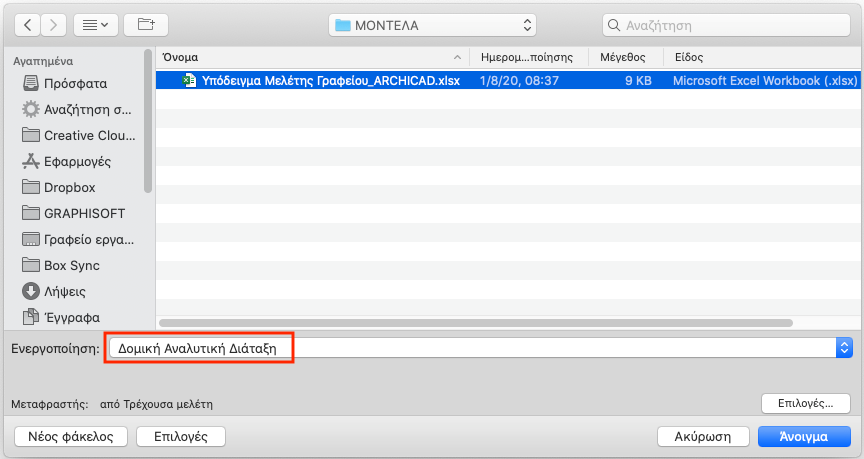

3.Για το Μοντέλο 2, αναζητήστε το αρχείο SAF (διάταξη: Αρχείο Δομικής Ανάλυσης .xlsx).
Σημείωση: Κατά το άνοιγμα ενός αρχείου SAF με τη χρήση της Σύγκρισης Μοντέλου, εφαρμόζονται εξ ορισμού οι ρυθμίσεις Μεταφραστή SAF της τρέχουσας μελέτης. Βεβαιωθείτε ότι οι ρυθμίσεις Μεταφραστή SAF της τρέχουσας μελέτης είναι αυτές που χρειάζεστε. Για να τις αλλάξετε, εισάγετε ένα άλλο αρχείο Μεταφραστή στην τρέχουσα μελέτη. Δείτε: Μεταφραστές Εισαγωγής/Εξαγωγής SAF.
4.Κάντε κλικ στο Άνοιγμα.

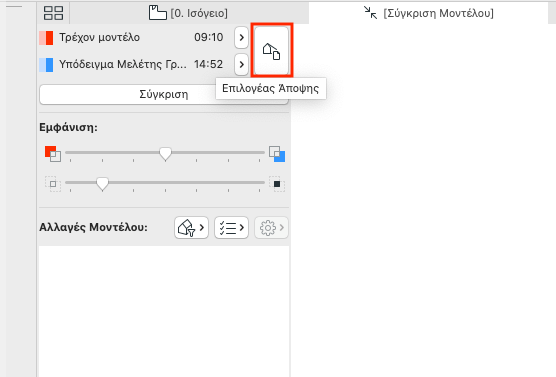

5.Από την παλέτα Σύγκριση Μοντέλου, κάντε κλικ στο κουμπί Επιλογέας Άποψης.
6.Εμφανίζεται ο διάλογος Επιλογή Άποψης.
7.Επιλέξτε 3D Άποψη για σύγκριση στο πάνελ 3D Απόψεις. (Δείτε επίσης: Επιλέξτε Άποψη για Σύγκριση).
Σημείωση: Κατά τη σύγκριση των μοντέλων pln με τα μοντέλα SAF, είναι διαθέσιμες μόνο οι κοινές απόψεις, καθώς το αρχείο SAF δεν περιέχει Απόψεις.

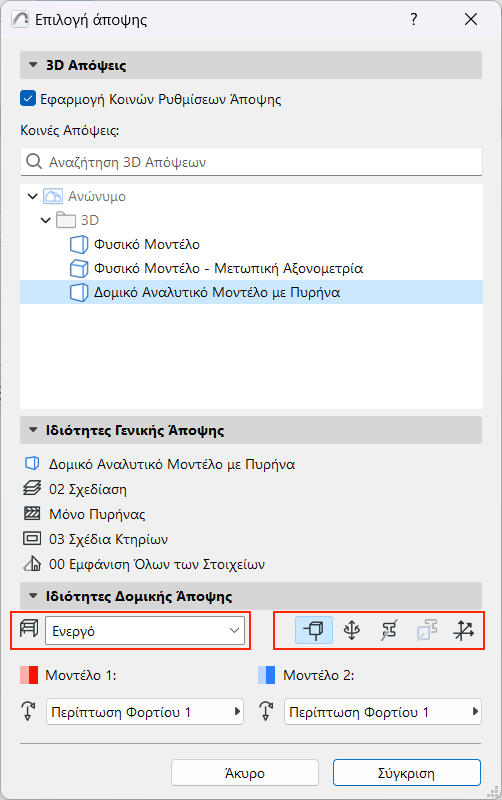

8.Στο πάνελ Ιδιότητες Δομικής Άποψης, ενεργοποιήστε την επιλογή Δομικό Αναλυτικό Μοντέλο.
•Κάντε κλικ σε οποιοδήποτε από τα εικονίδια (κόμβος, βαθμός ελευθερίας άκρου, διατομή, διατομή αντικατάστασης, τοπικό σύστημα συντεταγμένων) για να εμφανίσετε αυτά τα Δομικά συστατικά στο παράθυρο Σύγκρισης.
•Προαιρετικά, επιλέξτε να συγκρίνετε συγκεκριμένες Περιπτώσεις Φορτίου για κάθε άποψη. (Δείτε Περιπτώσεις Φορτίου στη Σύγκριση Μοντέλου, παρακάτω.)
Σημείωση: Οι ρυθμίσεις Ορατότητας απομνημονεύονται στην επιλεγμένη άποψη, αλλά αυτά τα εικονίδια και οι επιλογές Περίπτωσης Φορτίου σας επιτρέπουν να τις παρακάμψετε προσωρινά.
9.Κάντε κλικ στο Σύγκριση. Ενώ δημιουργούνται τα αποτελέσματα Σύγκρισης Μοντέλου, μπορείτε να πλοηγηθείτε σε οποιαδήποτε άλλη καρτέλα ή παράθυρο.
10.Ελέγξτε τα αποτελέσματα στο παράθυρο Σύγκριση Μοντέλου.
11.Φιλτράρετε τις παραμέτρους που θέλετε να δείτε. Τα διαθέσιμα σύνολα παραμέτρων αναφέρονται ειδικά στο Δομικό Αναλυτικό Μοντέλο.
12.Εξετάστε την παλέτα Σύγκριση Μοντέλου για να δείτε τι έχει αλλάξει: τροποποιημένα στοιχεία που υπάρχουν και στα δύο μοντέλα ("Τροποποιημένα") και εκείνα που υπάρχουν μόνο στο Μοντέλο 1 ή στο Μοντέλο 2.
Δείτε: Σύγκριση Μοντέλου: Εξετάστε τις Αλλαγές.

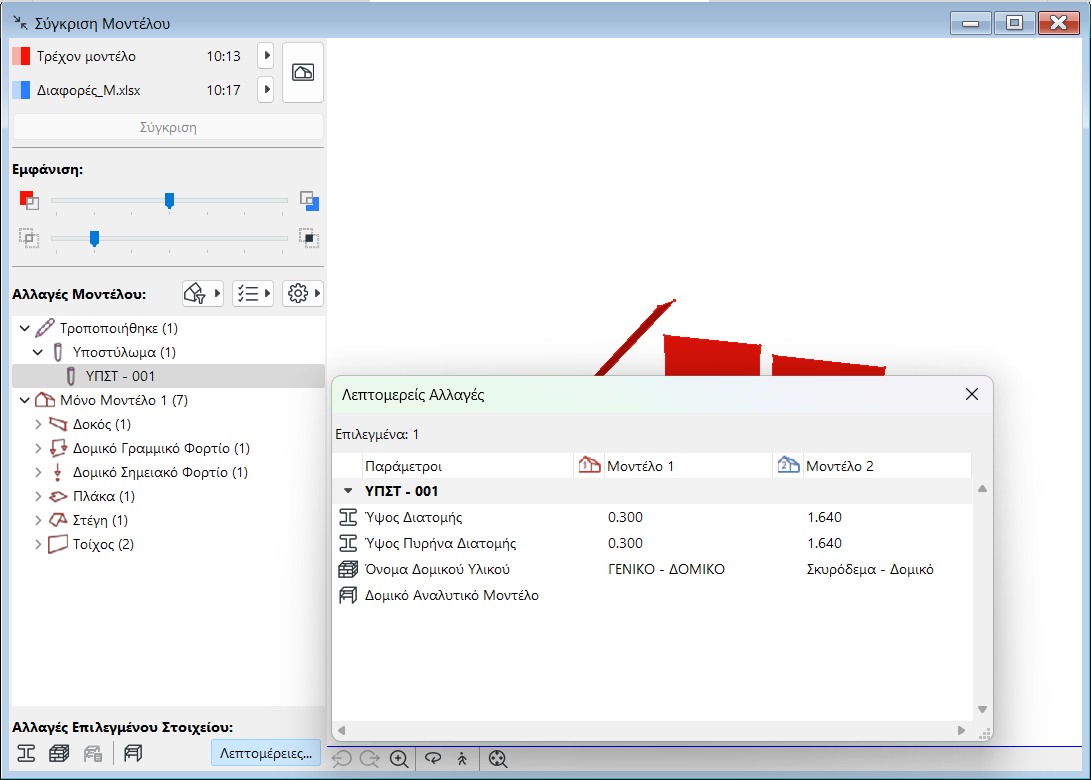

13.Κάντε κλικ στο Λεπτομέρειες για περισσότερες πληροφορίες σχετικά με τις αλλαγές που σχετίζονται με τη δομή των τροποποιημένων στοιχείων. (Διαθέσιμο για σύγκριση μόνο Δομικής άποψης. Δεν είναι διαθέσιμο στο Teamwork.)
Όπου είναι διαθέσιμο, μπορείτε να δείτε συγκριτικά τιμές Μοντέλου 1 - Μοντέλου 2, για συγκεκριμένες παραμέτρους.
Σημείωση: Μπορείτε επίσης να ανοίξετε τις Λεπτομερείς Αλλαγές από τη γραμμή εργαλείων Δομικά Έργα ή από το Παράθυρα > Παλέτες.
14.Δημιουργήστε Ζητήματα, όπως απαιτείται.
Δείτε: Δημιουργία Ζητήματος από Λίστα Αλλαγών Σύγκρισης Μοντέλου.

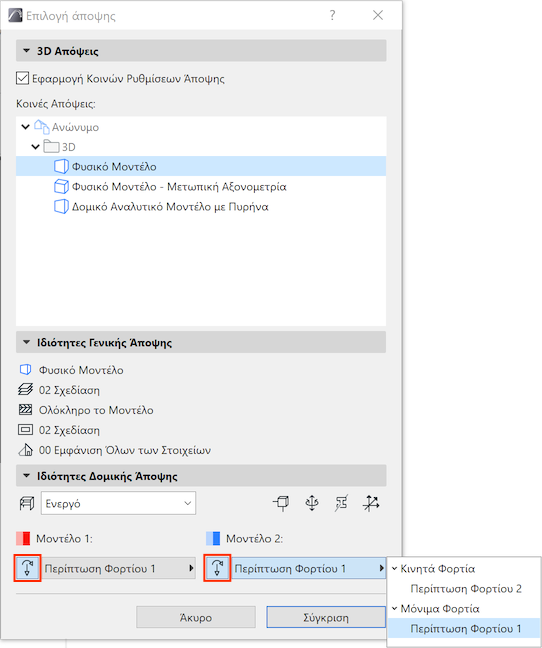

Περιπτώσεις Φορτίου στη Σύγκριση Μοντέλου
Στον διάλογο Επιλογή Άποψης (πάνελ Ιδιότητες Δομικής Άποψης):
•Και για τα δύο μοντέλα, τσεκάρετε τους ελέγχους Περίπτωση Φορτίου. Εμφανίζεται η αποθηκευμένη Περίπτωση Φορτίου του μοντέλου (μέρος των Ρυθμίσεων Άποψης).
•Προαιρετικά, ενεργοποιήστε ή απενεργοποιήστε Περιπτώσεις Φορτίου για το ένα ή και τα δύο μοντέλα. Η απενεργοποίηση της Περίπτωσης Φορτίου σημαίνει ότι οι πληροφορίες που σχετίζονται με Φορτία θα αγνοηθούν για αυτό το μοντέλο.
•Για το ένα ή και τα δύο μοντέλα, μπορείτε να επιλέξετε μία διαφορετική Περίπτωση Φορτίου που θα ληφθεί υπόψη στη Σύγκριση Μοντέλου.
