Αντί να συνδέετε τα Δομικά Αναλυτικά Μέλη χρησιμοποιώντας Κανόνες Προσαρμογής, είναι πιο λογικό να διατηρείτε τα στοιχεία ξεχωριστά. (Για παράδειγμα, εάν η προσαρμογή 2D Μελών μεταξύ τους θα μετακινούσε ένα από τα επίπεδα εκτός του στοιχείου του.)
Σε μία τέτοια περίπτωση, μπορείτε να χρησιμοποιήσετε Δομικούς Συνδέσμους για να υποδείξετε τον τρόπο μεταφοράς των εφαρμοζόμενων φορτίων μεταξύ των Δομικών Μελών.
•Ο Δομικός Σύνδεσμος μπορεί να είναι 1D Σύνδεσμος ή ένας Σύνδεσμος Επιφάνειας, ανάλογα με την κατάσταση.
Σημειώστε επίσης:
–Ένας μηδενικού μήκους 1D Σύνδεσμος μπορεί να τοποθετηθεί σε ένα σημείο - για παράδειγμα, για να συνδέσει δύο συνδέσμους ακαμψίας, διατηρώντας τους ως ανεξάρτητα στοιχεία.
–Ένας Σύνδεσμος Επιφάνειας, με μήκος αλλά μηδενικού πλάτους, μπορεί να τοποθετηθεί μεταξύ δύο άκρων.
•Τοποθετούνται μόνο σε 1D ή 2D Μέλη του Δομικού Αναλυτικού Μοντέλου - δεν μπορείτε να χρησιμοποιήσετε Δομικούς Συνδέσμους σε στοιχεία φυσικού μοντέλου στο Archicad.
•Ένας Δομικός Σύνδεσμος έχει απαραιτήτως δύο “γονικά” Μέλη. Εάν ένα από τα Μέλη δεν είναι μέρος της τρέχουσας άποψης Δομικού Αναλυτικού Μοντέλου (λόγω Κατάστασης Ανακαίνισης), εξαφανίζεται και το στοιχείο Συνδέσμου.

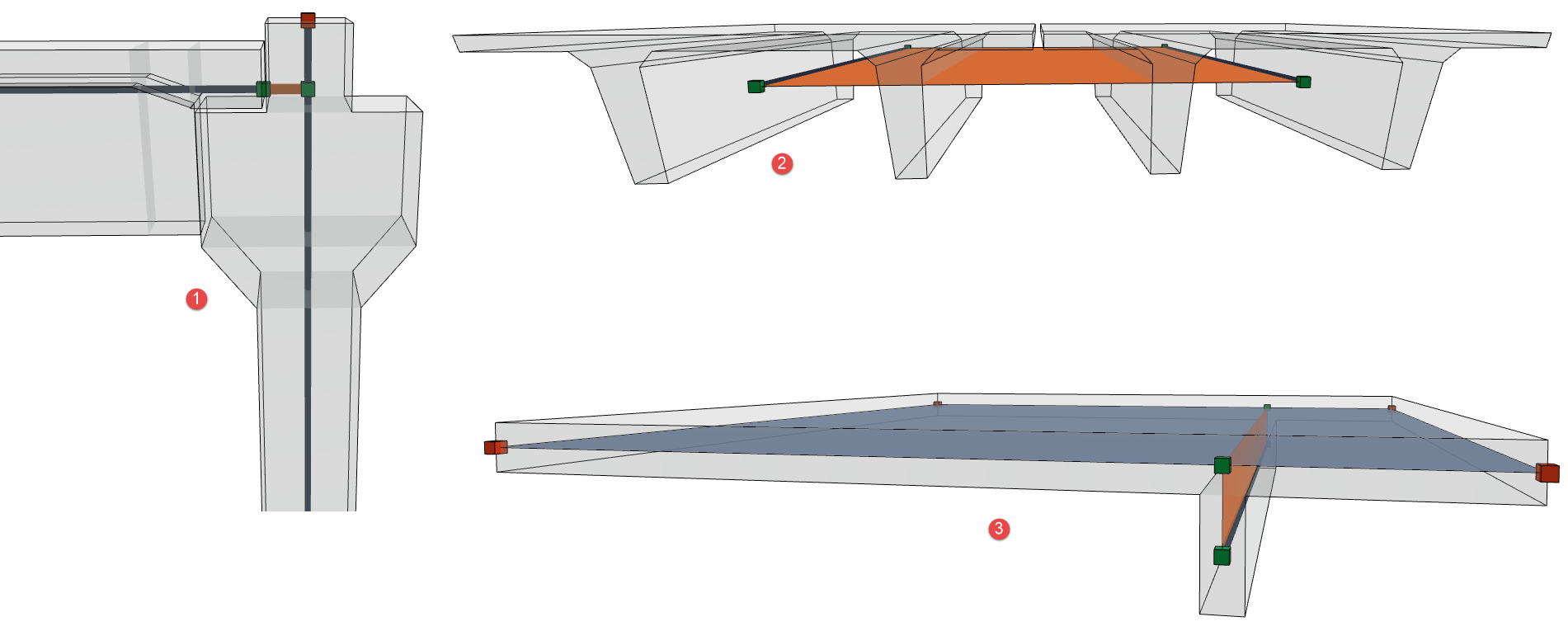

1: Προκατασκευασμένα στοιχεία Οπλισμένου Σκυροδέματος με σύνδεση προβόλου, 2: Προκατασκευασμένα Πάνελ μοντελοποιημένα με Δοκούς, 3: Πέλμα-Νεύρο(Δεν επιτρέπεται προσαρμογή Απόκλισης)
Υπάρχουν δύο τρόποι δημιουργίας ενός Δομικού Συνδέσμου:
•Η χρήση του εργαλείου Δομικός Σύνδεσμος
•Η χρήση του διαλόγου Δημιουργία Συνδέσμων
Οι προκύπτοντες Δομικοί Σύνδεσμοι συσχετίζονται με τα συνδεόμενα Μέλη: εάν μετακινήσετε το στοιχείο, ο σύνδεσμος μετακινείται μαζί του.
Προσαρμογή χρωμάτων Δομικών Συνδέσμων στο Αναπαράσταση Δομικού Αναλυτικού Μοντέλου (Προτιμήσεις).
Για εμφάνιση ή κρύψιμο αυτών των στοιχείων στο 3D: χρησιμοποιήστε Άποψη > Στοιχεία στην 3D Άποψη > Φιλτράρισμα και Κοπή Στοιχείων στο 3D
Παράδειγμα: Χρήση Εργαλείου Δομικός Σύνδεσμος

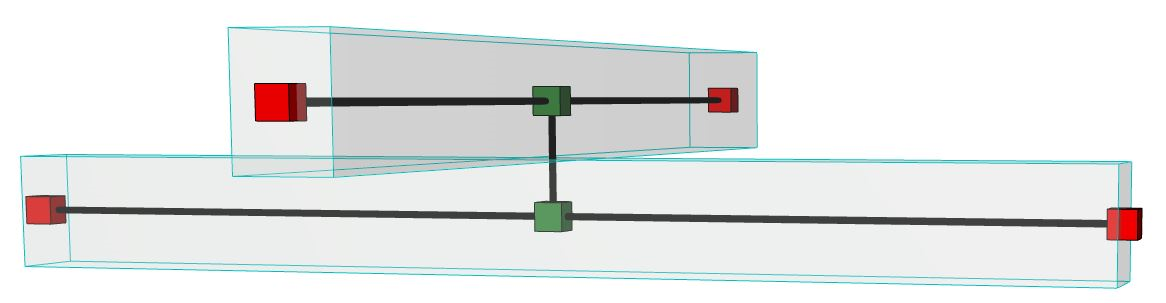

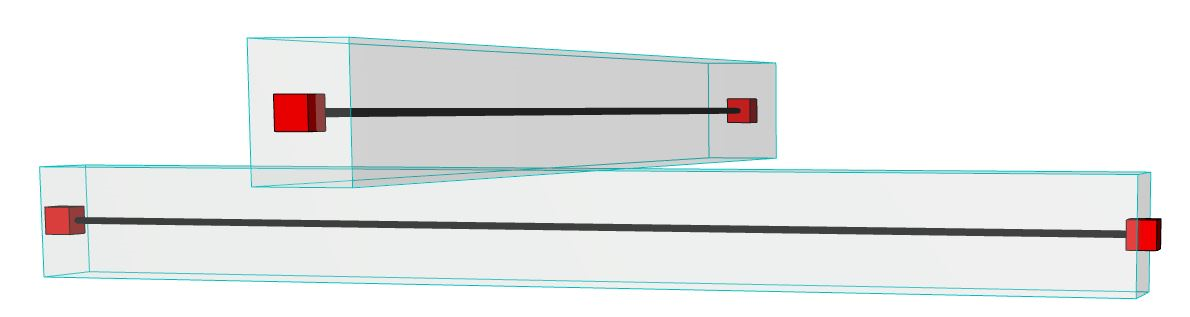

Σε αυτό το παράδειγμα, ο χρήστης θέλει να μεταφέρει τις δυνάμεις από την άνω Δοκό στην κάτω. Οι δύο Δοκοί πρέπει να «συνδέονται» μέσω ενός αναλυτικού συνδέσμου.
1.Ενεργοποιήστε το εργαλείο Δομικός Σύνδεσμος
–από την Εργαλειοθήκη
–από το Σχεδίαση > Εργαλεία Δομικών Έργων > Δομικός Σύνδεσμος
2.Από την Παλέτα Πληροφοριών, ως Μέθοδο Γεωμετρίας διαλέξτε 1D Σύνδεσμος.
3.Ως τύπο συνδέσμου διαλέξτε Άκαμπτο.
4.Κάντε κλικ δύο φορές - μία φορά σε κάθε 1D Μέλος - για να δημιουργήσετε τον σύνδεσμο μεταξύ τους.
Σημειώσεις:
–Εάν μετακινήσετε συνδεδεμένα στοιχεία, ο σύνδεσμος παραμένει συνδεδεμένος με το αρχικό σημείο που κάνατε κλικ.
–Κάντε space + κλικ για να δημιουργήσετε αυτόματα έναν Δομικό Σύνδεσμο στην μικρότερη απόσταση μεταξύ των δύο Μελών. Εάν μετακινήσετε αργότερα αυτά τα συνδεδεμένα στοιχεία, ο συσχετισμένος Δομικός Σύνδεσμος θα προσαρμοστεί καταλλήλως, ώστε να είναι ο συντομότερος δυνατός σύνδεσμος.
Παράδειγμα: Εντολή “Δημιουργία Δομικών Συνδέσμων”
Χρησιμοποιήστε τη λειτουργία Δημιουργία Δομικών Συνδέσμων για να δημιουργήσετε διάφορους τύπους συνδέσμων μεταξύ διαφορετικών στοιχείων. Αυτή λειτουργεί σε επιλεγμένα στοιχεία ή (εάν δεν έχει επιλεγεί τίποτα) σε ολόκληρο το Δομικό Αναλυτικό Μοντέλο.
Σημαντικό: Αυτή η λειτουργία επηρεάζει μόνο στοιχεία που συνδέονται στους πυρήνες τους.

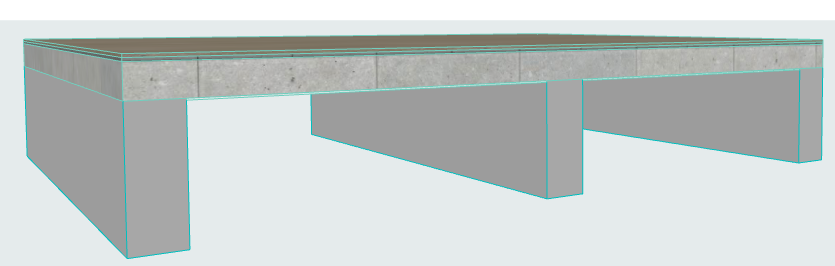

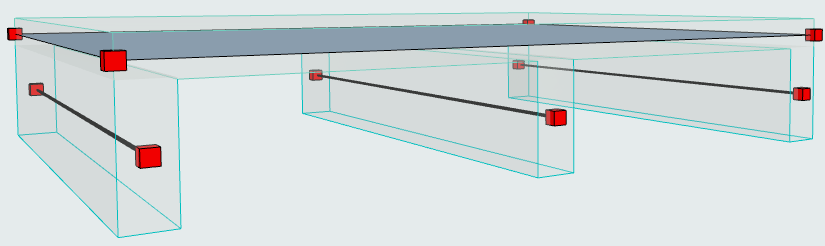

Σε αυτό το παράδειγμα, η Πλάκα στηρίζεται από Δοκούς σημαντικού ύψους. Δεν είναι δομικά ρεαλιστικό η χρήση του ρυθμιστή Απόκλιση στους Κανόνες Δημιουργίας. Οι Δοκοί πρέπει να διατηρούν τον δομικό τους άξονα στην προεπιλεγμένη θέση του, στο κέντρο βάρους.
Θα προσθέσουμε Δομικούς Συνδέσμους για να υποδείξουμε τη μεταφορά φορτίου από την Πλάκα στις Δοκούς.
1.Επιλέξτε τα στοιχεία που θα συνδεθούν.
2.Ενεργοποιήστε Σχεδίαση > Δομικά Αναλυτικά Στοιχεία > Δημιουργία Δομικών Συνδέσμων.
3.Στον διάλογο που εμφανίζεται, ορίστε επιλογές:
–Σε αυτήν την περίπτωση ο σύνδεσμος πρέπει να είναι Μεταξύ 1D Μέλους και 2D Μέλους (Δοκός και Πλάκα), και ο σύνδεσμος πρέπει να είναι σε όλο το μήκος της Δοκού (2D Σύνδεσμος).
4.Κάντε κλικ στο Δημιουργία. Εμφανίζονται οι 2D Δομικοί Σύνδεσμοι:

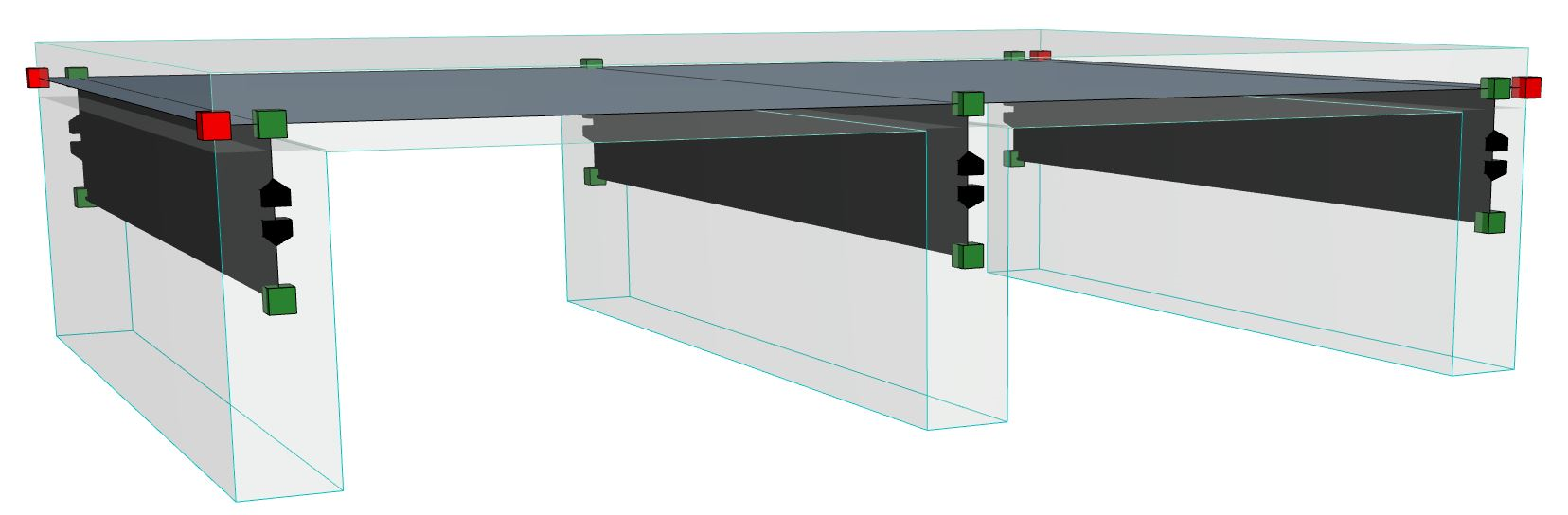

2D Δομικοί Σύνδεσμοι Μεταξύ 1D (Δοκός) και 2D (Πλάκα) Μελών
Όπως ήταν αναμενόμενο, οι δομικοί άξονες παραμένουν στην αρχική τους θέση (κέντρο βάρους), αλλά νέοι κόμβοι εμφανίζονται τώρα στο επίπεδο της Πλάκας, δείχνοντας πού συνδέονται οι δομικοί σύνδεσμοι με την Πλάκα.
Όταν εξάγεται το Δομικό Αναλυτικό Μοντέλο, το λογισμικό δομικής ανάλυσης θα ερμηνεύσει ότι τα φορτία που επιβάλλονται στην Πλάκα θα μεταφερθούν μέσω των συνδέσμων προς τις Δοκούς.
Εμφάνιση Συνδέσμου Επιφάνειας ως Διαφανούς
Δείτε: Διαφανή 2D Μέλη.
