Αναπαράσταση Δομικού Αναλυτικού Μοντέλου

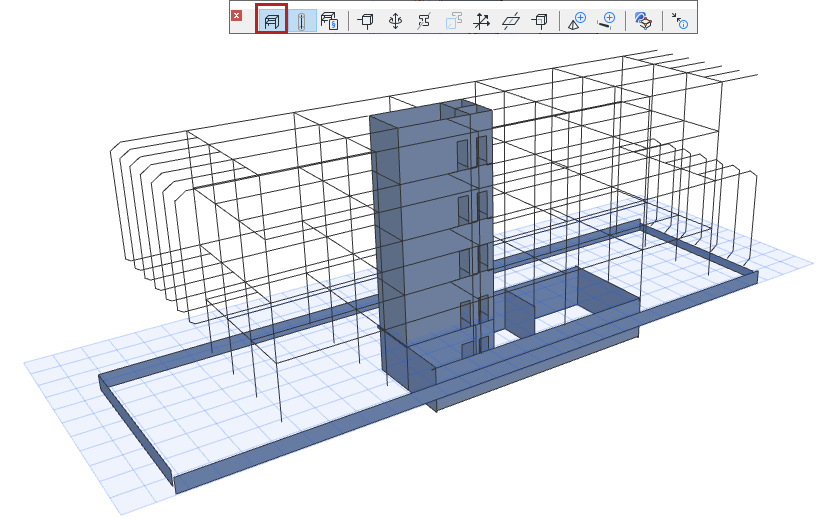

Εμφάνιση/Απόκρυψη Δομικού Αναλυτικού Μοντέλου

Το Δομικό Αναλυτικό Μοντέλο μπορεί να εμφανίζεται στην Κάτοψη, στα παράθυρα Τομής και στις 3D απόψεις.

Χρησιμοποιήστε την εντολή εναλλαγής εμφάνισης Δομικό Αναλυτικό Μοντέλο

•στη Γραμμή Εργαλείων Δομικού Αναλυτικού Μοντέλου

•στο μενού Άποψη

Η κατάσταση Εμφάνιση/Κρύψιμο αφορά κάθε άποψη ξεχωριστά (εάν είναι ενεργοποιημένη σε μία άποψη, μπορεί να απενεργοποιηθεί σε άλλη άποψη).

Σημαντικό: Τα στοιχεία του Archicad αποτελούν μέρος του Δομικού Αναλυτικού Μοντέλου μόνο εάν έχουν συγκεκριμένες ρυθμίσεις γεωμετρίας και ιδιοτήτων. Δείτε: Στοιχεία του Δομικού Αναλυτικού Μοντέλου.

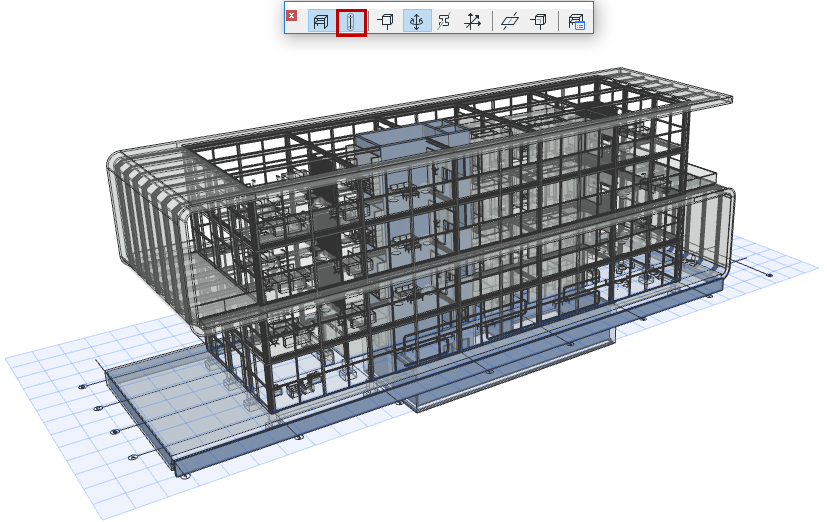

Εμφάνιση Διαφανούς Φυσικού Μοντέλου

Εάν ο διακόπτης Δομικού Αναλυτικού Μοντέλου είναι ενεργοποιημένος:

Χρησιμοποιήστε τον διακόπτη Διαφανές Φυσικό Μοντέλο για να εμφανίσετε επίσης το Φυσικό Μοντέλο σε διαφανή μορφή, στην τρέχουσα άποψη:

Εμφάνιση Συστατικών του Δομικού Αναλυτικού Μοντέλου

Χρησιμοποιήστε τα ακόλουθα πρόσθετα χειριστήρια εναλλαγής για να εμφανίζετε ή να κρύβετε συστατικά Δομικού Αναλυτικού Μοντέλου. Τα χειριστήρια είναι διαθέσιμα σε:

•Γραμμή Εργαλείων Δομικού Αναλυτικού Μοντέλου

•Άποψη > Επιλογές Δομικού Αναλυτικού Μοντέλου

•Άποψη > Στοιχεία στην 3D Άποψη > Φιλτράρισμα και Κοπή Στοιχείων στο 3D (για στοιχεία Δομικής Στήριξης και Συνδέσμου)

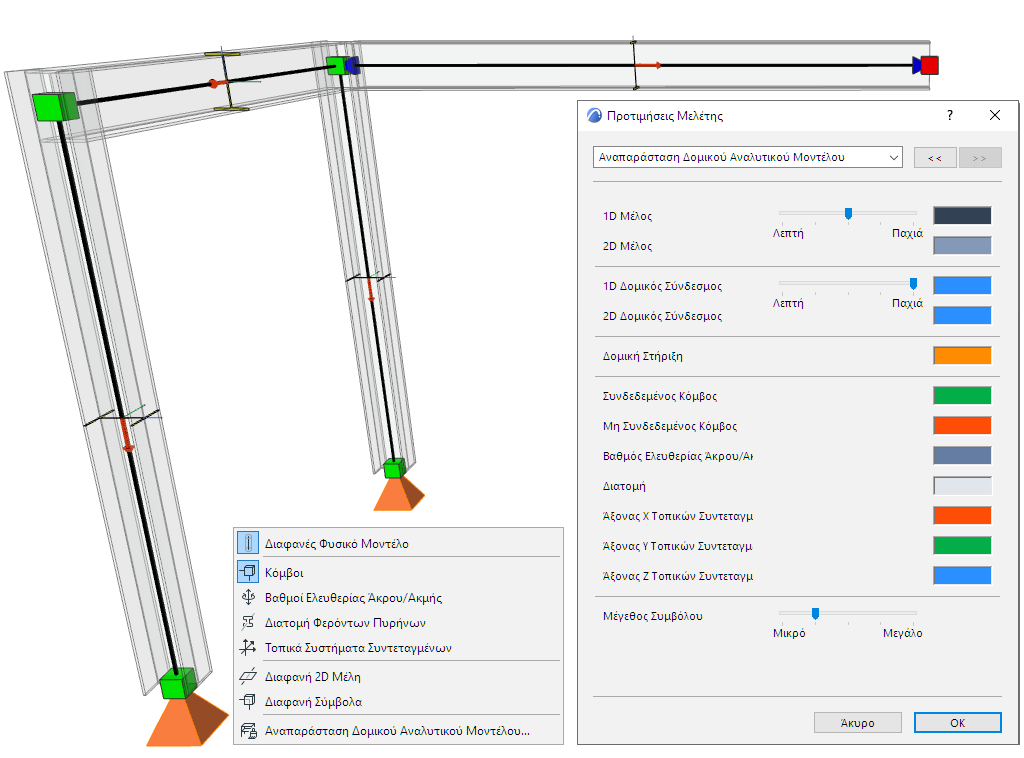

Προσαρμόστε τα χρώματα συστατικών στο Αναπαράσταση Δομικού Αναλυτικού Μοντέλου (Προτιμήσεις)

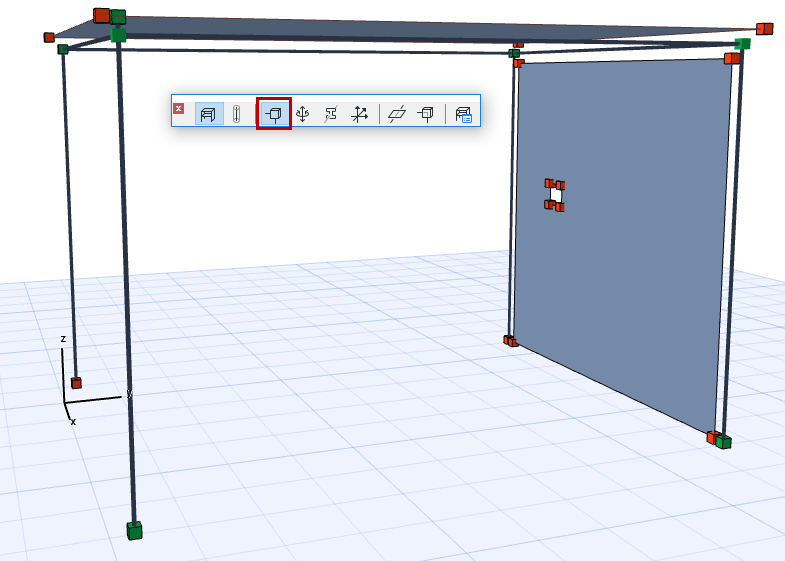

Κόμβοι

Εμφάνιση κόμβων στα άκρα και στις γωνίες των 1D και 2D Μελών.

Συνδέσεις Κόμβου: Χρώμα Οπτικής Πληροφόρησης

Εξ ορισμού:

•Το πράσινο χρώμα κόμβου αναπαριστά ένα σωστό σημείο σύνδεσης ή μία διασταύρωση συνδεδεμένων Αναλυτικών Μελών

•Το κόκκινο χρώμα κόμβου αναπαριστά ένα σημείο ή ένα άκρο που είναι είτε ελεύθερο (δεν απαιτείται σύνδεση) είτε μη συνδεδεμένο / χωρίς στήριξη:

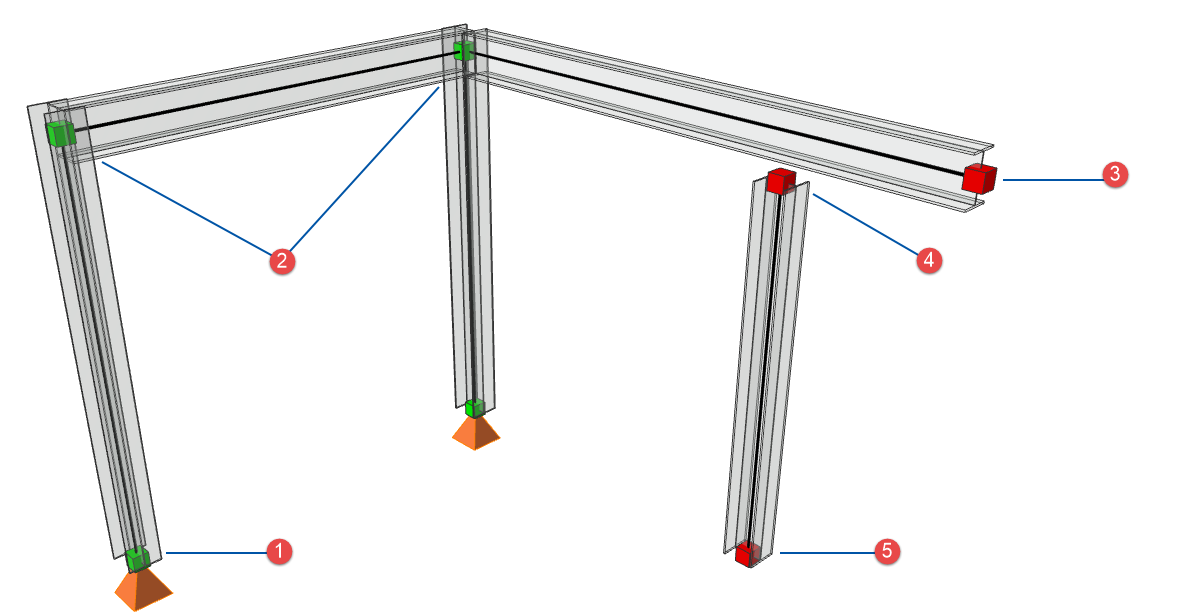

1: Στηριζόμενα, 2: Συνδεδεμένα, 3: Ελεύθερο άκρο (Πρόβολος), 4: Μη Συνδεδεμένα, 5: Μη Στηριζόμενα

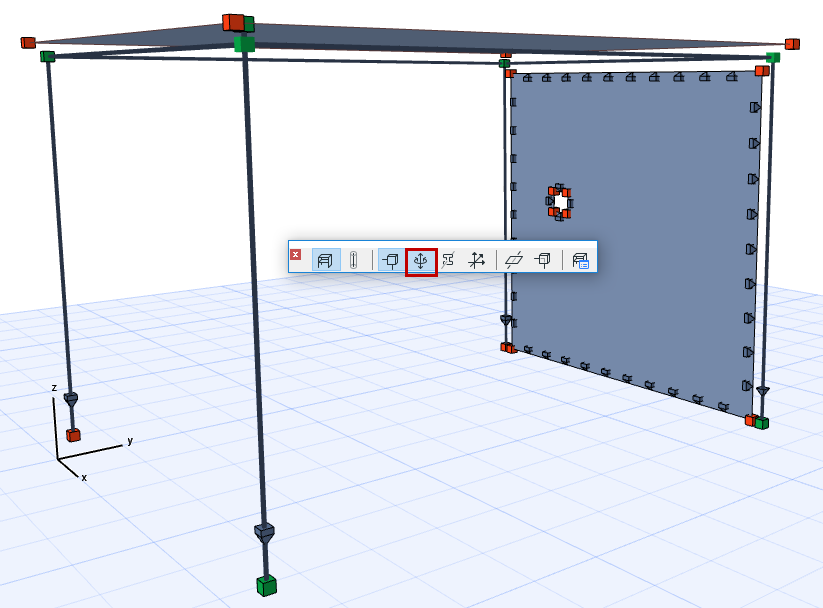

Βαθμοί Ελευθερίας Άκρου/Ακμής

Χρησιμοποιήστε αυτόν τον διακόπτη για να εμφανίσετε τα σύμβολα τους στο Δομικό Αναλυτικό Μοντέλο.

Δείτε: Σύμβολα Βαθμού Ελευθερίας Άκρου/Ακμής.

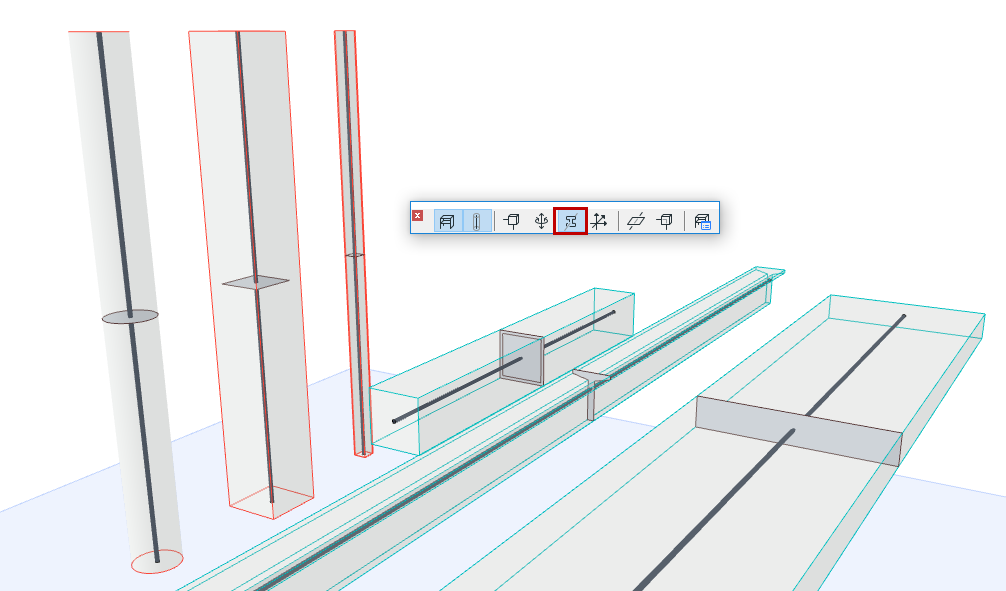

Εμφάνιση Διατομής Φερόντων Πυρήνων

Μόνο τα 1D Μέλη περιλαμβάνουν διατομές (προφίλ) εγκάρσιας τομής. Χρησιμοποιήστε αυτόν τον διακόπτη για να εμφανίσετε τα σύμβολα τους στο Δομικό Αναλυτικό Μοντέλο.

Για να γίνει διαφανές αυτό το σύμβολο: Χρησιμοποιήστε Διαφανή Σύμβολα.

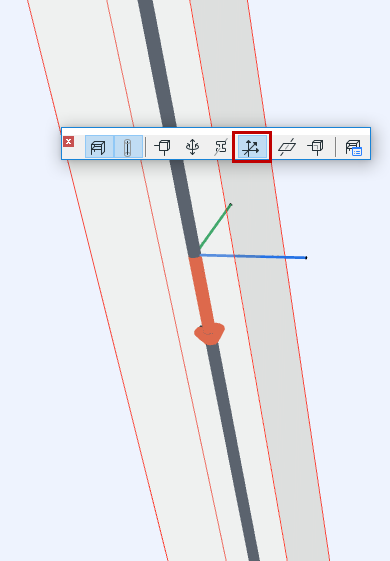

Τοπικά Συστήματα Συντεταγμένων

Εμφανίστε το τοπικό σύστημα συντεταγμένων του στοιχείου (μόνο στο 3D παράθυρο).

•Τοπικό X: παχιά Κόκκινη γραμμή

•Τοπικό Υ: λεπτή πράσινη

•Τοπικό Z: λεπτή μπλε

Τοπικό Σύστημα Συντεταγμένων του Δομικού Αναλυτικού Μέλους

Διαφανή 2D Μέλη

Αυτός ο διακόπτης έχει το ακόλουθο αποτέλεσμα:

•Εμφανίζει Διαφανή τα 2D Μέλη

•Εμφανίζει Διαφανείς τους Δομικούς Συνδέσμους τύπου-Επιφάνεια

Διαφανή Σύμβολα

Αυτός ο διακόπτης αλλάζει σε διαφανή τα σύμβολα για τα εξής:

•Κόμβος

•Βαθμός Ελευθερίας Άκρου

•Δομικούς Συνδέσμους τύπου-Ελατήριο

•Σύμβολα Στήριξης

•Διατομή Φερόντων Πυρήνων

•Βέλη Σημειακού Φορτίου σε 3D άποψη
