Τοποθέτηση Επιφανειακού Φορτίου
Τα Επιφανειακά Φορτία μπορούν να τοποθετηθούν πάνω από ολόκληρη την επιφάνεια του 2D Μέλους ή πάνω από οποιοδήποτε τμήμα της.
1.Ενεργοποιήστε το εργαλείο Δομικό Επιφανειακό Φορτίο
2.Στις Ρυθμίσεις Εργαλείου ή στην Παλέτα Πληροφοριών: Επιλέξτε μία Περίπτωση Φορτίου για το νέο σας στοιχείο Φορτίου (δείτε Ρυθμίσεις Εργαλείου Φορτίο)
3.Επιλέξτε μία μέθοδο γεωμετρίας:
•Πλήρες Μέλος: Ένα απλό κλικ τοποθετεί ένα επιφανειακό φορτίο σε ολόκληρο το 2D Μέλος. Αυτό το Επιφανειακό Φορτίο είναι συσχετισμένο με τις ακμές του Μέλους.

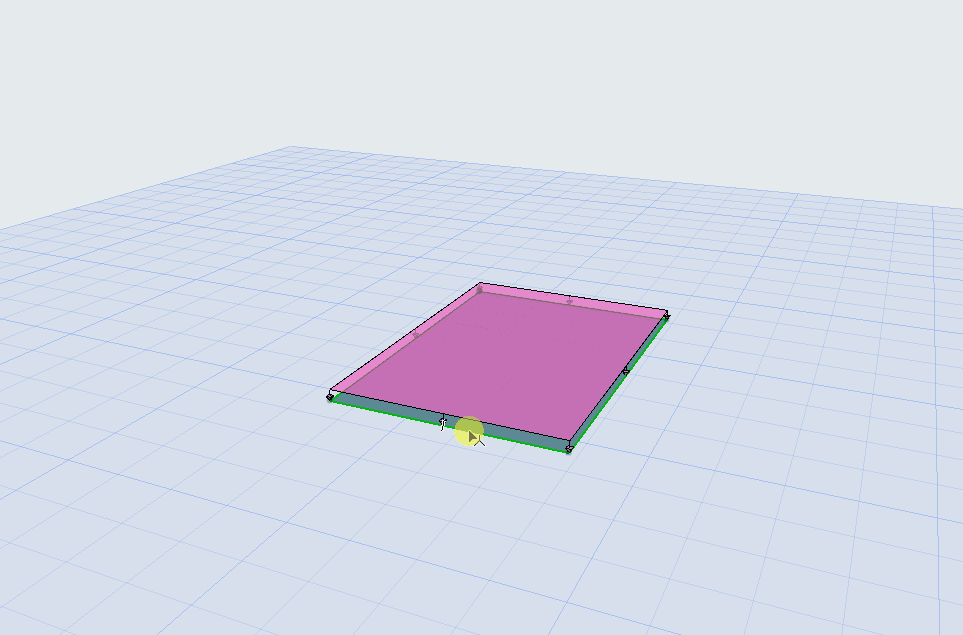

Συσχετισμένο Επιφανειακό Φορτίο (μέθοδος γεωμετρίας «Πλήρες Μέλος")
•Ορθογωνική: Δημιουργήστε ένα ορθογώνιο Φορτίο ορίζοντας δύο γωνίες με δύο κλικ, πάνω σε οποιοδήποτε τμήμα του 2D Μέλους. (Για παράδειγμα, για την αναπαράσταση του Φορτίου των ΜΗΥ μηχανημάτων.) Αυτό το Επιφανειακό Φορτίο δεν είναι συσχετισμένο με τις ακμές του Μέλους. Κινείται μαζί με το Μέλος κατά το σύρσιμό του, αλλά δεν θα ακολουθεί οποιεσδήποτε αλλαγές της γεωμετρίας της ακμής.

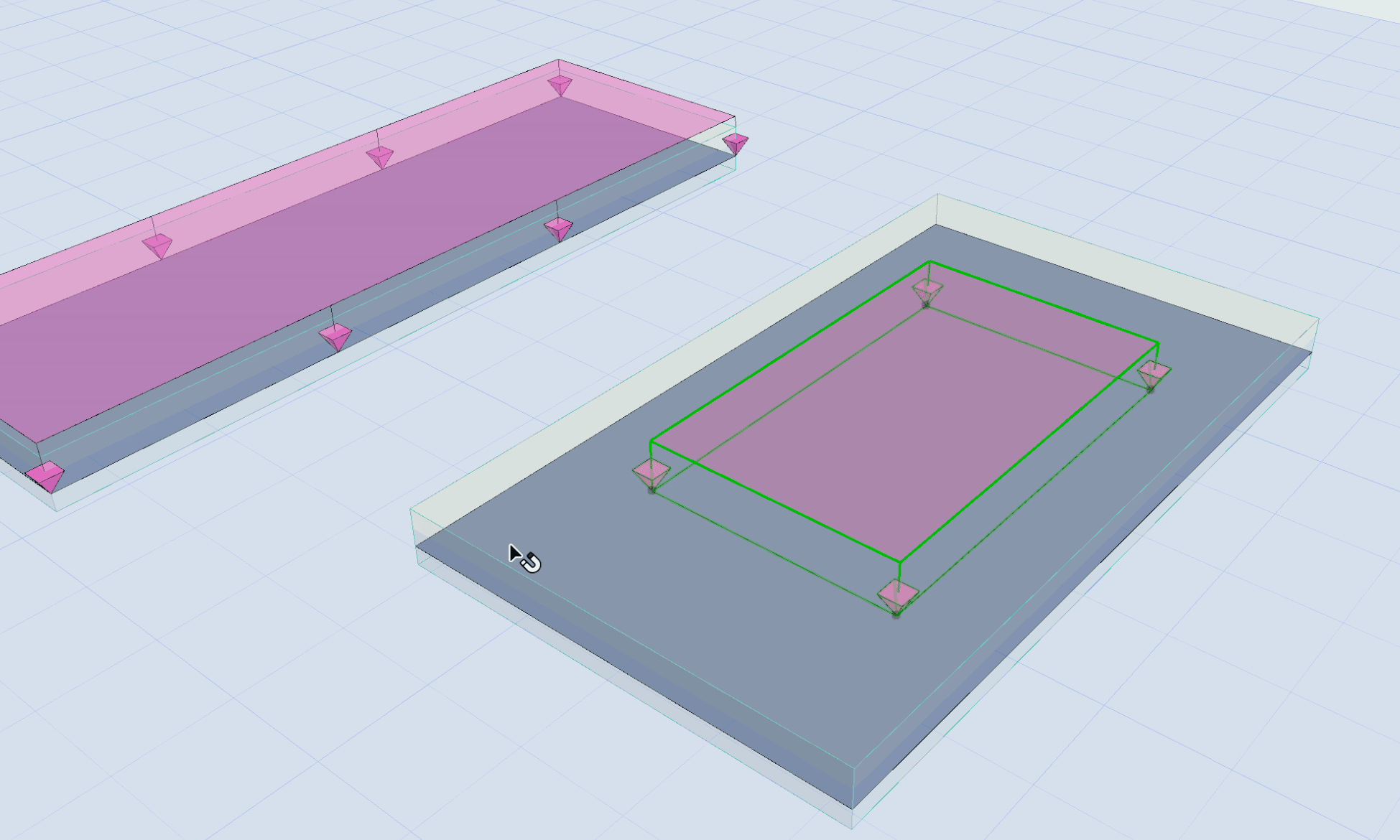

Ορθογώνιο Επιφανειακό Φορτίο: Μη-Συσχετισμένο
Σημείωση: Τα Φορτία είναι ορατά μόνο εάν ανήκουν στην τρέχουσα ορατή Περίπτωση Φορτίου. Εάν προσπαθήσετε να τοποθετήσετε ένα στοιχείο Φορτίου που δεν ανήκει στην τρέχουσα ορατή Περίπτωση Φορτίου, λαμβάνετε μία ειδοποίηση.
Μπορείτε επίσης να δημιουργείτε κινητά φορτία στους Χώρους, αυτόματα.
