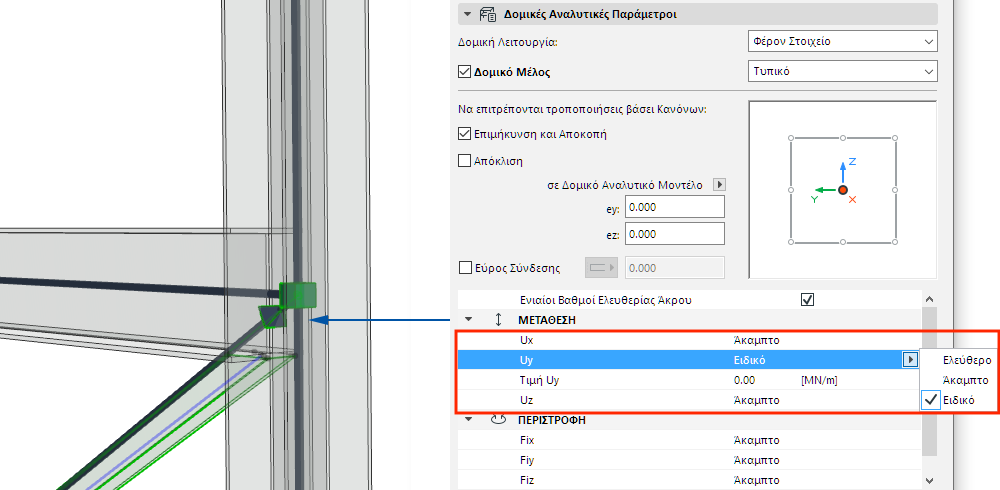

Για κάθε 1D και 2D Μέλος του Δομικού Αναλυτικού Μοντέλου, μπορείτε να ορίσετε τιμές Βαθμών Ελευθερίας Άκρου και Ακμής, αντιστοίχως.
Οι τιμές Μετάθεσης (U) και Περιστροφής (Fi) εκφράζουν τη μεταφορά δυνάμεων στα ή στις ακμές ενός Δομικού Μέλους, σε τρεις διευθύνσεις του τοπικού συστήματος συντεταγμένων του (x, y και z).
Αυτές οι τιμές δεν έχουν καμία επίδραση στο Φυσικό Μοντέλο, αλλά είναι απαραίτητες για τη δομική ανάλυση.

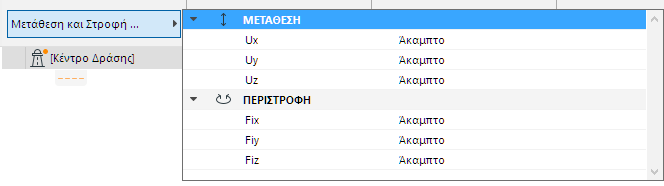

Οι έλεγχοι Βαθμού Ελευθερίας Άκρου/Ακμής είναι διαθέσιμοι στο πάνελ Δομικές Αναλυτικές Παράμετροι των διαλόγων Ρυθμίσεων και στην Παλέτα Πληροφοριών των εφαρμόσιμων στοιχείων.
•Για 1D Μέλη: ορίστε τιμές Μετάθεσης και Περιστροφής για Άκρα (είτε ενιαίες, είτε ξεχωριστές για κάθε άκρο).
•Για 2D Μέλη: ορίστε τιμές Μετάθεσης και Περιστροφής για όλες τις Ακμές.
Σχόλια:
–Για να ορίσετε ειδικές ακμές για 2D Μέλη, χρησιμοποιήστε την μικροΠαλέτα. Δείτε: Ορίστε Ειδικούς Βαθμούς Ελευθερίας για Κάθε Ακμή.
–Με στόχο την εξαγωγή των τιμών Βαθμού Ελευθερίας σε διάταξη SAF, στον διάλογο Κανόνων Δημιουργίας, μπορείτε να εφαρμόσετε την υπερισχύουσα ρύθμιση “Όλα Άκαμπτα” για όλα τα μη συνδεδεμένα Άκρα, Ακμές και τμήματα Ακμής των Δομικών Αναλυτικών Μελών.
Δείτε: Βαθμός Ελευθερίας Άκρου/Ακμής (Κανόνες Δημιουργίας).
Τιμές Βαθμού Ελευθερίας: Άκαμπτο, Ελεύθερο, Ειδικό
Όλοι οι βαθμοί ελευθερίας είναι εξ ορισμού ρυθμισμένοι σε Άκαμπτο, αλλά μπορείτε να ορίσετε εναλλακτικές τιμές για κάθε διεύθυνση και συστατικό για να επιτύχετε βαθμούς ελευθερίας του τύπου: σταθερός άρθρωση και κύλινδρος:
•Από οποιοδήποτε επιλεγμένο συστατικό: διαλέξτε Άκαμπτο, Ελεύθερο ή Ειδικό
•Για Ειδικό: εισάγετε χειροκίνητα την επιθυμητή τιμή.
Σύμβολα Βαθμού Ελευθερίας Άκρου/Ακμής

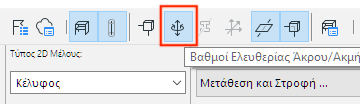

Ενεργοποιήστε την εντολή εναλλαγής εμφάνισης Βαθμοί Ελευθερίας Άκρου/Ακμής για να εμφανίσετε Βαθμού Ελευθερίας στα άκρα ή στις ακμές Μέλους που έχετε προσαρμόσει. (Εξ ορισμού, όλα τα άκρα και οι ακμές είναι ρυθμισμένα σε Άκαμπτο.)
Όλα Άκαμπτα
Εάν οι τιμές βαθμού ελευθερίας Μέλους είναι όλες Άκαμπτα - η αρχική τιμή - τότε δεν εμφανίζεται κανένα σύμβολο.

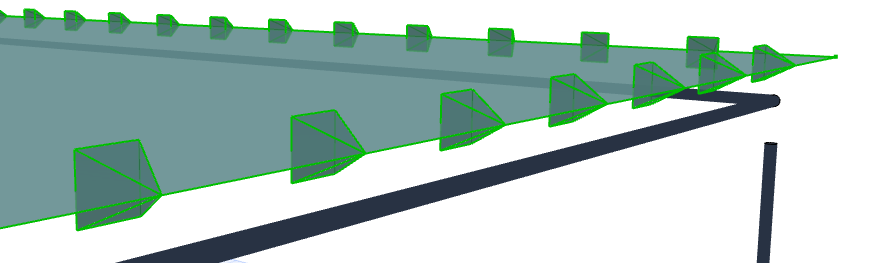

Βαθμός Ελευθερίας Άρθρωση

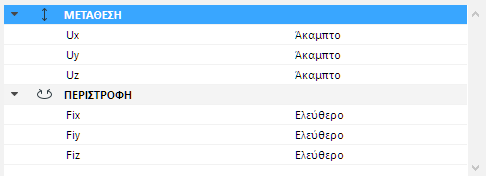

Για ένα Μέλος με βαθμό ελευθερίας “Άρθρωση” ή “Καρφιτσωμένο” (όλες οι μεταθέσεις "Άκαμπτο", όλες οι περιστροφές "Ελεύθερο"): το σύμβολο είναι μία πυραμίδα

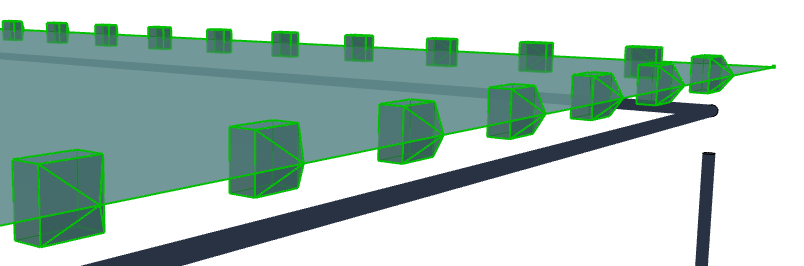

Βαθμός Ελευθερίας Ειδικό

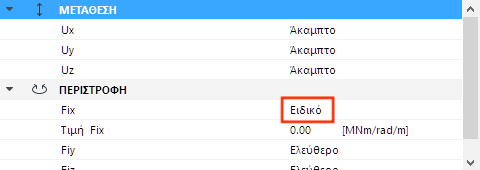

Για ένα Μέλος που χρησιμοποιεί οποιαδήποτε άλλη τιμή Μετάθεσης ή Περιστροφής: το σύμβολο είναι ένα “σπιτάκι”
Χρώμα Βαθμού Ελευθερίας Άκρου/Ακμής
Προσαρμόστε αυτά τα χρώματα στο Αναπαράσταση Δομικού Αναλυτικού Μοντέλου (Προτιμήσεις).

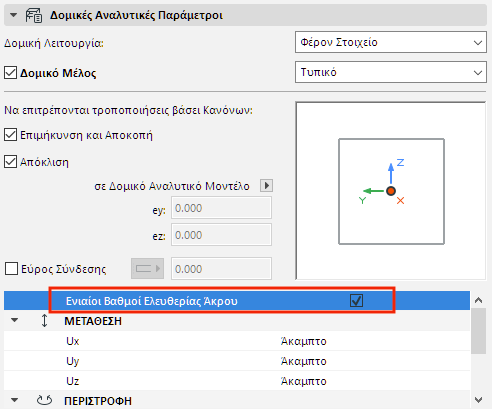

Ενιαίοι Βαθμοί Ελευθερίας Άκρου
Για 1D Μέλη, τσεκάρετε αυτό το κουτάκι για να ορίσετε ίσες τιμές και στα δύο άκρα. Διαφορετικά, ορίστε τιμές ξεχωριστά για κάθε άκρο.
Ορίστε Ειδικούς Βαθμούς Ελευθερίας για Κάθε Ακμή

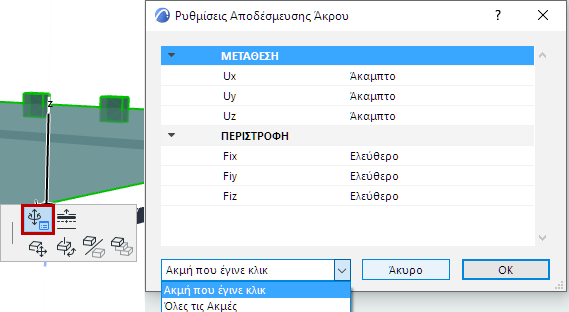

Για 2D Μέλη, μπορείτε να προσαρμόσετε ρυθμίσεις βαθμού ελευθερίας ακμής μέσω της μικροΠαλέτας:
1.Επιλέξτε ένα 2D Μέλος.
2.Από την μικροΠαλέτα μίας ακμής, επιλέξτε Ρυθμίσεις Ειδικής Ακμής.
3.Ορίστε τιμές Βαθμού Ελευθερίας Ακμής.
–Ενεργοποιήστε το “Ακμή που κάνατε κλικ” για να εφαρμόσετε τις τιμές μόνο στην ακμή που κάνατε κλικ.
–Ή ενεργοποιήστε “Όλες τις Ακμές”
4.Πατήστε OK για εφαρμογή τους.
