Παράδειγμα 2: Επιμήκυνση Δοκών σε Υποστυλώματα

Για να απεικονίσουμε αυτόν τον τύπο προσαρμογέα, ας χρησιμοποιήσουμε μία κοινή χαλύβδινη δομή που αποτελείται από Υποστυλώματα, Δοκούς και χιαστί συνδέσμους ακαμψίας:

Βλέπουμε ότι τα 1D Μέλη των Δοκών (άξονες) δεν συνδέονται με τα Υποστυλώματα: δεν υπάρχει η απαραίτητη για τη δομική ανάλυση συνέχεια.

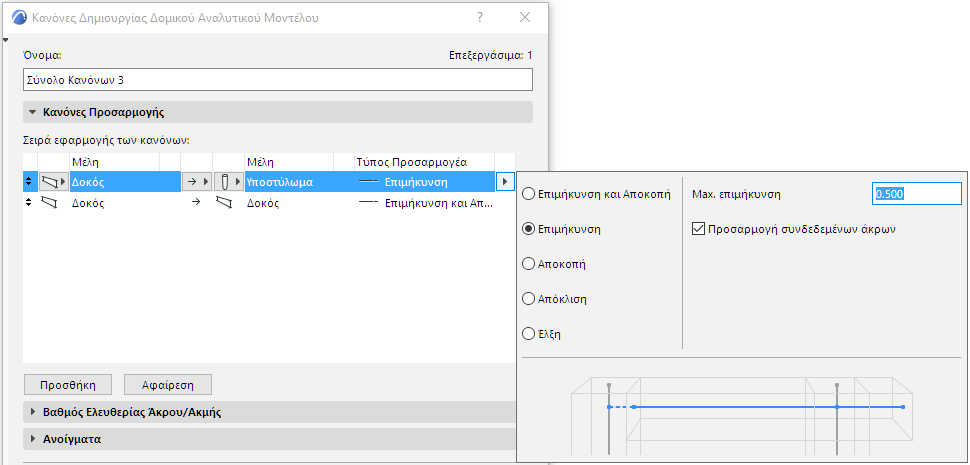

Η λύση είναι να δημιουργηθεί ένας κανόνας, ο οποίος να επιμηκύνει τους άξονες των Δοκών προς τα Υποστυλώματα.

•Μέλη Ομάδας 1: Δοκός

•Μέλη Ομάδας 2: Υποστύλωμα

•Μέθοδος: ένα προς το άλλο (επιμηκύνετε τη Δοκό προς το Υποστύλωμα, αλλά αφήστε το Υποστύλωμα ως έχει.)

•Τύπος Προσαρμογέα: Επιμήκυνση

•Πρόσθετες επιλογές για επιμήκυνση: η μέγιστη επιτρεπόμενη επιμήκυνση.

Σημείωση: Οι καθορισμένες ανοχές είναι τιμές τύπου-μήκος: εφαρμόζονται οι μονάδες που ορίζονται για το Μήκος στις Προτιμήσεις > Μονάδες Εργασίας.

Οι Δοκοί τώρα συναντούν τα Υποστυλώματα, αλλά ο δομικός σύνδεσμος εξακολουθεί να μην είναι σωστός.

Δείτε την επόμενη ενότητα για να συνεχίσετε: Παράδειγμα 3: Έλξη.
