Φιλτράρισμα Ανοιγμάτων για Δομικό Αναλυτικό Μοντέλο

Αυτές οι ρυθμίσεις φιλτράρουν τα 2D Μέλη του Δομικού Αναλυτικού Μοντέλου για να λαμβάνουν υπόψη μικρές οπές και στενές λωρίδες που είναι ασήμαντες δομικά και μπορούν να αγνοηθούν στο εξαγόμενο μοντέλο.

Χρησιμοποιήστε το πάνελ Ανοίγματα του διαλόγου Κανόνες Δημιουργίας Δομικού Αναλυτικού Μοντέλου.

Αγνόηση ανοιγμάτων μικρότερων ή ίσων με:

Τσεκάρετέ το, για να ορίσετε εάν πρέπει να αγνοηθούν τα μικρά ανοίγματα σε 2D Μέλη στο Δομικό Αναλυτικό Μοντέλο.

Σε αυτό το πλαίσιο, “ανοίγματα” μπορούν να είναι οποιαδήποτε από τα ακόλουθα:

•Στο 2D Μέλος μίας Πλάκας ή Στέγης: Άνοιγμα, Φεγγίτης, εσωτερικό πολύγωνο σε Πλάκα, οπή ως αποτέλεσμα Πράξης μεταξύ Στερεών (ΠμΣ)

•Στο 2D Μέλος ενός Τοίχου: Άνοιγμα, Πόρτα, Παράθυρο, οπή ως αποτέλεσμα Πράξης μεταξύ Στερεών (ΠμΣ)

Στον διάλογο Κανόνες Δημιουργίας, εισάγετε δύο διαστάσεις που ορίζουν ένα “Μικρό” Άνοιγμα.

Οποιοδήποτε άνοιγμα αυτών των διαστάσεων ή μικρότερων θα αγνοηθεί στο Δομικό Αναλυτικό Μοντέλο και δεν θα αναπαρασταθεί.

Για να εξαιρέσετε οποιοδήποτε συγκεκριμένο 2D Μέλος από αυτόν τον κανόνα: μπορείτε να απενεργοποιήσετε το φίλτρο “Αγνόηση μικρών ανοιγμάτων” στις Ρυθμίσεις Στοιχείου.

Δείτε: Να επιτρέπονται τροποποιήσεις βάσει Κανόνων - 2D Μέλος.

Αφαίρεση τμημάτων 2D Μελών στενότερων ή ίσων με

Τσεκάρετέ το για να αφαιρέσετε πολύ στενά τμήματα ενός 2D Μέλους από την επιφάνεια του 2D Μέλους.

Για παράδειγμα, η στενή λωρίδα που απομένει μεταξύ δύο ανοιγμάτων, ή το τμήμα του Τοίχου που παραμένει μετά την αποκοπή του ανοίγματος παραθύρου.

Αυτό το φίλτρο “Αφαίρεση στενότερων τμημάτων δεν μπορεί να απενεργοποιηθεί σε επίπεδο στοιχείου.

Παράδειγμα

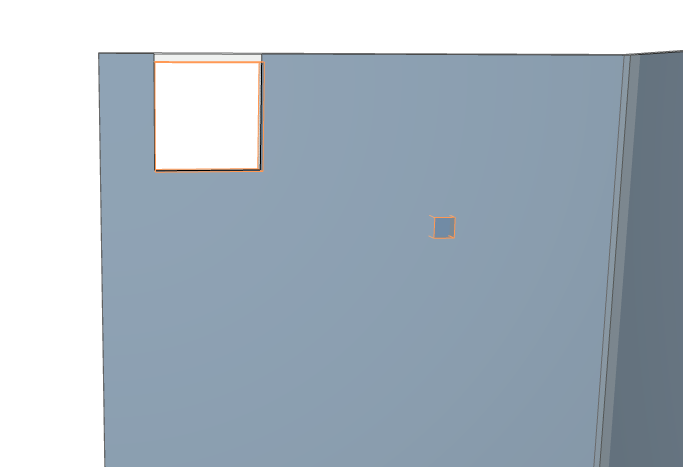

Ας υποθέσουμε ότι ένας Τοίχος περιέχει δύο ανοίγματα, ένα για ένα παράθυρο (1000x1000mm) και ένα άλλο για έναν αγωγό εξαερισμού (200x200mm). Για σκοπούς δομικής ανάλυσης, το άνοιγμα για τον αγωγό εξαερισμού δεν έχει σημαντική επίδραση στη δομική συμπεριφορά του Τοίχου: επομένως, το λογισμικό δομικής ανάλυσης θα πρέπει να αγνοήσει αυτό το άνοιγμα.

Μετά την εφαρμογή αυτών των Κανόνων, βλέπουμε το αποτέλεσμα: το μικρότερο άνοιγμα δεν λαμβάνεται υπόψη στο Δομικό Αναλυτικό Μοντέλο, και αποκλείεται επίσης το στενό τμήμα Τοίχου (δίπλα στο μεγαλύτερο άνοιγμα).

Επίδραση Φίλτρου Ανοίγματος στο 2D Μέλος
