2D Μέλη (Πλάκα, Τοίχος, Στέγη)

Πλάκες, Τοίχοι και Μονοεδρικές Στέγες αντιπροσωπεύονται ως 2D Μέλη στο Δομικό Αναλυτικό Μοντέλο.

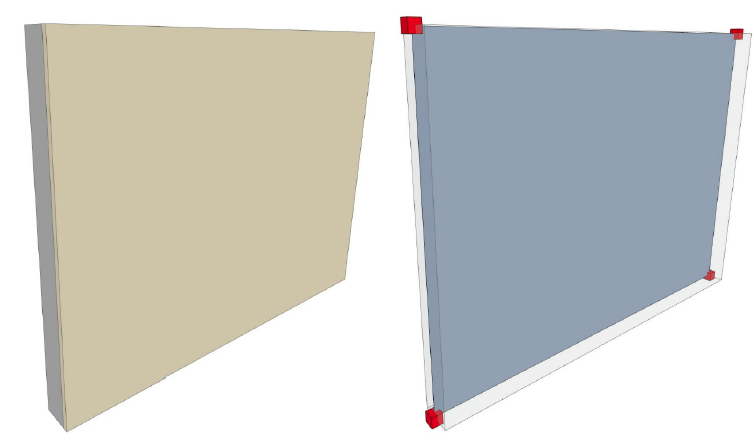

Τα 2D Μέλη είναι επίπεδες επιφάνειες που δημιουργούνται κατά μήκος του κέντρου του επιπέδου του πυρήνα του στοιχείου. Το 2D Μέλος έχει τουλάχιστον τέσσερις κόμβους και μία επιφάνεια που τους συνδέει.

Το αναλυτικό Μέλος δεν εκτείνεται έξω από το φυσικό σώμα, εκτός εάν έχει προσαρμοστεί.

Προσαρμόστε το χρώμα 2D Μέλους στο Αναπαράσταση Δομικού Αναλυτικού Μοντέλου (Προτιμήσεις).

Ποια Στοιχεία είναι 2D Μέλη του Δομικού Αναλυτικού Μοντέλου;

Οι Πλάκες, οι Τοίχοι και οι Στέγες θα δημιουργήσουν ένα 2D Μέλος στο Δομικό Αναλυτικό Μοντέλο εάν πληρούν τις εξής προϋποθέσεις:

•Φέρον στοιχείο

•Περιέχει έναν πυρήνα

•Το κουτάκι “Δομικό Μέλος” είναι τσεκαρισμένο στις Ρυθμίσεις Στοιχείου

•Υποστηρίζεται η γεωμετρία (δείτε τον παρακάτω πίνακα)

Ρυθμίσεις Εργαλείου για 2D Μέλη

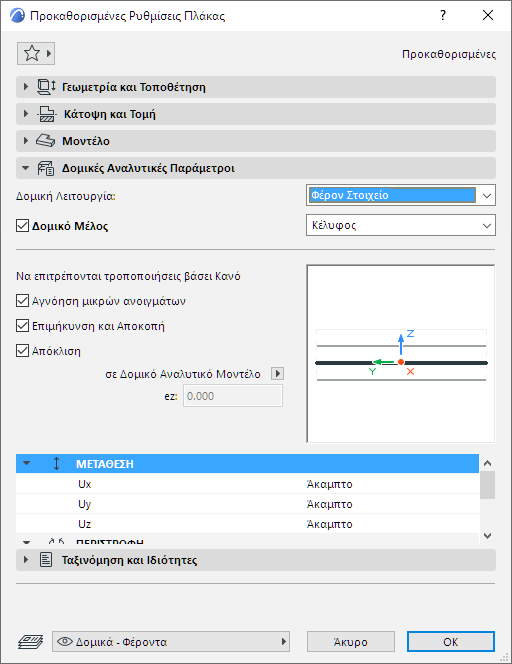

Χρησιμοποιήστε το πάνελ Δομικές Αναλυτικές Παράμετροι των ρυθμίσεων Πλάκας, Τοίχου ή Στέγης.

Δομική Λειτουργία - Ενεργοποίηση Φέρουσας Λειτουργίας

Ορίστε τη Δομική Λειτουργία σε Φέρουσα. Αυτός είναι ο ίδιος έλεγχος, με την ίδια τιμή, όπως στον έλεγχο Δομικής Λειτουργίας που βρίσκεται στο πάνελ Ταξινόμηση και Ιδιότητες.

Δομικό Μέλος - Ενεργοποίηση για Δομικό Αναλυτικό Μοντέλο

Αυτό το κουτάκι είναι ενεργό εξ ορισμού: συμπεριλαμβάνει αυτό το στοιχείο στο Δομικό Αναλυτικό Μοντέλο ως ένα 2D Μέλος.

Σημειώσεις:

–Διατίθεται μόνο εάν η Δομική Λειτουργία είναι ρυθμισμένη σε Φέρουσα

–Εάν το στοιχείο είναι σύνθετης δομής ή Σύμπλοκης Διατομής, πρέπει να περιλαμβάνει τουλάχιστον μία στρώση/συστατικό Πυρήνα για να είναι μέρος του Δομικού Αναλυτικού Μοντέλου

Απενεργοποιήστε το εάν το στοιχείο ΔΕΝ πρέπει να περιλαμβάνεται στο Δομικό Αναλυτικό Μοντέλο. (Για παράδειγμα, μία λεπτή μεμβράνη που εμποδίζει την υγρασία σε έναν υπόγειο όροφο)

2D Μέλος - Δομική Συμπεριφορά

Η ρύθμιση Δομικής Συμπεριφοράς καθορίζει τη συμπεριφορά του Μέλους σε ένα πρόγραμμα δομικής ανάλυσης που βασίζεται σε FEM: συγκεκριμένα, ποιους τύπους δυνάμεων έχει σχεδιαστεί να φέρει αυτό το στοιχείο.

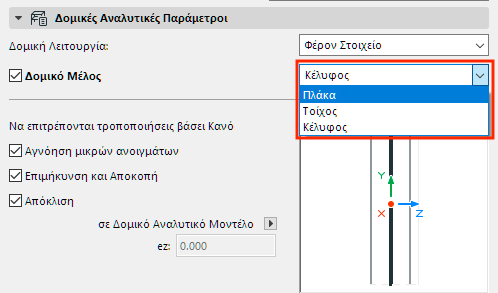

Διαλέξτε μία επιλογή για να ορίσετε τη δομική συμπεριφορά του Μέλους:

•Κέλυφος: Λαμβάνει όλα τα φορτία

•Πλάκα: Το στοιχείο μπορεί να φέρει φορτία κάθετα στο επίπεδο.

•Τοίχος: Το στοιχείο μπορεί να φέρει φορτία κατά μήκος του επιπέδου του.

Οι διαθέσιμοι ορισμοί είναι σταθεροί και δεν μπορούν να προσαρμοστούν.

Η σωστή επιλογή εδώ, εξαρτάται από το λογισμικό δομικής ανάλυσης. Ορισμένα λογισμικά φιλτράρουν τα εισερχόμενα στοιχεία βάσει αυτής της ρύθμισης Δομικής Συμπεριφοράς. Εάν διαπιστώσετε ότι τα εξαγόμενα 2D Μέλη δεν εισάγονται στο λογισμικό λήψης, ίσως χρειαστεί να προσαρμόσετε τη Δομική Συμπεριφορά τους στο Archicad.

Ο ορισμός μπορεί να είναι εντελώς ανεξάρτητος από το εργαλείο δημιουργίας του στοιχείου: η συμπεριφορά ενός κατακόρυφου Τοίχου μπορεί να οριστεί σε “Πλάκα” ή “Κέλυφος”. Η συμπεριφορά μίας οριζόντιας Πλάκας μπορεί να οριστεί ως “Τοίχος”.

Η ρύθμιση Δομικής Συμπεριφοράς δεν επηρεάζει το Φυσικό Μοντέλο.

Να επιτρέπονται τροποποιήσεις βάσει Κανόνων - 2D Μέλος

Εξ ορισμού, όλα τα κουτάκια τσεκαρίσματος είναι ενεργά:

•Αγνόηση μικρών ανοιγμάτων

•Επιμήκυνση και Αποκοπή

•Απόκλιση

Αυτό σημαίνει ότι οι αντίστοιχοι προσαρμογείς και το φίλτρο ανοίγματος, που ορίζονται στον διάλογο Κανόνων Δημιουργίας, θα επηρεάσουν αυτό το στοιχείο 2D Μέλους.

Δείτε: Κανόνες Δημιουργίας Δομικού Αναλυτικού Μοντέλου.

Για να εξαιρέσετε αυτό το 2D Μέλος από τις προσαρμογές: μη τσεκάρετε το(α) κουτάκι(α).

Ειδική απόκλιση

Εάν το κουτάκι Απόκλιση δεν είναι τσεκαρισμένο:

Επαναπροσδιορίστε την εκκεντρότητα αυτού του στοιχείου κατά μήκος του άξονα z (κάθετα προς το επίπεδο του 2D Μέλους) είτε γραφικά, είτε εισάγοντας μία τιμή.

Δείτε: Εκκεντρότητα.

Μετάθεση και Περιστροφή

Δείτε: Βαθμοί Ελευθερίας Άκρου/Ακμής.
