Βαθμός Ελευθερίας Άκρου/Ακμής (Κανόνες Δημιουργίας)

Είναι ένα πάνελ του διαλόγου Κανόνων Δημιουργίας.

Αυτός ο έλεγχος καθορίζει τον τρόπο με τον οποίο το λογισμικό δομικής ανάλυσης πρέπει να ερμηνεύει τις τιμές ρυθμίσεων Βαθμών Ελευθερίας Άκρων ή Ακμών που δεν έχουν συνδέσεις.

Ορισμένα λογισμικά δομικής ανάλυσης θεωρούν αυτόματα όλα αυτά τα μη συνδεδεμένα άκρα/ακμές ως “άκαμπτα”. Εάν χρησιμοποιείτε ένα τέτοιο λογισμικό, ίσως χρειαστεί να αλλάξετε αυτήν τη ρύθμιση σε αυτό το πάνελ. Δείτε λεπτομέρειες παρακάτω.

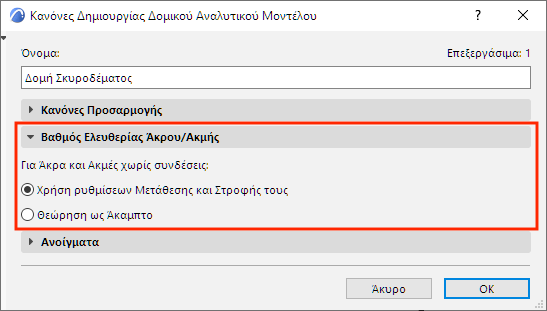

Για Άκρα και Ακμές χωρίς συνδέσεις:

Χρήση ρυθμίσεων Μετάθεσης και Στροφής τους (αρχική ρύθμιση)

Εξ ορισμού: το πρόγραμμα εξετάζει τις ρυθμίσεις Βαθμού Ελευθερίας Άκρου/Ακμής σε επίπεδο στοιχείου.

Εάν έχετε προσαρμόσει οποιαδήποτε τιμή Μετάθεσης ή Περιστροφής, αυτές λαμβάνονται υπόψη όταν το Δομικό Αναλυτικό Μοντέλο εξάγεται σε διάταξη SAF.

Δείτε: Βαθμοί Ελευθερίας Άκρου/Ακμής.

Στο εξαγόμενο αρχείο SAF, οι τιμές στο RelConnectsSurfaceEdge είναι “Ελεύθερο” ή “Ειδικό”, που αντικατοπτρίζουν τις ρυθμίσεις Βαθμού Ελευθερίας Άκρου/Ακμής σε επίπεδο στοιχείου.

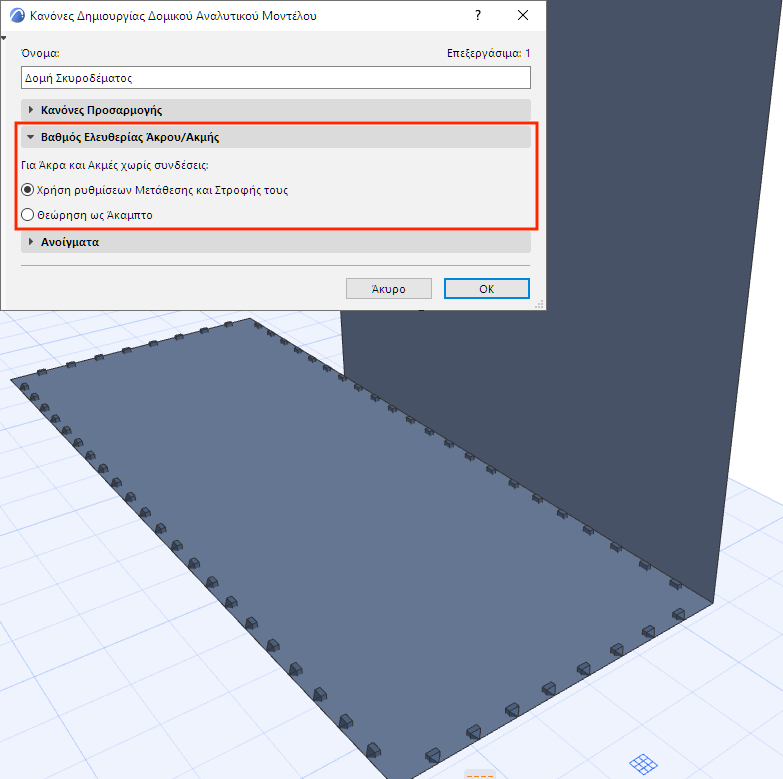

Στο μοντέλο, τα σύμβολα Βαθμού Ελευθερίας εμφανίζονται σε όλες τις ακμές με ειδικές τιμές, ως συνήθως.

Βαθμοί Ελευθερίας Ειδικής Ακμής

Θεώρηση ως Άκαμπτο (Επηρεάζει Τμήματα Μη Συνδεδεμένων Άκρων/Ακμών)

Ορισμένα λογισμικά λήψης θεωρούν ότι όλα τα μη συνδεδεμένα Άκρα, Ακμές και τμήματα Ακμής είναι Άκαμπτα.

Μπορεί να θέλετε να εξάγετε το μοντέλο σας από το Archicad έτσι ώστε να είναι συμβατό με ένα τέτοιο λογισμικό.

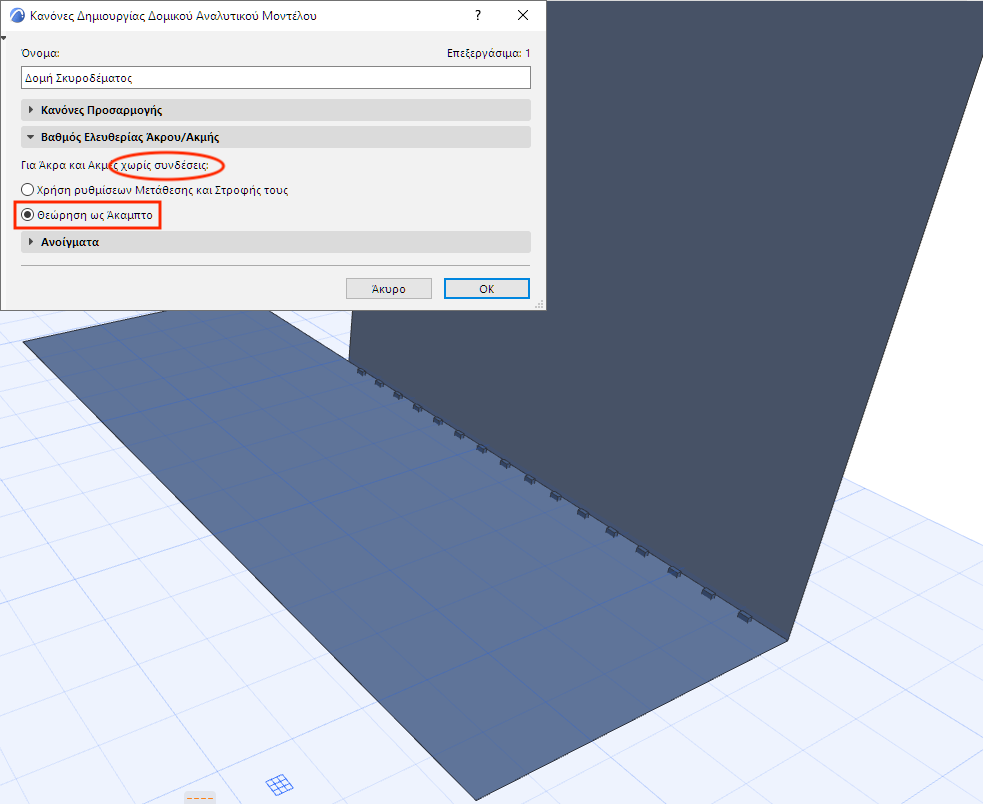

Στο πάνελ Βαθμός Ελευθερίας Άκρου/Ακμής: Επιλέξτε Θεώρηση ως Άκαμπτο.

Ως αποτέλεσμα:

•Όλα τα μη συνδεδεμένα Άκρα, Ακμές και τμήματα Ακμής εξάγονται ως “Άκαμπτα”, ανεξάρτητα από τις τιμές βαθμού ελευθερίας που έχουν οριστεί σε επίπεδο στοιχείου.

•Οι τιμές αρχείου SAF στο RelConnectsSurfaceEdge είναι “Άκαμπτο”, ακόμη και εάν οι ρυθμίσεις Βαθμού Ελευθερίας Άκρου/Ακμής, σε επίπεδο στοιχείου, έχουν οριστεί σε διαφορετικές τιμές

•Θα δημιουργηθούν προσαρμοσμένες τιμές Βαθμού Ελευθερίας Ακμής, και τα σύμβολα Βαθμού Ελευθερίας εμφανίζονται στο μοντέλο, μόνον όταν τα Μέλη είναι συνδεδεμένα με άλλο Μέλος.

Ειδική Ακμή: Εμφανίζεται Μόνο Κατά Μήκος του Συνδεδεμένου Τμήματος

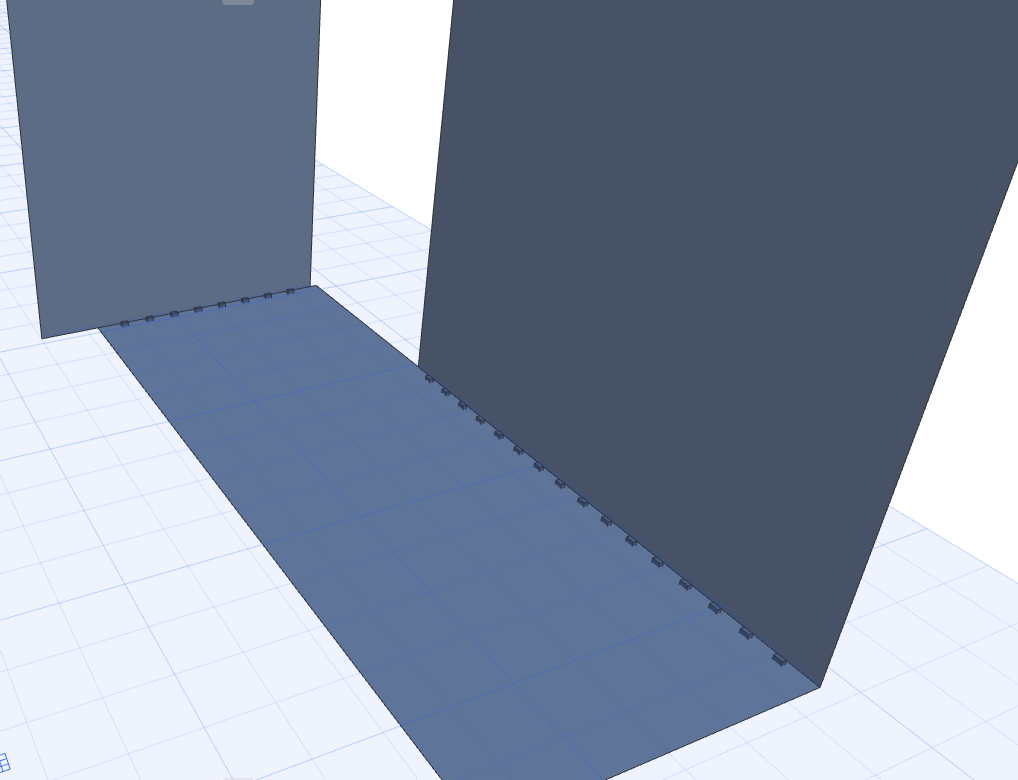

Εάν προσθέσετε αργότερα και άλλα Δομικά Αναλυτικά Μέλη στο μοντέλο, η συνδεδεμένη ακμή (τμήματα) θα εξαχθεί με τις προσαρμοσμένες τιμές βαθμού ελευθερίας, και θα εμφανιστεί κατά περίπτωση.
