Έλεγχος Ποιότητας Φυσικού Μοντέλου

Εισαγωγή

Ο έλεγχος Ποιότητας Φυσικού Μοντέλου σας βοηθά να διασφαλίσετε ότι το Φυσικό Μοντέλο είναι σωστό, φιλτράροντας για συγκεκριμένες ανωμαλίες μοντελοποίησης και γεωμετρίας. Όπως και με άλλους τύπους Ελέγχου Μοντέλου, τα αποτελέσματα (που παρατίθενται στην Αναφορά Ελέγχου Μοντέλου) εφιστούν την προσοχή σας σε πιθανά ζητήματα.

Έτσι, πιθανότατα θα εκτελέσετε τον Έλεγχο Ποιότητας Φυσικού Μοντέλου πριν εφαρμοστούν οι Κανόνες Προσαρμογής και δημιουργηθεί το Δομικό Αναλυτικό Μοντέλο.

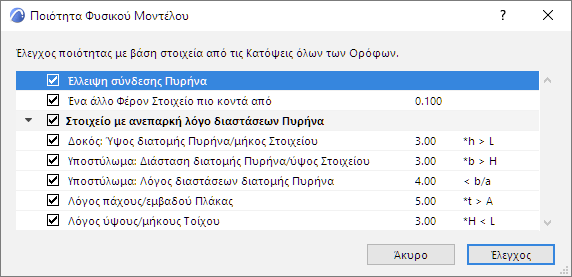

Ο διάλογος Έλεγχος Ποιότητας Φυσικού Μοντέλου περιέχει μία λίστα παραμέτρων ελέγχου. Μπορείτε να ελέγξετε το μοντέλο με βάση όλες τις παραμέτρους που αναφέρονται, ή μόνο μερικές από αυτές. Κάθε παράμετρος περιγράφεται εν συντομία παρακάτω (δείτε Παράμετροι Ελέγχου Φυσικού Μοντέλου).

Οι τιμές ορίου/ανοχής αυτών των παραμέτρων μπορούν να προσαρμοστούν - π.χ. για συμμόρφωση με τα πρότυπα μοντελοποίησης ή με τους κανόνες του λογισμικού δομικής ανάλυσης.

Πώς Λειτουργεί ο Έλεγχος Ποιότητας Φυσικού Μοντέλου

•Εστιάζει σε φυσικά δομικά στοιχεία (όχι 1D και 2D Μέλη)

•Τα κατασκευαστικά στοιχεία λαμβάνονται υπόψη ανεξάρτητα από τη Δομική Λειτουργία τους (εκτός από μία παράμετρο: δείτε Ένα άλλο Φέρον Στοιχείο πιο κοντά από)

•Ελέγχονται μόνον ορατά στοιχεία

•Εάν υπάρχουν επιλεγμένα στοιχεία: ελέγχονται μόνο τα επιλεγμένα στοιχεία

Εκτελέστε τον Έλεγχο Ποιότητας Φυσικού Μοντέλου

Στα παράθυρα 3D/Κάτοψη/Τομή:

1.Ανοίξτε Σχεδίαση > Έλεγχος Μοντέλου > Ποιότητα Φυσικού Μοντέλου

2.Ο Έλεγχος Ποιότητας Φυσικού Μοντέλου βασίζεται στις παραμέτρους που αναφέρονται (δείτε Παράμετροι Ελέγχου Φυσικού Μοντέλου για λεπτομέρειες). Μη τσεκάρετε οποιαδήποτε παράμετρο δεν πρέπει να ληφθεί υπόψη.

3.Πατήστε Έλεγχος.

4.Η Αναφορά Ελέγχου Μοντέλου ανοίγει για να εμφανίσει τα αποτελέσματα.

Δείτε: Αναφορά Ελέγχου Μοντέλου.
