Χαρτογράφηση Διατομής - Εξαγωγή
Πηγαίνετε στο Αρχείο > Διαλειτουργικότητα > SAF > Μεταφραστές SAF.

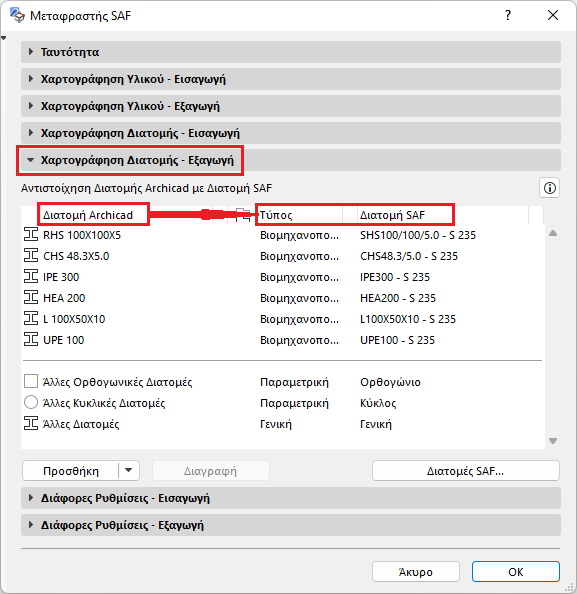

Χρησιμοποιήστε το πάνελ Χαρτογράφηση Διατομής - Εξαγωγή για να αντιστοιχήσετε 1D Μέλη τα οποία είναι Σύμπλοκες Διατομές, στα αντίστοιχα του λογισμικού λήψης (“Διατομές SAF”).
Το πρότυπο SAF ορίζει τέσσερις τύπους Διατομής:
•Βιομηχανοποιημένη: Βιομηχανικά κατασκευασμένες διατομές, με τυπική ονομασία.
•Σύνθετη: Σύνθετη διατομή που βασίζεται σε πολλαπλές βιομηχανοποιημένες διατομές (προφίλ) (π.χ. δύο διατομές I). Παράδειγμα εισαγωγής σύνθετης διατομής: προφίλ = IPE200 και παράμετροι=10mm (απόσταση μεταξύ προφίλ).
•Παραμετρική: Διατομές που ορίζονται από σχήμα και διαστάσεις (παράμετροι).
•Γενική: Εξυπηρετεί τον καθορισμό οποιουδήποτε γενικού σχήματος της διατομής. Αποτελείται από ένα ή περισσότερα κλειστά πολύγωνα, που συμπεριλαμβάνουν ανοίγματα. Αυτές δεν χρησιμοποιούν τυπική ονομασία.
Αντιστοίχηση Σύμπλοκων Διατομών (Ανά Όνομα)
Χρήση εξωτερικής βάσης δεδομένων για τη μετάφραση μη χαρτογραφημένων διατομών
