Χρήση εξωτερικής βάσης δεδομένων για τη μετάφραση μη χαρτογραφημένων διατομών

Οι εξερχόμενες Διατομές Archicad και οι εισερχόμενες 1D Διατομές SAF αντιστοιχούν με βάση τους ορισμούς στο πάνελ Χαρτογράφηση Διατομής (για Εξαγωγή και Εισαγωγή, αντιστοίχως).

Για εκείνες που ΔΕΝ έχουν αντίστοιχές τους ανά όνομα στη λίστα Αντιστοίχηση Διατομής: μπορείτε να ενεργοποιήσετε την αυτόματη αντιστοίχηση, βάσει μίας προεπιλεγμένης βάσης δεδομένων. Αυτό μπορεί να σας εξοικονομήσει πολύ χρόνο και προσπάθεια σε σύγκριση με την αντιστοίχηση με το χέρι.

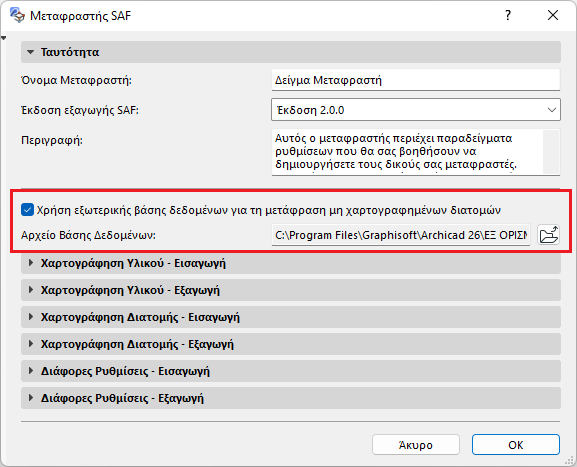

Ενεργοποιήστε αυτό το πλαίσιο ελέγχου στο πάνελ Ταυτότητα του Μεταφραστή SAF.

Εάν επιλέξετε αυτό το πλαίσιο, τότε η χαρτογράφηση διατομής θα αναφέρεται σε μία προκαθορισμένη λίστα (ένα αρχείο Excel που ονομάζεται "ExternalDB") για να χαρτογραφήσει όλες τις εξερχόμενες διατομές Archicad και τις εισερχόμενες, βιομηχανοποιημένες Διατομές που ΔΕΝ έχουν χαρτογραφηθεί ονομαστικά στα πάνελ Χαρτογράφηση Διατομής.

Σημείωση: Για κάθε εισερχόμενη Διατομή SAF που δεν έχει αντίστοιχη Διατομή στο Archicad, δημιουργείται αυτόματα μία νέα Διατομή, βασισμένη στη βάση δεδομένων Πρότυπες Διατομές Χάλυβα. Δείτε: Χρήση Τυπικής Διατομής Χάλυβα σε Υποστύλωμα ή Δοκό.

Θέση και επεξεργασία του εξωτερικού αρχείου βάσης δεδομένων (Βιομηχανοποιημένες Διατομές SAF)

Το αρχείο Excel “ExternalDB” βρίσκεται στον φάκελο "ΕΞ ΟΡΙΣΜΟΥ", όπου έχετε εγκαταστήσει το Archicad.

Ελέγξτε επίσης τον ιστότοπο Λήψεων για προκαθορισμένα αρχεία βάσης δεδομένων που μπορείτε να χρησιμοποιήσετε για αυτόν τον σκοπό. (Δείτε: Λήψη Αρχείων Δεδομένων SAF βελτιστοποιημένων για δομοστατικές εφαρμογές.)

Μπορείτε να δημιουργήσετε το δικό σας αρχείο βάσης δεδομένων, να το αποθηκεύσετε, και στη συνέχεια να το αναζητήσετε για να το χρησιμοποιήσετε. Πρέπει να χρησιμοποιήσετε ένα αρχείο Excel που αποτελείται από μόνο ένα φύλλο, με τις ίδιες δύο στήλες και ονόματα στηλών όπως στο παρεχόμενο προεπιλεγμένο αρχείο.

Σημαντικό: Μπορείτε να αντιγράψετε και να επεξεργαστείτε το προεπιλεγμένο αρχείο ExternalDB που παρέχεται στο υπόδειγμα Archicad, αλλά ΜΗΝ το μετονομάσετε ή το μετακινήσετε!

Προτεραιότητα των Κανόνων Αντιστοίχησης

Οι κανόνες για την αντιστοίχηση των Διατομών Archicad και των βιομηχανοποιημένων Διατομών SAF εφαρμόζονται με την ακόλουθη σειρά:

1.Αντιστοίχηση ανά όνομα, βάσει της λίστας του πάνελ Χαρτογράφηση Διατομής

2.Εξωτερική βάση δεδομένων (υπό την προϋπόθεση ότι το πλαίσιο "Χρήση εξωτερικής βάσης δεδομένων" είναι τσεκαρισμένο).

3.Ρύθμιση “Άλλες Διατομές”. Αυτός είναι ο γενικός ορισμός για Διατομές Archicad που δεν έχουν αντιστοιχηθεί (χαρτογραφηθεί) στα βήματα 1 και 2, παραπάνω.
