Για να χρησιμοποιήσετε αυτό το χαρακτηριστικό, χρησιμοποιήστε Έγγραφο > Δημιουργική Απεικόνιση > Παραγωγή Ταινίας Ηλιασμού.
Οι Ταινίες Hλιασμού σας επιτρέπουν να δείτε κάτω από πραγματικές συνθήκες μία ολόκληρη μελέτη ή μέρος αυτής, επιλέγοντας τη γεωγραφική θέση και τη χρονική περίοδο για την οποία θέλετε να εξετάσετε τον ηλιασμό του μοντέλου.
Αυτό που βλέπετε στην πραγματικότητα είναι μία σειρά από απλές ή φωτορεαλιστικές 3D εικόνες που ορίζονται από τις τρέχουσες Ρυθμίσεις 3D Προβολής, το τρέχον 3D Στυλ ή τις Ρυθμίσεις Φωτορεαλισμού, και τις ρυθμίσεις της Θέσης Ήλιου.
Η γεωγραφική θέση της μελέτης σας, συμπεριλαμβανομένου του Βορρά Μελέτης, έχει οριστεί στο Αρχείο > Προτιμήσεις Μελέτης > Ρυθμίσεις Τόπου.
Δείτε: Ρυθμίσεις Τόπου.
Σημείωση: Βάσει αυτών των δεδομένων, το Archicad χρησιμοποιεί τον Αλγόριθμο Ηλιακής Θέσης του Εθνικού Εργαστηρίου Ανανεώσιμων Πηγών Ενέργειας (ΗΠΑ) για τον υπολογισμό της ζενιθίας απόστασης και του αζιμουθίου του ηλίου.
Για πληροφορίες που αφορούν αυτόν τον αλγόριθμο, δείτε: Αλγόριθμος Θέσης Ήλιου.
Μπορείτε είτε να εμφανίσετε τις κινούμενες εικόνες που εμφανίζεται αμέσως στην οθόνη, είτε να αποθηκεύσετε αυτές τις εικόνες στην επιθυμητή μορφή αρχείου και να τις εμφανίσετε στο μέλλον χρησιμοποιώντας ένα πρόγραμμα προβολής ταινιών, σε οποιαδήποτε πλατφόρμα.
Όλες οι προβολές σε μία Ταινία Ηλιασμού θα παράγονται σύμφωνα με την τρέχουσα παράλληλη προβολή ή την προοπτική άποψη, συμπεριλαμβανομένης της Θέσης Ήλιου, που ορίζονται στον διάλογο Ρυθμίσεις 3D Προβολής.
Δείτε: Ρυθμίσεις 3D Προβολής.

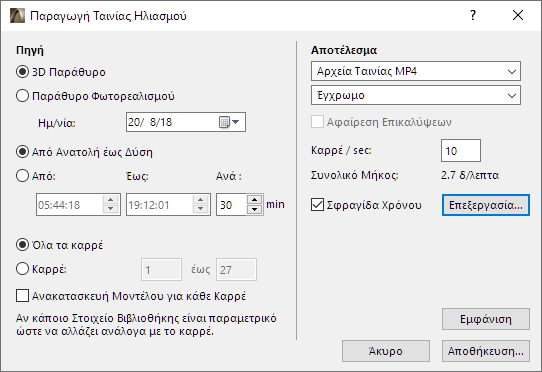

Πηγή
•Κάντε κλικ στο κουμπί 3D Παράθυρο για να χρησιμοποιήσετε το 3D Παράθυρο σαν πηγή εικόνας και παράθυρο προεπισκόπησης.
Σημείωση: Διαλέξτε ένα 3D Στυλ και ρυθμίστε τις επιλογές του τρέχοντος 3D παραθύρου, πριν την παραγωγή της Ταινίας Ηλιασμού.
•Κάντε κλικ στο Παράθυρο Φ/Ρεαλισμού για να χρησιμοποιήσετε το Παράθυρο Φ/Ρεαλισμού σαν πηγή εικόνας και σαν παράθυρο προεπισκόπησης.
Σημείωση: Διαλέξτε ένα Σκηνικό Φωτορεαλισμού για τη δημιουργία των φωτορεαλιστικών εικόνων, πριν την παραγωγή της Ταινίας Ηλιασμού.
Ημερομηνία
•Διαλέξτε τον μήνα και την ημέρα έναρξης της Ταινίας Ηλιασμού.
•Επιλέξτε τη διάρκεια της μελέτης ηλιασμού: είτε Από Ανατολή έως Δύση, είτε εισάγοντας μία συγκεκριμένη χρονική διάρκεια σε ώρες και λεπτά.
•Ανά: Ορίστε το διάστημα, σε λεπτά, για τη λήψη των εικόνων της Ταινίας Ηλιασμού κατά το χρονικό διάστημα που ορίστηκε παραπάνω.
•Κάντε κλικ στο Όλα τα Καρρέ για να υπολογιστούν οι εικόνες όλων των καρρέ της τρέχουσας Διαδρομής.
•Κάντε κλικ στο Καρρέ για να ορίσετε μία σειρά από τα καρρέ της Διαδρομής (πρώτο και τελευταίο) που θα υπολογιστούν.
Σημείωση: Οι αριθμοί που εμφανίζονται (εξ ορισμού) είναι το πρώτο και το τελευταίο καρρέ ολόκληρης της ταινίας.
Ανακατασκευή Μοντέλου για κάθε καρρέ: Αν τσεκάρετε αυτήν την επιλογή, το Archicad ανακατασκευάζει τη μελέτη μετά από κάθε καρρέ και δημιουργεί μία νέα άποψη από το ανακατασκευασμένο μοντέλο.
Σημείωση: Με αυτήν την επιλογή μπορείτε να δημιουργήσετε πρόσθετα εφφέ κίνησης, με την προϋπόθεση ότι η μελέτη σας διαθέτει Στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ που η απεικόνισή τους αλλάζει σε κάθε καρρέ. Αυτό επιτυγχάνεται αν η παράμετρος του Στοιχείου ΒΙΒΛΙΟΘΗΚΗΣ έχει οριστεί να αλλάζει, ανάλογα με τον αριθμό του καρρέ.
Αποτέλεσμα
Καθορίστε τη διάταξη της Ταινίας Ηλιασμού.
•Επιλέξτε μία διάταξη αρχείου, όπως ένα αρχείο ταινίας ή ένα σύνολο εικόνων.
•Καθορίστε το βάθος χρώματος.
Σημείωση: Υψηλότερα βάθη χρώματος έχουν ως αποτέλεσμα αυξημένα μεγέθη αρχείων.
Αφαίρεση Επικαλύψεων
Τσεκάρετε αυτό το κουτάκι για να αφαιρέσετε τις επικαλυπτόμενες γραμμές από την αποθηκευμένη εικόνα(ες).
Αυτή η επιλογή είναι διαθέσιμη όταν:
•η 3D Μηχανή είναι η Διανυσματική Μηχανή (όχι η Επιτάχυνση Υλισμικού)
•εξάγετε συγκεκριμένα Καρρέ (όχι όλα τα Καρρέ)
•η επιλεγμένη διάταξη αρχείου είναι είτε PMK, είτε Archicad 2D Στοιχεία.
Καρρέ / sec: Εισάγετε εδώ έναν αριθμό καρρέ ανά δ/λεπτο.
Συνολικό Μήκος: Το μήκος της ταινίας εμφανίζεται σε δ/λεπτα, και προκύπτει από διαίρεση του συνολικού αριθμού καρρέ με τα Καρρέ / sec, ως ένδειξη για το πόσο χρονικό διάστημα θα διαρκεί η αποθηκευμένη ταινία.
•Τσεκάρετέ το για να προσθέσετε αυτήν την πληροφορία στην Ταινία Ηλιασμού (διαθέσιμη όταν αποθηκεύετε σε διάταξη ταινίας)
•Πατήστε Επεξεργασία για να καθορίσετε το περιεχόμενο, την εμφάνιση και τη θέση της Σφραγίδας Χρόνου.
Εμφάνιση
Πατήστε Εμφάνιση για να επεξεργαστείτε την Ταινία Ηλιασμού και να δείτε τις εικόνες χωρίς να τις αποθηκεύσετε. Μπορείτε να αποθηκεύσετε την ταινία αργότερα, ανοίγοντας πάλι τον διάλογο και πατώντας Αποθήκευση.
Υπόδειξη: Για να δείτε μόνο μία μικρή σειρά καρρέ, ρυθμίστε το εύρος των Καρρέ.
Οι ακόλουθες εικόνες απεικονίζουν το ίδιο τμήμα ενός κτηρίου σε διάφορες ώρες της ημέρας, που συμπεριλαμβάνουν την ανατολή, μία ώρα αργότερα, δύο ώρες αργότερα και το απόγευμα.
