Ρυθμίσεις Περιβάλλοντος (Ενεργειακή Αξιολόγηση)

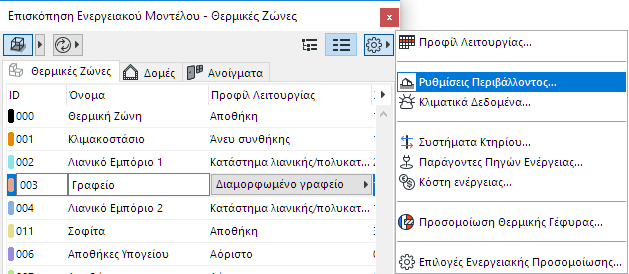

Ανοίξτε αυτόν τον διάλογο από το pop-up της Παλέτας Επισκόπηση Μοντέλου που είναι άνω δεξιά, ή από το Σχεδίαση > Ενεργειακή Αξιολόγηση > Ρυθμίσεις Περιβάλλοντος.
Ο διάλογος Ρυθμίσεις Περιβάλλοντος περιέχει:
•Ρυθμίσεις: Τόπος και Κλίμα, Επίπεδο Εδάφους, Τύπος Εδάφους, Περιβάλλον
•Συνδέσεις με άλλους διαλόγους: Ρυθμίσεις Τόπου, Κλιματικά Δεδομένα, Θερμοπερατότητα Επιφάνειας, Αντιανεμική Προστασία, Εξωτερικός Σκιασμός
Ρυθμίσεις Τόπου
Η Ενεργειακή Αξιολόγηση με βάση τη γεωγραφική θέση του κτηρίου σας, λαμβάνει τα Κλιματικά Δεδομένα από τον Κλιματικό Server της StruSoft. Χρησιμοποιήστε το κουμπί Ρυθμίσεις Τόπου στο πάνελ Ρυθμίσεις Περιβάλλοντος για να οδηγηθείτε σε αυτόν τον διάλογο του Archicad.
Δείτε: Ρυθμίσεις Τόπου.
Αυτός ο έλεγχος βρίσκεται στον διάλογο Ρυθμίσεις Περιβάλλοντος.

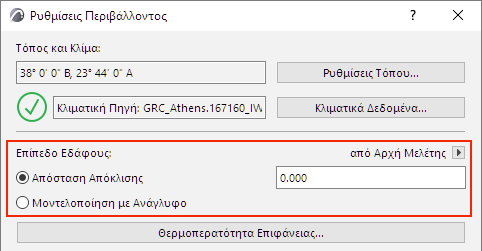

Στο Archicad, η σύνδεση του εδάφους με το κτήριο μπορεί να μοντελοποιηθεί με δύο τρόπους για τις ανάγκες της Ενεργειακής Αξιολόγησης:

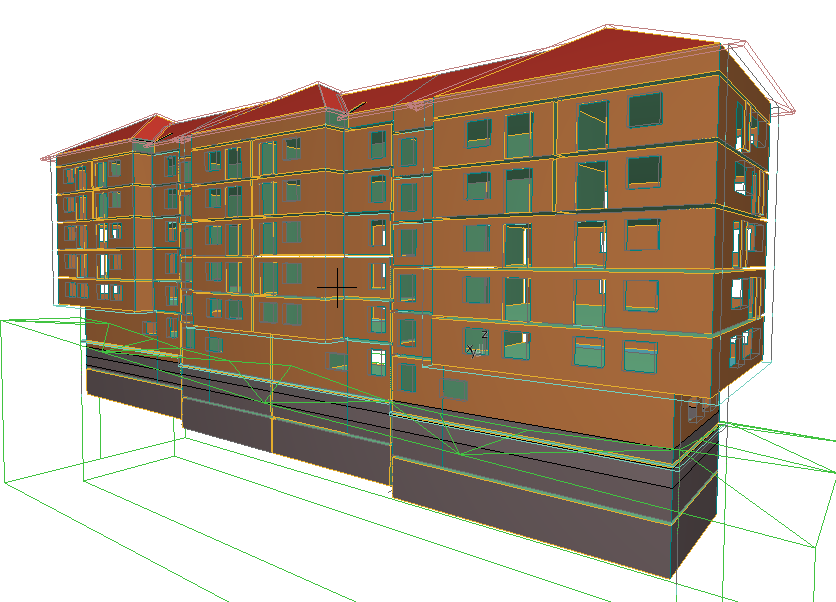

•Απόσταση Απόκλισης: η απόσταση που αποκλίνει το πεζοδρόμιο είτε από την Αρχή Μελέτης, είτε από μία προκαθορισμένη Στάθμη Αναφοράς.

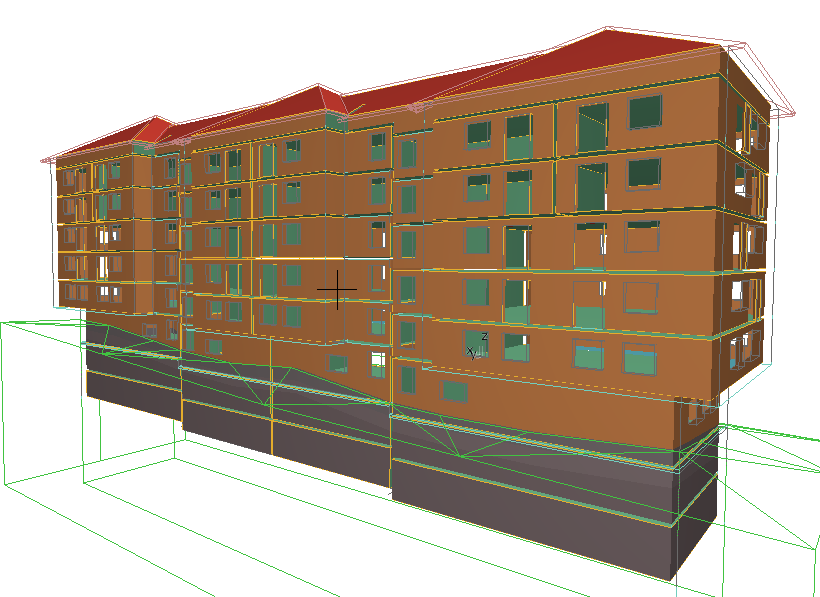

•Μοντελοποίηση με Ανάγλυφο: χρησιμοποιήστε το εργαλείο Ανάγλυφο για να αποδώσετε (μοντελοποιήσετε) το έδαφος γύρω από το κτήριο, εάν δεν είναι απολύτως επίπεδο, για μεγαλύτερη ακρίβεια της ενεργειακής μοντελοποίησης των δομών που εφάπτονται του εδάφους.

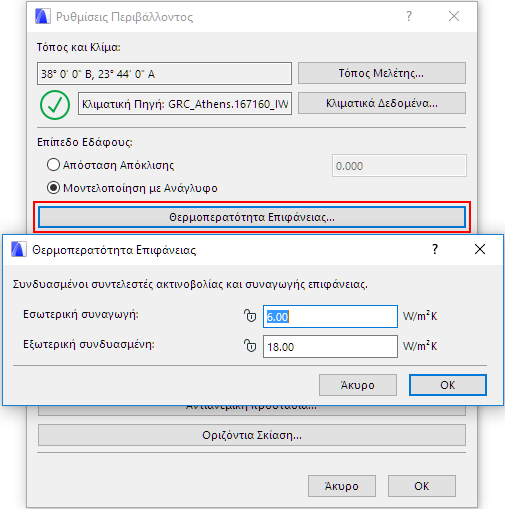

Αυτός ο διάλογος χρησιμοποιείται για να καθορίσετε τους συντελεστές θερμοπερατότητας (συνδυασμός Εσωτερικής και Εξωτερικής) για όλες τις αδιαφανείς δομές της μελέτης. Ενώ οι συντελεστές επιφάνειας που εισάγονται στην Αριθμομηχανή Τιμής-U επηρεάζουν μόνον τους στατικούς υπολογισμούς θερμικής απόδοσης σε επίπεδο μεμονωμένων δομών, οι γενικές ρυθμίσεις στο πάνελ Θερμοπερατότητα Επιφάνειας χρησιμοποιούνται στη δυναμική προσομοίωση ενεργειακού ισοζυγίου.
Συστήνεται στους χρήστες να αλλάζουν τις προκαθορισμένες γενικές τιμές συντελεστή επιφάνειας, μόνον όταν τα τοπικά πρότυπα προδιαγράφουν τη χρήση άλλων τιμών.
Από το pop-up, διαλέξτε την επιλογή που περιγράφει καλύτερα τον τύπο (είδος) του εδάφους του τόπου που βρίσκεται το κτήριο. Αυτή η ρύθμιση είναι η βάση υπολογισμού της ροής θερμότητας μέσω των δομών που εφάπτονται του εδάφους.
Οι εφαρμοστέες τιμές Θερμικής Αγωγιμότητας, Πυκνότητας και Θερμοχωρητικότητας εμφανίζονται κάτω από τον επιλεγμένο τύπο του εδάφους.

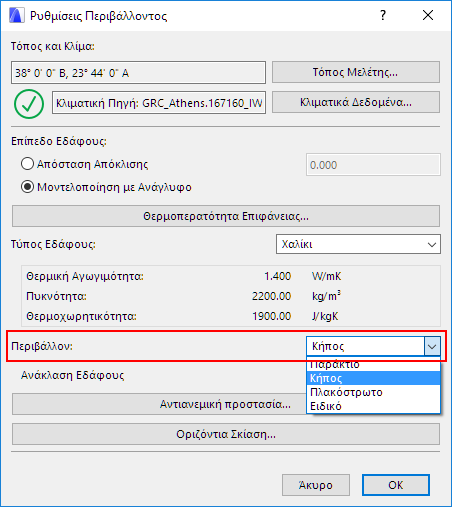

Διαλέξτε το Περιβάλλον που περιγράφει καλύτερα τον περιβάλλοντα χώρο του κτηρίου σας: Παράκτιο, Κήπος, Πλακόστρωτο ή Ειδικό.
Αυτή η ρύθμιση χρησιμοποιείται, όταν υπολογίζετε την επίδραση της έμμεσης ηλιακής ακτινοβολίας.

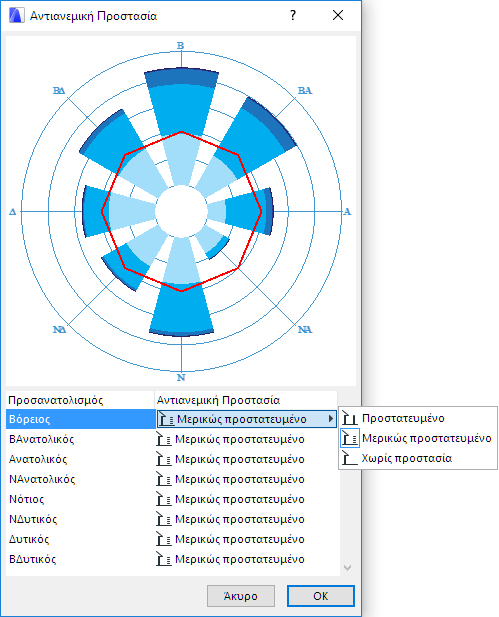

Από τον διάλογο Ρυθμίσεις Περιβάλλοντος, κάντε κλικ στην Αντιανεμική προστασία για να ανοίξετε τον ομώνυμο διάλογο.
Το πολικό διάγραμμα παρουσιάζει τις 8 κύριες διευθύνσεις. Το μήκος κάθε τμήματος αντιπροσωπεύει τη συχνότητα (ως ποσοστό, κατά τη διάρκεια ενός έτους) του ανέμου κατά τη δεδομένη διεύθυνση, καθώς και την ταχύτητά του.
Εδώ, για κάθε προσανατολισμό του κτηρίου, επιλέξτε το κατάλληλο επίπεδο Αντιανεμικής Προστασίας: Προστατευμένο, Μερικώς προστατευμένο ή Χωρίς προστασία. Για κάθε προσανατολισμό, τοποθετείται ένα σημείο στο γράφημα που εκφράζει την αντιανεμική προστασία (όσο πιο έξω είναι το σημείο, τόσο μεγαλύτερος είναι ο δείκτης προστασίας) και τα σημεία συνδέονται με μία κόκκινη γραμμή.
Η βάσει μοντέλου λειτουργία Ηλιακής Ανάλυσης της Ενεργειακής Αξιολόγησης του Archicad, επενεργεί μόνον στα διαφανή στοιχεία του κελύφους του κτηρίου. Ωστόσο, δεν καθορίζει αυτόματα τον βαθμό με τον οποίο τα εξωτερικά αντικείμενα ρίχνουν σκιές στα αδιαφανή στοιχεία του κελύφους του κτιρίου.

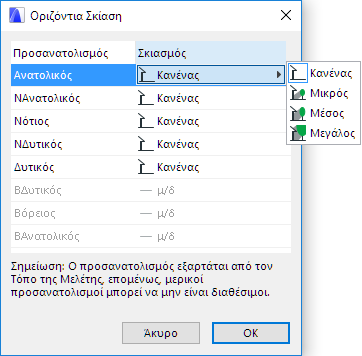

Χρησιμοποιήστε το κουμπί Οριζόντια Σκίαση για να ανοίξετε έναν ξεχωριστό διάλογο που περιέχει λίστα με τις όψεις του κτηρίου που δέχονται το ηλιακό φως (η λίστα Προσανατολισμός μπορεί να διαφέρει ανάλογα με τον τόπο του έργου της μελέτης).
Για κάθε προσανατολισμό, διαλέξτε τις επιλογές που περιγράφουν καλύτερα τον σκιασμό που προκύπτει από εξωτερικά αντικείμενα (κάντε μία επιλογή - Κανένας, Μικρός, Μέσος ή Μεγάλος).
