CAD Διατάξεις που Αποθηκεύει το Archicad

Αρχείο DWF (.dwf)

Μπορείτε να αποθηκεύετε απόψεις Κάτοψης και Τομής/Όψης/ΕΟψης ή 3D Εγγράφου σε DWF (Drawing Web Format):

Πηγαίνετε στον όροφο ή στην Τομή/Όψη/ΕΟψη ή στο 3D Έγγραφο που θέλετε και επιλέξτε την εντολή Αποθήκευση ως από το μενού Αρχείο. Επιλέξτε τη διάταξη αρχείου DWF από τη λίστα, κάντε κλικ στο Αποθήκευση και διαλέξτε μία από τις ακόλουθες επιλογές:

•ASCII - αναγνώσιμο και επεξεργάσιμο αρχείο κειμένου ASCII. Μπορεί να είναι αρκετά μεγάλο.

•Binary - δυαδικό αρχείο με μικρότερο μέγεθος από την ascii έκδοση

•Συμπιεσμένο Binary - το μικρότερο σε μέγεθος αρχείο για εύκολη μεταφορά.

•Το αρχείο DWF που αποθηκεύσατε μπορείτε να το δείτε με οποιονδήποτε περιηγητή διαδικτύου που υποστηρίζει το DWF Plug-In. Μπορείτε να κατεβάσετε μία εφαρμογή προβολής DWF από: https://www.autodesk.com/products/design-review/download. Υπάρχει επίσης ένας άλλος ελεύθερος viewer, βασισμένος σε Java - με κάποιους περιορισμούς - στην παρακάτω διεύθυνση: http://www.cadviewer.com.

Αρχεία DXF/DWG (.dxf, .dwg)

Για λεπτομέρειες, δείτε: Αποθήκευση Αρχείων DWG/DXF.

MicroStation Design (.dgn) - έκδοση 7

Χρησιμοποιήστε το Αρχείο > Αποθήκευση ως... και επιλέξτε τη διάταξη εγγράφου MicroStation Design (.dgn).

Ο μετατροπέας Archicad σε MicroStation εξάγει από το Archicad 2D απόψεις (παράθυρα κάτοψης, όψης και τομής) σε διάταξη 2D MicroStation (μόνο έκδοση 7).

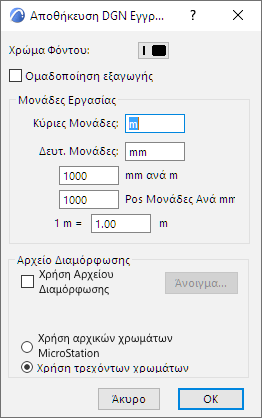

Στον διάλογο που εμφανίζεται:

Καθορίστε το χρώμα φόντου και τις Μονάδες Εργασίας για το εξαγόμενο αρχείο.

Όλα τα στοιχεία εξάγονται σαν απλές σχεδιαστικές οντότητες (σημεία, γραμμές, τόξα, κείμενα, πολυγωνικές, τρίγωνα και πολύγωνα).

Αρχείο Διαμόρφωσης

Κατά την εξαγωγή, θα σας ζητηθεί να ορίσετε ένα προαιρετικό αρχείο διαμόρφωσης (.txt), το οποίο ελέγχει τις μετατροπές ριζόχαρτου, τύπος γραμμής, γραφής και χρώματος.

•Η διάταξη DGN v7 περιορίζεται σε 64 ριζόχαρτα. Αν το αρχείο του Archicad περιέχει περισσότερα, τότε θα χρησιμοποιεί το ένα μετά το άλλο. Το αρχείο διαμόρφωσης (configuration file) μπορεί να ελέγχει την αντιστοιχία μεταξύ των ριζόχαρτων. Σε περίπτωση απουσίας του αρχείου διαμόρφωσης, η εξ ορισμού σειρά θα είναι αλφαβητική.

•Μετατροπή χρώματος πένας: Ορίζεται στο αρχείο διαμόρφωσης. Διαφορετικά, το Add-On θα χρησιμοποιήσει τους εξ ορισμού προσδιορισμούς.

•Μετατροπή Γραφής. Αν δεν υπάρχει τέτοιο αρχείο, το Add-On θα τις αντικαταστήσει με τη διεθνή διανυσματική γραφή (διαθέσιμη πάντα στο MicroStation).

–Αν ορίσετε μετατροπή Chicago-Chicago, σιγουρευτείτε ότι η TrueType γραφή Chicago είναι φορτωμένη στο MicroStation (με την εντολή Element > Text > View > File > Import). Αν δεν είναι εγκατεστημένη, θα γυρίσει στην προκαθορισμένη (International/Διεθνή).

Αν θέλετε τα κείμενα να έχουν την ίδια εμφάνιση, χρησιμοποιήστε στο σχέδιο μη αναλογική γραφή (π.χ., Courier).

Με την τρέχουσα έκδοση δεν εξάγονται τα ράστερ και οι γραμμές από Σύμβολα του Archicad.

Αφού φορτωθεί το DGN αρχείο στο MicroStation, πρέπει να επιλέξετε την εντολή Full View, ώστε να δείτε όλο το σχέδιο διότι δεν ρυθμίζει αυτόματα την κλίμακα.

Δείτε επίσης: Άνοιγμα MicroStation Design (.dgn) - εκδόσεις 7 ή 8.
