CAD Διατάξεις που Ανοίγει το Archicad
Το DWF (Drawing Web Format), είναι μία διανυσματική διάταξη 2D γραφικών που δημιουργήθηκε από την Autodesk.
Το DWF αρχείο θα περιέχει όλα τα σχεδιαστικά στοιχεία με μερικές εξαιρέσεις και περιορισμούς:
•εικόνες: εξαιτίας των περιορισμών της διάταξης, μόνον απλές εικόνες εγγράφονται σε ένα αρχείο DWF,
•κάμερες: δεν θα συμπεριλαμβάνονται.
Το Archicad ανοίγει όλες τις διατάξεις αρχείων DWG, αρχίζοντας από το Autocad 2000.
Αν επιλέξετε αυτόν τον τύπο αρχείου, στον διάλογο Άνοιγμα αρχείου θα εμφανιστεί το κουμπί Ρυθμίσεις, που ανοίγει τον διάλογο Διαμόρφωση Μετάφρασης DXF-DWG.
Για λεπτομέρειες, δείτε: Άνοιγμα Αρχείων DWG/DXF.
Εντούτοις, στις περισσότερες περιπτώσεις δεν χρειάζεται να προσαρμόσετε αυτές τις ρυθμίσεις μετάφρασης, διότι η προκαθορισμένη διαμόρφωση καλύπτει με επιτυχία το άνοιγμα ενός αρχείου DXF/DWG.
Σημείωση: Αν εργάζεστε στο AutoCAD και ανοίξετε ένα DWG που αποθηκεύτηκε αρχικά από το Archicad, μπορεί να εμφανιστεί ένα μήνυμα Προειδοποίησης. Εντούτοις, πρέπει να προχωρήσετε και να εργαστείτε με το αποθηκευμένο DWG στο AutoCAD, διότι δεν πρόκειται να έχετε κανένα πρόβλημα σταθερότητας.
MicroStation Design (.dgn) - εκδόσεις 7 ή 8
Κάντε μία από τις παρακάτω ενέργειες:
•Χρησιμοποιήστε Αρχείο > Εξωτερικό Περιεχόμενο > Τοποθέτηση Εξωτερικού Σχεδίου και επιλέξτε ένα αρχείο MicroStation Design (.dgn) (έκδοση 7 ή 8)
•Χρησιμοποιήστε Αρχείο > Άνοιγμα και επιλέξτε ένα αρχείο MicroStation Design (.dgn) (έκδοση 7 ή 8)
•Σύρετε και αφήστε ένα αρχείο .dgn για εισαγωγή του στην τρέχουσα μελέτη Archicad.

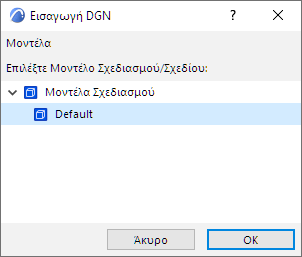

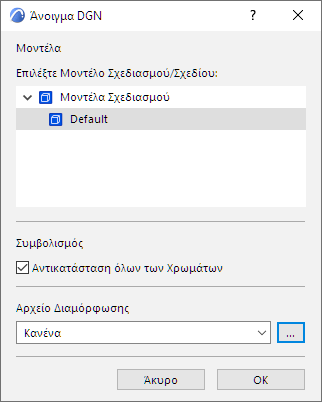

Ορίστε επιλογές στον διάλογο Άνοιγμα DGN ή στον διάλογο Εισαγωγή DGN, κατά περίπτωση:
Μοντέλο Design/Drawing Σχεδιασμού/Σχεδίου)
Χρησιμοποιήστε το pop-up για να επιλέξετε ένα από τα μοντέλα του DGN μοντέλου (εάν περιέχει πολλά μοντέλα).
Συμβολισμός
Αντικατάσταση Όλων των Χρωμάτων: Το Σύνολο Πενών του Archicad αντικαθίσταται, χρησιμοποιώντας τον πίνακα χρωμάτων DGN.
Σημείωση: Εάν τσεκάρετε αυτό το κουτάκι, και εάν χρησιμοποιείτε ένα αρχείο διαμόρφωσης, οι ορισμοί του θα αντικαταστήσουν το Σύνολο Πενών του Archicad.
Αρχείο Διαμόρφωσης
Προαιρετικό. Ένα προκαθορισμένο αρχείο διαμόρφωσης (txt) είναι διαθέσιμο στον φάκελο ΕΞ ΟΡΙΣΜΟΥ του Archicad. Χρησιμοποιήστε ή προσαρμόστε ένα αρχείο διαμόρφωσης για να διασφαλίσετε μετατροπές κατά τα πρότυπα της εταιρείας/γραφείου.

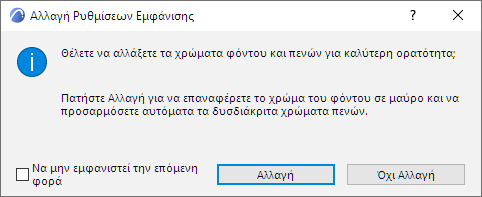

Εάν χρησιμοποιήσατε Αρχείο > Άνοιγμα για να ανοίξετε το αρχείο DGN: θα εμφανιστεί ένας διάλογος, με την επιλογή αλλαγής του χρώματος φόντου σε μαύρο.
Δείτε επίσης: Αποθήκευση ως MicroStation Design (.dgn) - έκδοση 7.
