Μετατροπή Ριζόχαρτου για IFC Εισαγωγή

Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές

Διαλέξτε έναν Μεταφραστή για Εισαγωγή και ανοίξτε την προρρύθμιση Μετατροπή Ριζόχαρτου.

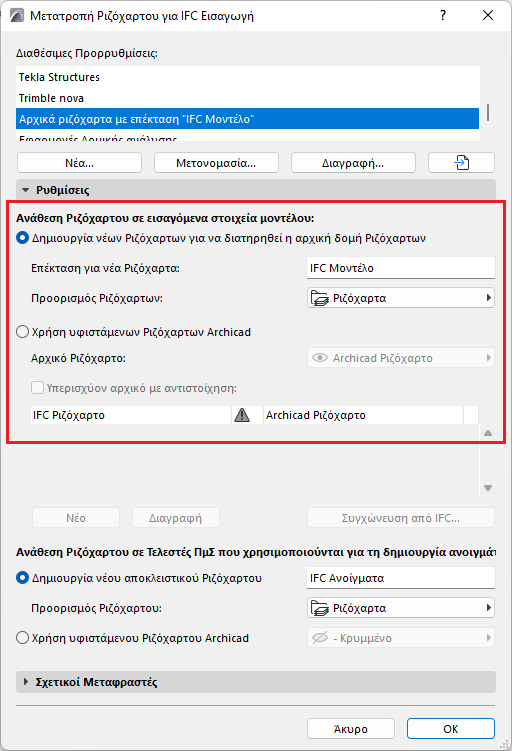

Χρησιμοποιήστε αυτόν τον διάλογο για να καθορίσετε τη μέθοδο τοποθέτησης των εισαγόμενων στοιχείων στα ριζόχαρτα Archicad.

Δημιουργία νέων Ριζόχαρτων για να διατηρηθεί η αρχική δομή Ριζόχαρτων

Το Archicad θα δημιουργήσει ριζόχαρτα, χρησιμοποιώντας τα αρχικά ονόματα ριζόχαρτων (π.χ. IfcPresentationLayerAssignment) του IFC μοντέλου, και θα τοποθετήσει τα εισαγόμενα στοιχεία σε αυτά τα ριζόχαρτα.

•Επέκταση για νέα Ριζόχαρτα: Προσθέστε μία ειδική επέκταση (όπως "IFC Model") σε κάθε Όνομα Ριζόχαρτου. Αυτό σας επιτρέπει να ταξινομείτε τα Ριζόχαρτα με βάση την επέκταση στις Ρυθμίσεις Ριζόχαρτων του Archicad.

•Προορισμός Ριζόχαρτων: Επιλέξτε έναν φάκελο για τα IFC Ριζόχαρτα. Προεπιλεγμένος προορισμός είναι ο ριζικός φάκελος «Ριζόχαρτα".

Χρήση υφιστάμενων Ριζόχαρτων Archicad

Από το pop-up Αρχικό Ριζόχαρτο, διαλέξτε ένα υφιστάμενο ριζόχαρτο της μελέτης Archicad στο οποίο θα τοποθετηθούν τα εισαγόμενα στοιχεία.

Υπερισχύον αρχικό με αντιστοίχηση

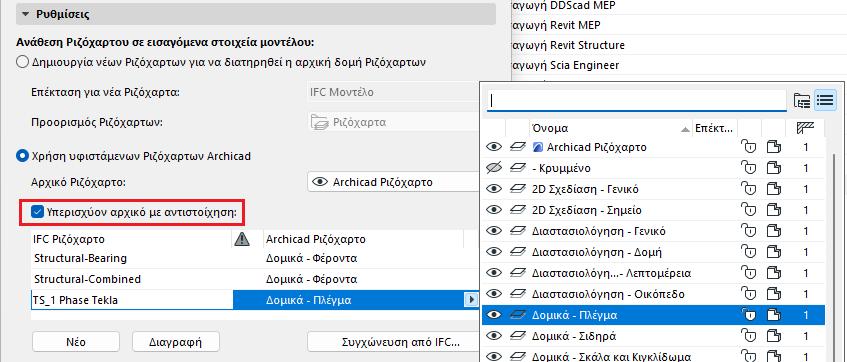

Τσεκάρετε αυτό το κουτάκι για να αντιστοιχήσετε χειροκίνητα ριζόχαρτα, αντί να χρησιμοποιήσετε το αρχικό Ριζόχαρτο που ανατέθηκε από το pop-up.

Για να προσθέσετε ονόματα IFC Ριζόχαρτων στη λίστα αντιστοίχησης:

•Κάντε κλικ στο νέο, ή

•Κάντε κλικ στην επιλογή Συγχώνευση από IFC και αναζητήστε ένα αρχείο IFC. Τα ονόματα των ριζόχαρτων του αρχείου θα προστεθούν στη λίστα.

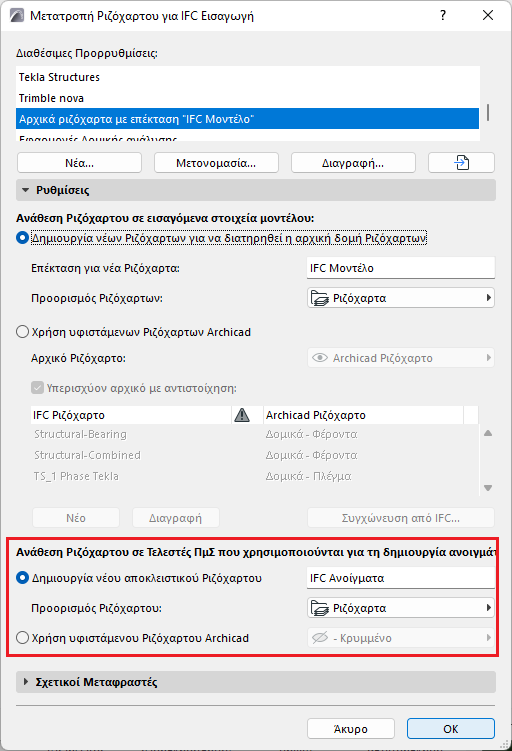

Ανάθεση Ριζόχαρτου σε Τελεστές ΠμΣ που χρησιμοποιούνται για τη δημιουργία ανοιγμάτων

Μερικά εισαγόμενα ανοίγματα μπορούν να δημιουργηθούν στο Archicad, μόνο με τη χρήση Πράξεων Μεταξύ Στερεών. Σε τέτοιες περιπτώσεις, το Archicad χρησιμοποιεί στοιχεία τελεστές για την αυτόματη δημιουργία ανοιγμάτων, μέσω ΠμΣ.

Στην IFC εισαγωγή, μπορείτε να καθορίσετε τις ρυθμίσεις ριζόχαρτου αυτών των στοιχείων τελεστών των ΠμΣ:

•Δημιουργήστε νέο ειδικό Ριζόχαρτο: Εισάγετε όνομα για το νέο Ριζόχαρτο.

•Προορισμός Ριζόχαρτων: Επιλέξτε έναν φάκελο για το νέο Ριζόχαρτο

•Χρήση υπάρχοντος Ριζόχαρτου Archicad: Επιλέξτε ένα Ριζόχαρτο από τη μελέτη Archicad για τα στοιχεία Τελεστής ΠμΣ.

Σημείωση: Εάν μετακινήσετε οποιοδήποτε από τα στοιχεία-στόχος, βεβαιωθείτε ότι τα ριζόχαρτα των στοιχείων τελεστής είναι ορατά, και μετακινήστε μαζί τα στοιχεία στόχος και τελεστής: κάντε αυτό για να αποφύγετε την τροποποίηση της αρχικής γεωμετρίας των εισαγόμενων στοιχείων.

Σχόλια για την Μετατροπή Ριζόχαρτου:

•Η διαδικασία εισαγωγής ορίζει αυτόματα αριθμό ομάδας αλληλοτομίας για όλα τα εισαγόμενα ριζόχαρτα, και αυτός ο αριθμός θα διαφέρει από τον αριθμό ομάδας αλληλοτομίας ριζόχαρτων της τρέχουσας μελέτης. Αυτή η διαφορά εξασφαλίζει ότι τα στοιχεία των εισαγόμενων ριζόχαρτων δεν θα τέμνονται με τα υφιστάμενα στοιχεία της μελέτης.

•Εάν τα στοιχεία έχουν μετατραπεί σε ομόλογά τους κατασκευαστικά στοιχεία εργαλείων του Archicad, δηλαδή, δεν έχουν μετατραπεί σε Αντικείμενα ή Μορφές (δείτε Μετατροπή Γεωμετρίας για IFC Εισαγωγή πιο πάνω), τότε τα στοιχεία των ίδιων ριζόχαρτων μπορεί να έχουν τροποποιημένη τη γεωμετρία τους, εξ αιτίας των αυτόματων διασταυρώσεων. Για να αποφύγετε κάτι τέτοιο, ρυθμίστε τον αριθμό ομάδας αλληλοτομίας σε 0.

•Εάν στο Archicad υπάρχουν ριζόχαρτα με τα ίδια ονόματα, δεν θα δημιουργηθεί κανένα νέο ριζόχαρτο. Τα εισαγόμενα στοιχεία τοποθετούνται στα αντίστοιχα υπάρχοντα ριζόχαρτα Archicad.
