Αντιστοιχία Ιδιότητας για IFC Εξαγωγή
Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές

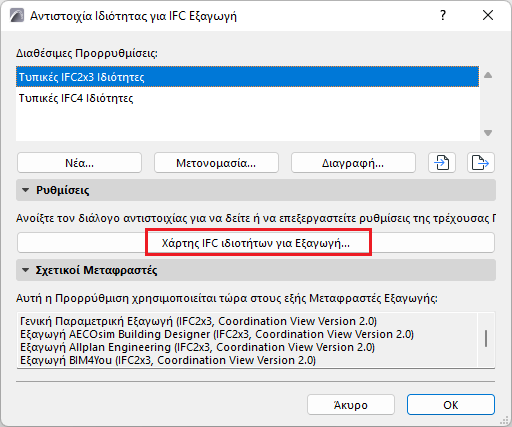

Διαλέξτε έναν Μεταφραστή για Εξαγωγή και ανοίξτε την προρρύθμιση Αντιστοιχία Ιδιότητας.
Από τον διάλογο αυτής της προρρύθμισης, κάντε κλικ στο Χάρτης IFC Ιδιοτήτων για Εξαγωγή για να προσπελάσετε τους ορισμούς αντιστοιχίας.
Αυτές οι αντιστοιχίες καθορίζουν τις IFC ιδιότητες που ανατίθενται σε στοιχεία όταν εξάγονται από το Archicad.

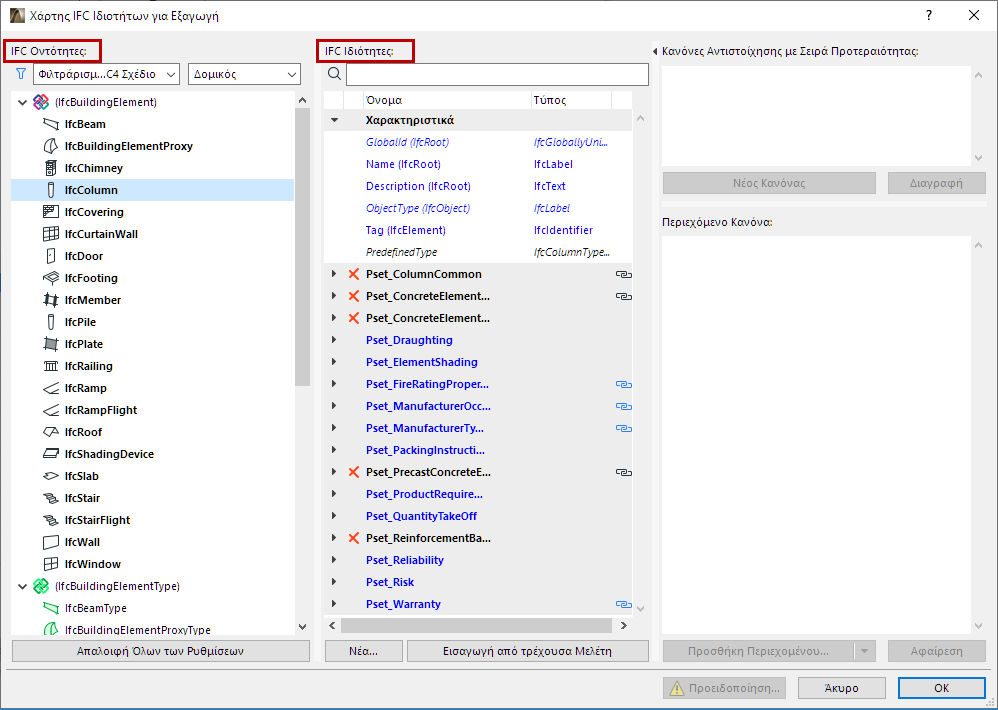

Ιεραρχική Λίστα IFC Οντοτήτων
Οι IFC Οντότητες παρατίθενται στην ιεραρχία, στα αριστερά.
•Χρησιμοποιήστε τα pop-ups εάν χρειάζεται, για να φιλτράρετε την ιεραρχική λίστα:
–φιλτράρισμα βάσει Σχεδίου (IFC2x3 ή IFC4)
-Σημείωση: Μία γονική οντότητα, εάν μπορεί να χρησιμοποιηθεί για αντιστοιχία ιδιότητας, θα εμφανιστεί ακόμα και εάν δεν ανήκει στο Σχέδιο στο τρέχον φίλτρο
–φιλτράρισμα ανά τομέα (Δομικό ή ΜΗΥ). Για παράδειγμα, ο Δομικός τομέας περιέχει τους τύπους (IfcBuildingElement) δομικού στοιχείου (IfcBeam, IfcColumn, κ.λπ.) ενώ ο ΜΗΥ τομέας περιέχει τους τύπους IfcDistribution.
–φιλτράρισμα ανά τύπους IFC Ανάθεσης, Αντικείμενα IFC Τύπου, ή τύπους IFC Χωρικού στοιχείου (IfcSpatialStructureElements: IfcSite, IfcBuilding, IfcBuildingStorey και IfcSpace).
Φιλτράρισμα IFC Οντοτήτων σε Ιεραρχική Λίστα
Σημείωση: Οι IFC Οντότητες σε παρένθεση είναι απαραίτητες στο IFC Σχέδιο, αλλά δεν έχουν κανένα στοιχείο του Archicad να τους έχει ανατεθεί απευθείας.

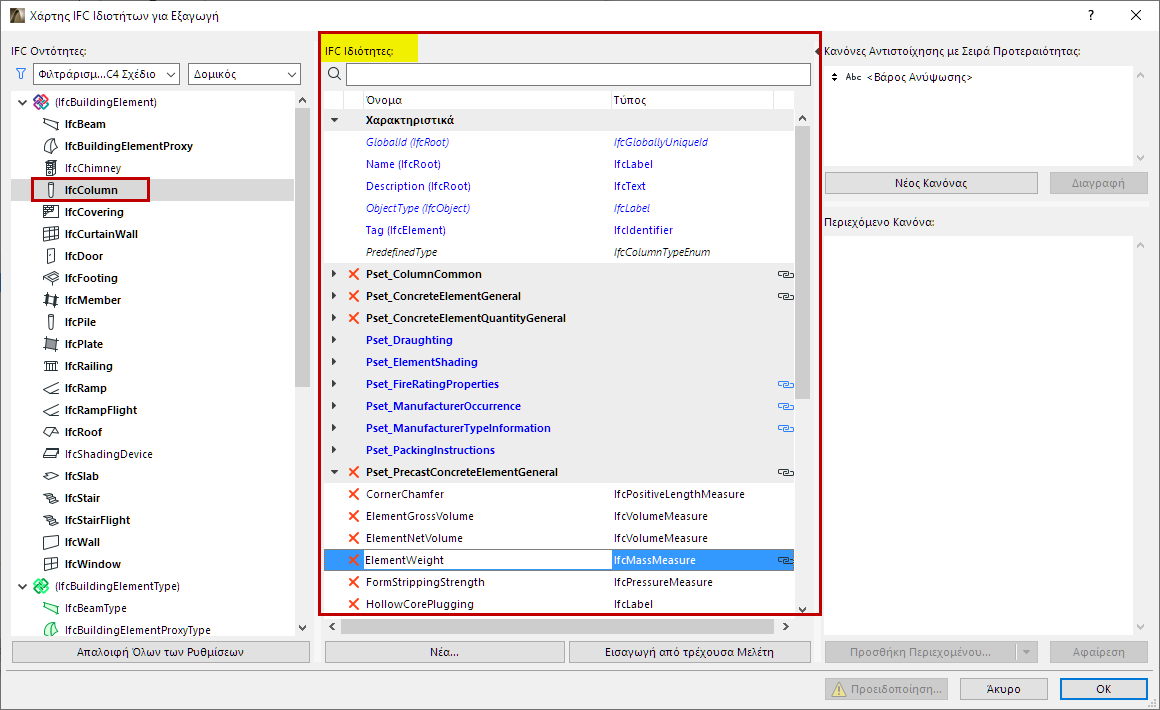

Λίστα IFC Ιδιοτήτων
Οι IFC Ιδιότητες κάθε επιλεγμένης οντότητα παρατίθενται στη στήλη IFC Ιδιότητες.

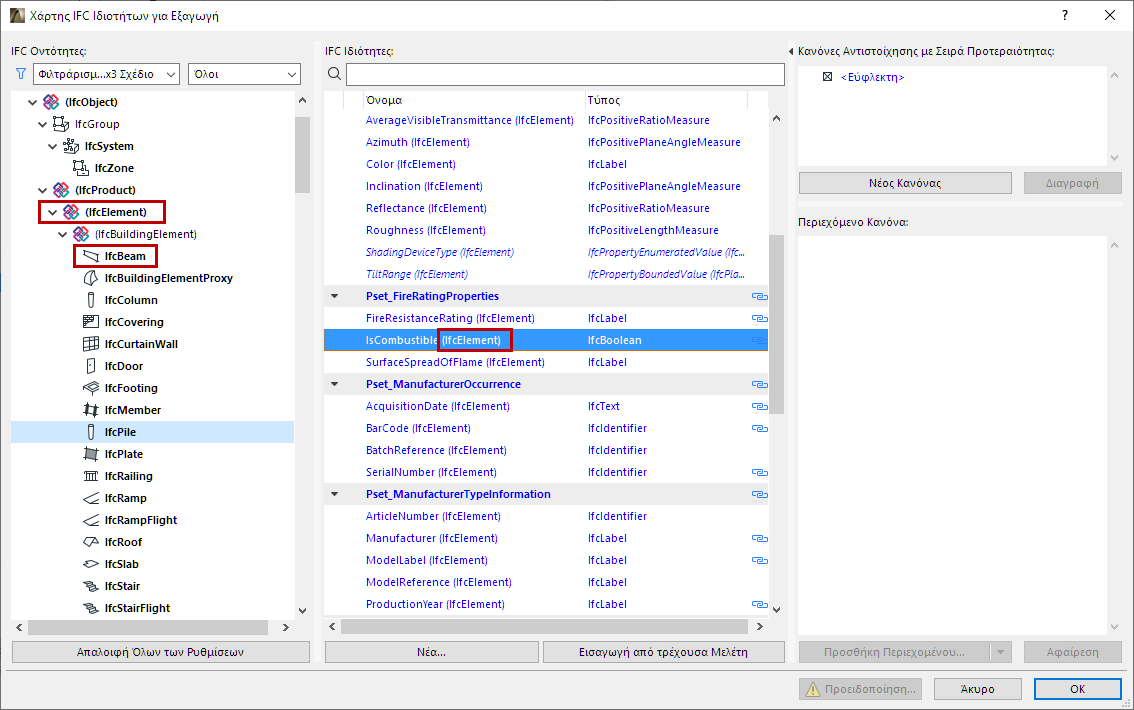

•Τα δεδομένα ιδιότητας που έχουν ανατεθεί σε ένα γονικό στοιχείο (όπως το IfcElement) ανατίθενται αυτομάτως σε όλα τα θυγατρικά στοιχεία του (π.χ. IfcBeam, IfcColumn, IfcSlab, IfcWall, κ.λπ.)
•X: Διαγράψτε οποιοδήποτε στοιχείο δεδομένων με κλικ στο κόκκινο X. Τα χαρακτηριστικά δεν μπορούν να διαγραφούν.
•Έντονος Τύπος: Οι IFC Οντότητες που τους έχουν ανατεθεί δεδομένα συνόλου ιδιοτήτων εμφανίζονται με Έντονη Γραφή.
•Μπλε Τύπος: Οι Ιδιότητες ενός θυγατρικού στοιχείου εμφανίζονται με μπλε γραφή. Μπορείτε να δείτε το όνομα του γονικού τύπου τους μέσα σε παρενθέσεις.

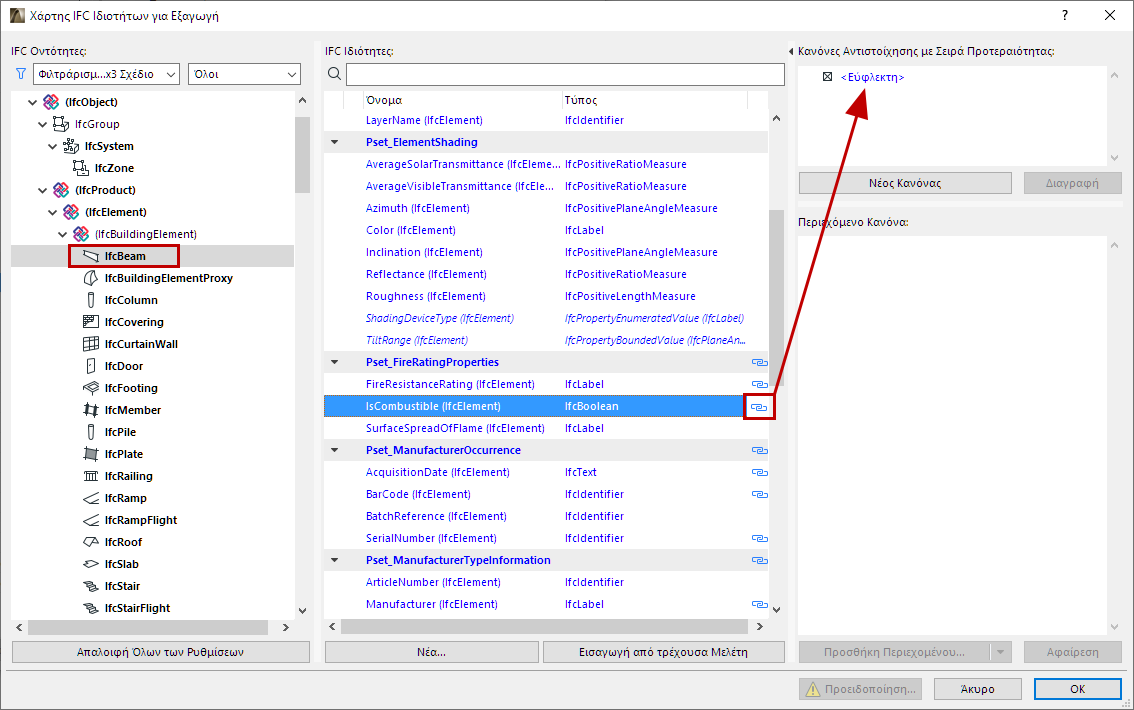

•Εικονίδιο Αλυσίδα: Υποδεικνύει ότι η ιδιότητα έχει έναν κανόνα αντιστοίχησης. Δείτε τον κανόνα αντιστοίχησής της, στη δεξιά πλευρά του διαλόγου.
Δείτε: Πώς θα δημιουργήσετε έναν Κανόνα Αντιστοίχησης:.
Η ανάθεση ιδιότητας μπορεί να τροποποιηθεί μόνο στο γονικό επίπεδο. Επομένως, για να δημιουργήσετε μία κοινή Ιδιότητα για όλα τα δομικά στοιχεία, δεν χρειάζεται να την δημιουργήσετε για κάθε έναν τύπο δομικού στοιχείου (IfcWall, IfcColumn, IfcSlab, κ.λπ.): Αντ' αυτού, δημιουργήστε την μία φορά σε ένα υψηλότερο επίπεδο (π.χ. στο IfcElement).
Προσθήκη Νέας Αναφοράς Ιδιότητας/Ταξινόμησης
1.Επιλέξτε το στοιχείο.
2.Κάντε κλικ στο Νέα.
Η ίδια λειτουργία είναι διαθέσιμη στον IFC Διαχειριστή Μελέτης και στους διαλόγους Ρυθμίσεων Στοιχείου.
Δείτε: Δημιουργία Νέας, Ειδικής IFC Ιδιότητας.
Εισαγωγή από τρέχουσα Μελέτη
Κάντε κλικ σε αυτό για να προσθέσετε όλα τα ειδικά IFC Σύνολα Ιδιοτήτων και τις Ιδιότητες της τρέχουσας μελέτης (που ορίζονται είτε στον IFC Διαχειριστή Μελέτης είτε στις Ρυθμίσεις Στοιχείου) στην προρρύθμιση Αντιστοιχίας Ιδιότητας.
Σημείωση: Εάν μία ειδική Ιδιότητα ανατέθηκε σε έναν τύπο IFC στοιχείου (για παράδειγμα IfcWall) δεν είναι ακόμα διαθέσιμη στην τρέχουσα μελέτη, δεν εμφανίζεται στους διαλόγους IFC διαχείρισης μέχρι να οριστεί στο μοντέλο μία περίπτωση του τύπου.
Απαλοιφή Όλων των Ρυθμίσεων
Διαγράψτε ολόκληρο το περιεχόμενο (κανόνες αντιστοίχησης, Αναφορές Ιδιοτήτων και Ταξινόμησης) της τρέχουσας Προρρύθμισης Αντιστοιχίας Ιδιότητας.
Προκαθορισμένη Αντιστοιχία Ιδιότητας (Εξαγωγή Archicad σε IFC)
