Σημείωση: Η Παλέτα Συντεταγμένες δεν είναι εξ ορισμού ορατή. Για να εμφανιστεί, επιλέξτε το όνομά της από το μενού Παράθυρα > Παλέτες.
Χρησιμοποιήστε το θεματικό μενού για να εμφανίσετε αυτήν την παλέτα σε οριζόντια/κατακόρυφη ή εκτεταμένη/συμπαγή μορφή.
Από αριστερά προς τα δεξιά, η Παλέτα Συντεταγμένων περιέχει τους εξής ελέγχους:
•Αρχή 0,0,0 Χρήστη: Επαναφέρει το μηδέν σε μία θέση που ορίζει ο χρήστης. Πατήστε αυτό το κουμπί και τοποθετήστε την Αρχή, οπουδήποτε μέσα στην Κάτοψη.
Σημείωση: Για να επαναφέρετε την Αρχή Χρήστη στην Αρχή της Μελέτης, κάντε διπλό κλικ στο κουμπί Αρχή 0,0,0 Χρήστη.
Για περισσότερες πληροφορίες, δείτε: Αρχές Συντεταγμένων.
•Ορισμός Λοξού Καννάβου: Πατήστε το κουμπί Λοξός Κάνναβος, μετά σχεδιάστε στην Κάτοψη ένα διάνυσμα για να ορίσετε τη γωνία του λοξού καννάβου. Σημείωση: Για να επιστρέψετε στον 'κανονικό' κάνναβο, χρησιμοποιήστε το κουμπί Εναλλαγή Καννάβου.
•Εναλλαγή Ορθού/Λοξού Καννάβου: Επιλέξτε τον Λοξό Κάνναβο για να γυρίσετε σε κάνναβο υπό γωνία ή τον Ορθό Κάνναβο για να γυρίσετε σε οριζόντιο/κάθετο κάνναβο.
•Έλξη Πλέγματος: Διαλέξτε μία από τις τρεις αυτές επιλογές για να ελέγξετε την Έλξη Πλέγματος:
-Έλξη Πλέγματος OXI
-Έλξη από το Πλέγμα Έλξης
-Έλξη από τον Κάνναβο Εργασίας
Για περισσότερες πληροφορίες, δείτε: Έλξη από Πλέγμα.
•Απόλυτες/Σχετικές: Γυρίστε το διακόπτη Δέλτα στο ΝAI, για εμφάνιση και εισαγωγή σχετικών συντεταγμένων X και Υ (για καρτεσιανές συντεταγμένες) και συντεταγμένων ακτίνα/γωνία (για πολικές συντεταγμένες).
Απόλυτες τιμές: Δείχνουν την οριζόντια, κάθετη, ακτινική και γωνιακή απόσταση του κέρσορα από την Αρχή 0.00 Μελέτης ή μία Αρχή 0,0,0 Χρήστη, αλλά ποτέ από μία Αρχή Επεξεργασίας.
Σχετικές τιμές: Δείχνουν την οριζόντια, κάθετη, ακτινική και γωνιακή απόσταση του κέρσορα είτε από την Αρχή 0.00 Μελέτης ή από την Αρχή 0,0,0 Χρήστη πριν από την έναρξη σχεδίασης ενός στοιχείου, είτε από μία Αρχή Επεξεργασίας όταν είναι σε εξέλιξη μία διαδικασία σχεδίασης ή επεξεργασίας.
Γενικά, η εμφάνιση Απόλυτων Καρτεσιανών και Σχετικών Πολικών συντεταγμένων παρέχει τη μεγαλύτερη πληροφόρηση και είναι η χρησιμότερη υπό κανονικές συνθήκες.
•Βαρύτητα: Προαιρετικά, επιλέξτε την τοποθέτηση των στοιχείων πάνω σε Πλάκες, Ανάγλυφα, Κελύφη και Στέγες.
Δείτε: Βαρύτητα.

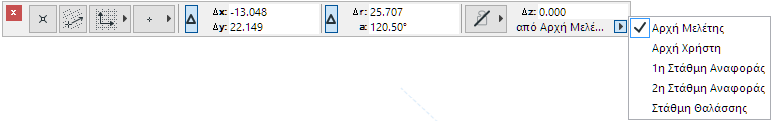

•Στάθμη: Στην Παλέτα Συντεταγμένων, το πεδίο “z” εμφανίζει τη στάθμη που θα τοποθετηθούν τα στοιχεία. Το pop-up σας επιτρέπει να καθορίσετε τη στάθμη αναφοράς από την οποία πρέπει να μετρηθεί αυτή η τιμή: η Αρχή Μελέτης, ο Τρέχων Όροφος (ή στο 3D, η Αρχή Χρήστη) ή μία από τις προαιρετικές Στάθμες Αναφοράς που καθορίστηκαν στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
Δείτε: Προτιμήσεις Στάθμης Αναφοράς.
