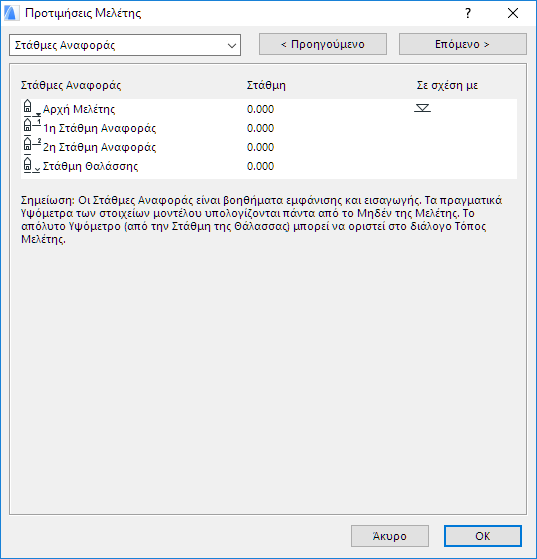

Μπορείτε να ορίσετε προαιρετικές Στάθμες αναφοράς, οι οποίες θα σας βοηθήσουν να τοποθετήσετε τα στοιχεία της μελέτης. Αυτό μπορεί να γίνει στο Στάθμες Αναφοράς (Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς).
Όλες αυτές οι ρυθμίσεις έχουν εφαρμογή στις παλέτες Πληροφοριών, Συντεταγμένων και σε όλους τους Διαλόγους.

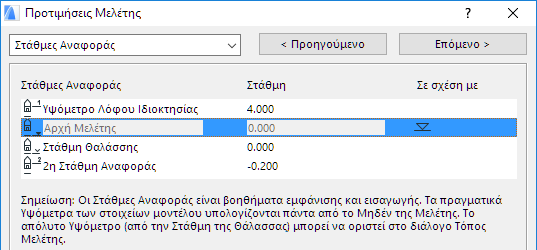

Επιλέξτε το όνομα μίας στάθμης, αλλάξτε το κατά βούληση και μετά γράψτε την τιμή που θέλετε στο πεδίο Στάθμη. Σε αυτό το παράδειγμα, καθορίσαμε το άνω υψόμετρο της ιδιοκτησίας, στα 400 μέτρα.
Η Στάθμη Θαλάσσης παίρνει την τιμή της από το Υψόμετρο, το οποίο ορίζεται στο Επιλογές > Προτιμήσεις Μελέτης > Ρυθμίσεις Τόπου.

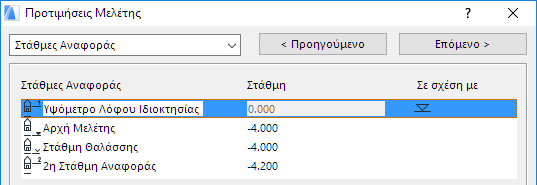

Θα βρείτε ευκολότερο να υπολογίζετε τις στάθμες (σε αυτόν τον διάλογο), μεταφέροντας το Μηδέν σε άλλο επίπεδο από εκείνο της Αρχής της Μελέτης. Αυτό μπορείτε να το κάνετε με απλό κλικ στο πεδίο Σε Σχέση με, που βρίσκεται δίπλα στο πεδίο Στάθμη.
Σημείωση: Δεν μπορείτε να μετονομάσετε τις στάθμες αναφοράς Αρχή Μελέτης ή Στάθμη Θαλάσσης.
Σημείωση: Οι Στάθμες Αναφοράς είναι βοηθήματα που αφορούν μόνο την εμφάνιση και την εισαγωγή. Η αλλαγή των τιμών τους δεν επηρεάζει τα ήδη τοποθετημένα στοιχεία, των οποίων η στάθμη υπολογίζεται πάντα από το Μηδέν της Μελέτης. Εξαιρούνται οι Γρ. Πλέγματος στην άποψη Τομή, των οποίων η θέση αλλάζει με τη Στάθμη Αναφοράς.
Οι Στάθμες Αναφοράς που δημιουργήθηκαν είναι τώρα διαθέσιμες στα πεδία "Κάτω Στάθμη [από στάθμη Αναφοράς]" των πάνελ Γεωμετρία και Τοποθέτηση των κατασκευαστικών και των τύπου-αντικείμενο στοιχείων.
Δείτε επίσης: Τοποθέτηση ενός Κατασκευαστικού Στοιχείου στο Archicad.

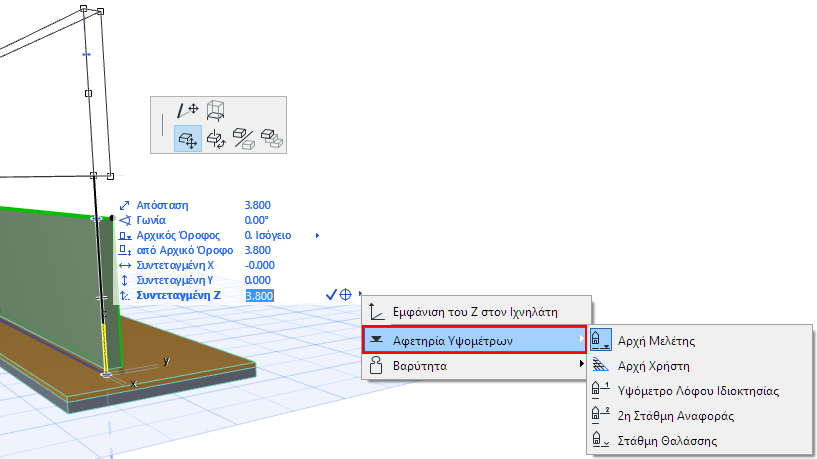

Οι στάθμες Αναφοράς μπορούν να χρησιμοποιηθούν για να εμφανίζουν τιμές υψομέτρων (Z) στον Ιχνηλάτη.
Δείτε: Ιχνηλάτης.

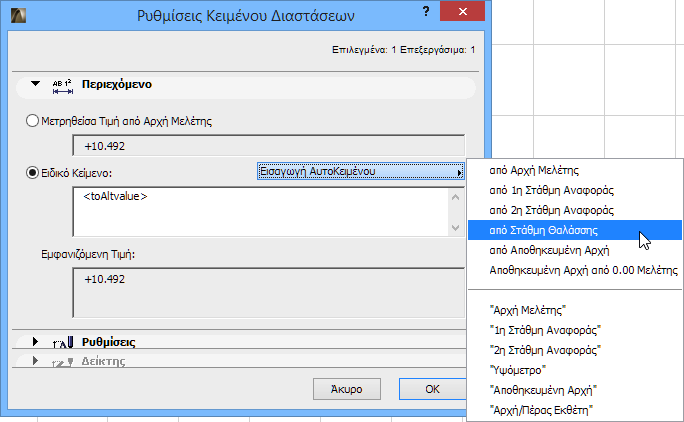

Οι Στάθμες Αναφοράς μπορούν να χρησιμοποιηθούν και ως ΑυτοΚείμενα, όπως το ΑυτοΚείμενο που χρησιμοποιούν οι Διαστάσεις Όψης:
