Συγχώνευση DXF-DWG Model-Space

Για περιγραφή της διαδικασίας συγχώνευσης, δείτε Συγχώνευση DXF / DWG.

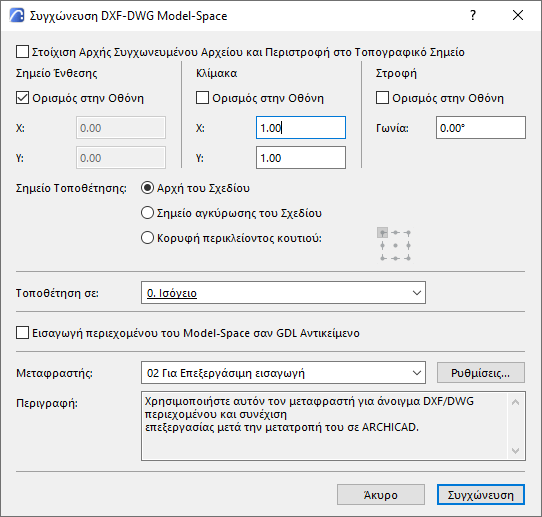

Χρησιμοποιήστε αυτούς τους ελέγχους για να καθορίσετε το πού και πώς θέλετε να τοποθετηθεί το αρχείο DXF-DWG, στην κάτοψη του Archicad.

•Στοίχιση Αρχής Συγχωνευμένου Αρχείου και Περιστροφή στο Τοπογραφικό Σημείο: τσεκάρετέ το για να εισάγετε το συγχωνευμένο μοντέλο στη θέση του και με περιστροφή του Τοπογραφικού Σημείου Archicad.

Οι επόμενοι έλεγχοι σάς επιτρέπουν να ορίσετε το σημείο ένθεσης, την κλίμακα και την περιστροφή του τοποθετημένου σχεδίου.

•Σημείο Ένθεσης: (δεν διατίθεται όταν έχετε τσεκάρει το Στοίχιση στο Τοπογραφικό Σημείο)

–Εισάγετε συντεταγμένες X/Υ για την κάτω αριστερή γωνία του περικλείοντος ορθογωνίου ή την αρχή του Σχεδίου. Ή τσεκάρετε το Ορισμός στην Οθόνη για να ορίσετε το σημείο ένθεσης, κάνοντας κλικ στην Κάτοψη.

•Κλίμακα:

–Καθορίστε έναν συντελεστή κλίμακας στις X/Y διευθύνσεις. Οι αρνητικές τιμές αντικατοπτρίζουν το σχέδιο.

–Ή τσεκάρετε το Ορισμός στην Οθόνη για να ορίσετε την κλίμακα στην οθόνη.

•Στροφή: (δεν διατίθεται όταν έχετε τσεκάρει το Στοίχιση στο Τοπογραφικό Σημείο)

–Καθορίστε τη γωνία περιστροφής για το τοποθετημένο σχέδιο γύρω από το σημείο ένθεσής του. Ή τσεκάρετε το Ορισμός στην Οθόνη για να το περιστρέψετε χειροκίνητα στην οθόνη.

Σημείο Τοποθέτησης: Καθορίζει το σημείο του περικλείοντος ορθογωνίου που χρησιμοποιείται για την τοποθέτηση του σχεδίου.

•Αρχή του Σχεδίου: η Γενική Αρχή (συντεταγμένες 0, 0) του συνδεδεμένου σχεδίου θα βρίσκεται στις συντεταγμένες που θα ορίσετε στην οθόνη ή μέσα σε αυτόν τον Διάλογο.

•Σημείο αγκύρωσης του Σχεδίου: το σημείο αγκύρωσης του συνδεδεμένου σχεδίου (αν υπάρχει) θα βρίσκεται στις καθορισθείσες συντεταγμένες.

•Κορυφή περικλείοντος κουτιού: Επιλέξτε ένα από τα 9 σημεία του περικλείοντος ορθογωνίου. Το σχέδιο θα τοποθετηθεί χρησιμοποιώντας αυτό το σημείο.

Τοποθέτηση στον όροφο: Χρησιμοποιήστε την αναδιπλούμενη λίστα για να διαλέξετε τον όροφο που θέλετε να τοποθετήσετε το σχέδιο.

Εισαγωγή περιεχομένου του Model Space σαν GDL Αντικείμενο: Τσεκάρετε αυτό το κουτάκι για να εισάγετε το περιεχόμενο του μοντέλου σαν ένα GDL Αντικείμενο.

Μεταφραστής: Επιλέξτε έναν Μεταφραστή DXF/DWG για να μετατρέψετε το συνημμένο σχέδιο AutoCAD (ο προεπιλεγμένος μεταφραστής “Για Επεξεργάσιμη εισαγωγή”, είναι συνήθως κατάλληλος). Πατήστε Ρυθμίσεις... για να αποκτήσετε πρόσβαση και να αλλάξετε τις Ρυθμίσεις Μεταφραστή, εάν χρειάζεται.
