1.Χρησιμοποιήστε Αρχείο > Διαλειτουργικότητα > Συγχώνευση, και στη συνέχεια επιλέξτε πού θα αναζητήσετε το αρχείο: στα Αρχεία ή στον BIMcloud
2.Στον διάλογο Συγχώνευση αρχείου, αναζητήστε το DXF/DWG αρχείο που θέλετε.
3.Κάντε κλικ στο Άνοιγμα.
4.Εμφανίζεται ο διάλογος Συγχώνευση DXF / DWG. Έχετε δύο επιλογές:

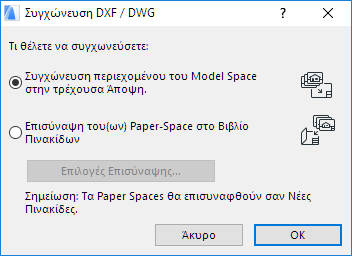

•Συγχώνευση περιεχομένου του Model space στην τρέχουσα Άποψη: Επιλέξτε το, για να συγχωνεύσετε το τμήμα Model Space του αρχείου DXF-DWG στην μελέτη Archicad. Η Κάτοψη των στοιχείων του AutoCAD στο DXF-DWG Model Space θα δημιουργηθεί και θα τοποθετηθεί ως 2D στοιχεία του Archicad.
Ορίστε περαιτέρω επιλογές στον διάλογο που εμφανίζεται: Συγχώνευση DXF-DWG Model-Space.

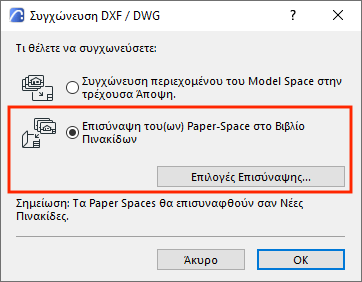

•Επισύναψη του(ων) Paper-Space στο Βιβλίο Πινακίδων: Επιλέξτε το για προσάρτηση του(ων) Paper-Space του συγχωνευόμενου DXF-DWG αρχείου στο Βιβλίο Πινακίδων του Archicad.
–Οι ορισμοί Paper Space θα μετατραπούν σε Πινακίδες του Archicad.
–Θα δημιουργηθεί μία νέα Γενική Πινακίδα, εάν το DXF-DWG σχέδιο περιέχει μεγέθη Paper Space μη διαθέσιμα τη συγκεκριμένη στιγμή στο Archicad.
–Το περιεχόμενο DXF-DWG Viewport θα μετατραπεί σε Σχέδια και θα τοποθετηθεί σε Πινακίδες. Αυτά τα Σχέδια δεν είναι επεξεργάσιμες οντότητες και θα εμφανίζονται στον Διαχειριστή Σχεδίων του Archicad με την κατάσταση “ενσωματωμένο”.
–Τα στοιχεία που σχεδιάστηκαν στο Paper Space θα μετατραπούν σε στοιχεία Archicad και θα τοποθετηθούν απευθείας στις Πινακίδες.

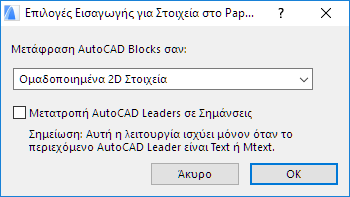

Πατήστε Επιλογές Επισύναψης για να ορίσετε περαιτέρω επιλογές:
Μετάφραση AutoCAD Blocks σαν:
Διαλέξτε μία επιλογή:
•2D Στοιχεία
•Ομαδοποιημένα 2D Στοιχεία
•Στοιχεία Βιβλιοθήκης
Δείτε: Επιλογές Ανοίγματος (Διαμόρφωση Μετάφρασης DXF-DWG).
Μετατροπή AutoCAD Leaders σε Σημάνσεις: Τσεκάρετε για να εκτελέσετε τη μετατροπή κατά τη διαδικασία Συγχώνευσης.
Αν δεν τσεκάρετε αυτό το κουτάκι, τα AutoCAD Leaders θα μετατραπούν σε απλά 2D Στοιχεία του Archicad.
Σημείωση: Αυτό το κουτάκι τσεκαρίσματος είναι διαθέσιμο και στον Διάλογο Διαμόρφωση Μετάφρασης, στο Ειδικές Λειτουργίες > Πρόσθετα Ανοίγματος. Δείτε: Ειδικές Λειτουργίες (Διαμόρφωση Μετάφρασης DXF-DWG).
