Ιχνηλάτης

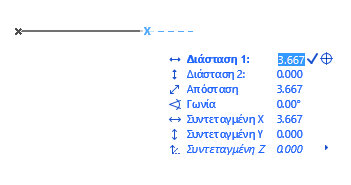

Οι τιμές συντεταγμένων εμφανίζονται στον Ιχνηλάτη, που ακολουθεί τον κέρσορα και είναι διαθέσιμος σε οποιοδήποτε παράθυρο επιδέχεται επεξεργασία.

Ο Ιχνηλάτης σας δίνει μία δυναμική πληροφόρηση για αυτές τις τιμές όπως μήκη, γωνίες, τιμές χαρ. σημείου επεξεργασίας GDL Αντικειμένου.

Χρησιμοποιήστε επίσης τον Ιχνηλάτη για εισαγωγή στοιχείων με καθορισμένες τιμές.

Δείτε: Εισαγωγή Στοιχείων Χρησιμοποιώντας τον Ιχνηλάτη.

Εμφάνιση Ιχνηλάτη

Εξ ορισμού, ο Ιχνηλάτης εμφανίζεται κάθε φορά που επεξεργάζεστε ή εισάγετε συντεταγμένες.

Αλλάξτε αυτήν την προτίμηση από το Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων

Εδώ, μπορείτε επίσης να ορίσετε τα χρώματα, το περιεχόμενο και τη συμπεριφορά του Ιχνηλάτη.

Για να εμφανίσετε τον Ιχνηλάτη εν κινήσει: Χρησιμοποιήστε τη συντόμευση N.

Εισαγωγή Στοιχείων Χρησιμοποιώντας τον Ιχνηλάτη

Όταν τοποθετείτε ένα νέο στοιχείο, μπορείτε να καθορίσετε τις συντεταγμένες του στον Ιχνηλάτη.

Με εμφανή τον Ιχνηλάτη, κάντε ένα από τα εξής:

•Αρχίστε να πληκτρολογείτε μία τιμή για την αρχική παράμετρο (εκείνη που εμφανίζεται με έντονη γραφή).

Σημείωση: Αυτή η μέθοδος εισαγωγής λειτουργεί όταν το κουτάκι “Ενεργοποίηση άμεσης αριθμητικής εισαγωγής στα πεδία του Ιχνηλάτη” είναι τσεκαρισμένο στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων. Πρόκειται για την αρχική ρύθμιση.

•Πατήστε Tab όσες φορές χρειαστεί για να ενεργοποιήσετε το απαιτούμενο πεδίο του Ιχνηλάτη και στη συνέχεια πληκτρολογήστε τον αριθμό που θέλετε.

•Κάντε κλικ σε ένα πεδίο του Ιχνηλάτη για να το ενεργοποιήσετε και στη συνέχεια πληκτρολογήστε τον αριθμό που θέλετε.

•Πληκτρολογήστε μία συντόμευση (X, Y, Z ή D/R ή A) για να ενεργοποιήσετε το αντίστοιχο πεδίο του Ιχνηλάτη, ακολουθούμενη αμέσως από την τιμή. Για παράδειγμα: X3 ή Y-4.

Σημειώσεις:

–Αυτή η μέθοδος εισαγωγής λειτουργεί όταν το κουτάκι “Οι Συντομεύσεις Συντεταγμένων προτιμούν τον Ιχνηλάτη” είναι τσεκαρισμένο στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων. Πρόκειται για την αρχική ρύθμιση.

–Το πρόσημο + είναι προαιρετικό για τις θετικές τιμές.

–Η πληκτρολόγηση των συντεταγμένων μπορεί να γίνει με οποιαδήποτε σειρά.

–Όταν ο Ιχνηλάτης είναι στη συμπαγή του μορφή, μόλις γράψετε τη συντόμευση μίας κρυμμένης παραμέτρου, (ή πατώντας Tab) θα την εμφανίσει.

Για μία άλλη μέθοδο εισαγωγής συντεταγμένων, δείτε: Παλέτα Συντεταγμένες.

Ολοκλήρωση εισαγωγής της τιμής Ιχνηλάτη

•Πατήστε το σημάδι τσεκαρίσματος για την εφαρμογή της τιμής

•Πατήστε Tab για να εφαρμόσετε την τιμή και να πάτε στο επόμενο πεδίο του Ιχνηλάτη

•Πατήστε Enter για να εφαρμόσετε την τιμή και να βγείτε από τον Ιχνηλάτη

•Πατήστε Esc για ακύρωση και έξοδο από τον Ιχνηλάτη

Τερματισμός της εισαγωγής στοιχείου

Πατήστε Enter ή κάντε κλικ στο εικονίδιο τσεκαρίσματος του Ιχνηλάτη.

Εμφάνιση Οδηγών Έλξης στη Συντεταγμένη

Κάντε κλικ στο εικονίδιο σταυρόνημα του Ιχνηλάτη. Το στοιχείο που επεξεργάζεστε θα κάνει άλμα σε αυτήν την τιμή της συντεταγμένης και, εφόσον είναι ενεργοί οι Οδηγοί Έλξης, θα εμφανιστούν οι εφαρμόσιμοι Οδηγοί Έλξης.

Για περισσότερες πληροφορίες, δείτε: Καρφίτσωμα ή Τοποθέτηση ενός Οδηγού Έλξης Χειροκίνητα.

Χρήση Μαθηματικών Εκφράσεων για την Τοποθέτηση Στοιχείων

Πληκτρολογήστε τον τελεστή μετά από την τιμή. Για παράδειγμα, γράφοντας x3+ θα προσθέσετε 3 στην τιμή του x που φαινόταν εκείνη τη στιγμή στον Ιχνηλάτη.

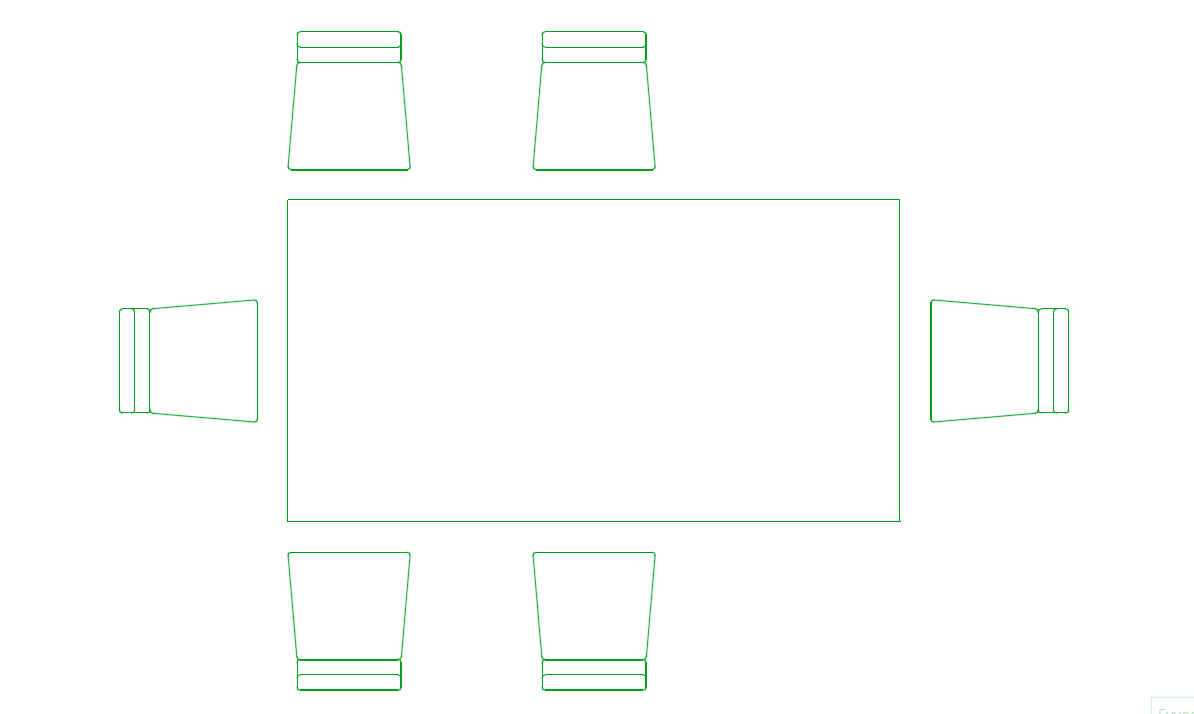

Παράδειγμα: Τοποθετήστε το αντίτυπο μίας καρέκλας σε διπλάσια απόσταση

Ο χρήστης πληκτρολογεί 2* στο πεδίο Απόσταση του Ιχνηλάτη

1.Επιλέξτε την πρώτη καρέκλα

2.Κάντε Μετακίνηση > Μετατόπιση Αντιγράφου

3.Σύρετε το αντίγραφο για να επικαλύψει τη δεύτερη καρέκλα. Ο Ιχνηλάτης δείχνει αυτή την απόσταση: 800.

4.Στον Ιχνηλάτη, πληκτρολογήστε 2* στο πεδίο απόσταση

5.Πατήστε Enter. Το αντίγραφο της καρέκλας μετακινείται σε απόσταση διπλάσια της απόστασης των δύο πρώτων καρεκλών.

Σημειώσεις για χρήστες διαστάσεων U.S.:

•Όταν εισάγετε την τιμή 3, το Archicad θεωρεί ότι εννοείτε τρία πόδια. Γράφοντας 3’6, 3’6’’ ή 3-6 θα εισάγει τρία πόδια και έξι ίντσες.

•Για πράξη διαίρεσης ή αφαίρεσης στον Ιχνηλάτη, πατήστε δύο φορές το πλήκτρο slash [/] ή το πλήκτρο μείον [-], αντιστοίχως (επειδή πατώντας το μόνο μία φορά η εισαγωγή δεδομένων αλλάζει από πόδια σε ίντσες)

Εμφανιζόμενες Παράμετροι στον Ιχνηλάτη

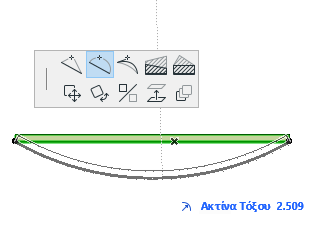

Οι παράμετροι που εμφανίζονται στον Ιχνηλάτη ποικίλουν ανάλογα με την ενέργεια επεξεργασίας που εξελίσσεται. Για παράδειγμα, αν έχετε επιλέξει ένα ευθύγραμμο τμήμα και από τη ΜικροΠαλέτα διαλέξετε την εντολή Καμπύλωμα πλευράς, τότε ο Ιχνηλάτης δείχνει την παράμετρο “Ακτίνα Τόξου”.

Ο Ιχνηλάτης δείχνει πάντα μία από τις παραμέτρους του έντονη, που είναι η εξ ορισμού παράμετρος.

Εμφανίστε ή αποκρύψτε τα ονόματα των συντεταγμένων χρησιμοποιώντας την επιλογή "Εμφάνιση/Απόκρυψη Ονομάτων Παραμέτρων" από το αναδυόμενο μενού του Ιχνηλάτη.

Εμφάνιση Συντεταγμένων XY ή Απόσταση/Γωνία (Πολικές Συντεταγμένες)

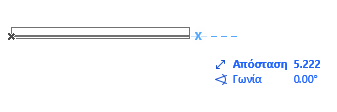

Κατά την εισαγωγή, ο Ιχνηλάτης εμφανίζει είτε το ζεύγος συντεταγμένων XY είτε το ζεύγος συντεταγμένων r, a (απόσταση/γωνία). (Ρυθμίστε αυτήν την προτίμηση από το Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων)

Εναλλαγή συντεταγμένων κατά τη διάρκεια της εισαγωγής:

•Χρησιμοποιήστε τη συντόμευση / (χαρακτήρας slash)

Αυτόματη Διεύρυνση Ιχνηλάτη

Αυτή η επιλογή σημαίνει ότι όλες οι παράμετροι θα εμφανίζονται μόλις εισέλθετε στον Ιχνηλάτη (εισάγοντας μία τιμή ή πατώντας Tab).

Διαφορετικά, θα πρέπει να πατάτε συνεχώς το tab για να βλέπετε πρόσθετες παραμέτρους.

Λογική Εισαγωγής Συντεταγμένων: Εξελιγμένες Επιλογές

Διατίθενται ειδικές επιλογές για περαιτέρω εξειδίκευση των λειτουργιών του Ιχνηλάτη, χρησιμοποιώντας τα κουτάκια τσεκαρίσματος Λογική εισαγωγής συντεταγμένων στο Επιλογές > Περιβάλλον Εργασίας > Ιχνηλάτης και Εισαγωγή Συντεταγμένων.

Δείτε: Ιχνηλάτης και Εισαγωγή Συντεταγμένων.

Αρχή των Τιμών Συντεταγμένων στον Ιχνηλάτη

Εξ ορισμού, ο Ιχνηλάτης εμφανίζει Σχετικές συντεταγμένες.

•Οι Σχετικές Συντεταγμένες μετρώνται από την Αρχή Επεξεργασίας.

Χρησιμοποιήστε το μενού Ιχνηλάτης στην Τυπική Γραμμή Εργαλείων για εναλλαγή της προτίμησης Σχετικές Συντεταγμένες στον Ιχνηλάτη.

Κατά την εισαγωγή, όταν έλκεστε από έναν Οδηγό Έλξης, η Αρχή Χρήστη επανατοποθετείται αυτομάτως στο πλησιέστερο σημείο Αναφοράς Έλξης. Εμφανίζεται προσωρινά ένα μπλε X, που υποδεικνύει την Αρχή Χρήστη για την τρέχουσα εισαγωγή.

•Οι Απόλυτες συντεταγμένες μετρώνται από την Αρχή Χρήστη. (Εάν δεν έχετε επαναφέρει την Αρχή Χρήστη, αυτή είναι η ίδια με την Αρχή Μελέτης). Ο Ιχνηλάτης εμφανίζει Απόλυτες συντεταγμένες εάν έχετε κλείσει τον διακόπτη “Σχετικές Συντεταγμένες στον Ιχνηλάτη”.

Δείτε: Αρχές Συντεταγμένων.

Μεταξύ αρχής και κέρσορα σχεδιάζεται μία προσωρινή διακεκομμένη γραμμή για να υποδείξει ότι χρησιμοποιούνται απόλυτες συντεταγμένες.

Σχετικά Θέματα:

Υψόμετρα στον Ιχνηλάτη
