Προτιμήσεις Κληροδότησης

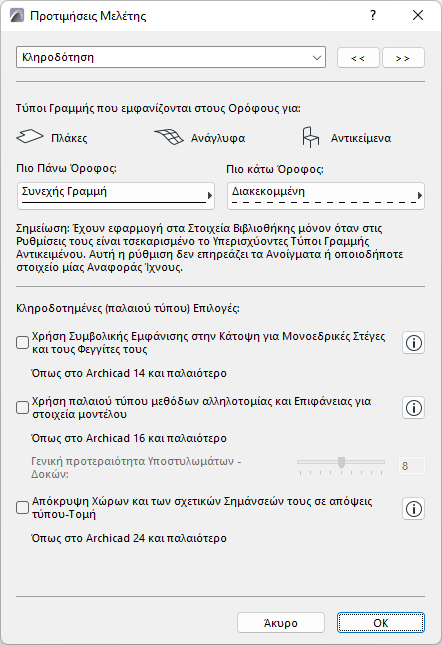

Για να προσπελάσετε αυτόν τον διάλογο, πηγαίνετε στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση.

Οι ρυθμίσεις που κάνετε εδώ συνιστούν Προτιμήσεις συνδεδεμένες με τη Μελέτη που επεξεργάζεστε και αποθηκεύονται με αυτήν. Όταν ένας άλλος χρήστης ανοίξει τη Μελέτη στον δικό του υπολογιστή, εφαρμόζονται οι ίδιες ρυθμίσεις.

Τύποι Γραμμής που εμφανίζονται στους Ορόφους

Επιλέξτε έναν τύπο γραμμής με τον οποίο θα απεικονίζονται τα Περιγράμματα Πλακών και Αναγλύφων που εμφανίζονται σε ορόφους, πάνω και κάτω από τον Ορόφου που Ανήκουν, καθώς και ορισμένα Αντικείμενα.

Σημείωση: Αυτή η ρύθμιση δεν επηρεάζει τους Τοίχους, τις Στέγες ή τα Κελύφη, τα Ανοίγματά τους ή τα στοιχεία μίας Αναφοράς Ίχνους.

Σημείωση: Αυτοί οι τύποι γραμμών ισχύουν μόνο για Αντικείμενα, μόνον εάν το κουτάκι Υπερισχύοντες Τύποι Γραμμής Αντικειμένου στους διαλόγους Ρυθμίσεων είναι τσεκαρισμένο.

Χρήση Συμβολικής Εμφάνισης στην Κάτοψη για Μονοεδρικές Στέγες και τους Φεγγίτες τους (όπως στο Archicad 14 και παλαιότερο)

Τσεκάρετε αυτό το κουτάκι εάν θέλετε οι Μονοεδρικές Στέγες σας και όλοι οι Φεγγίτες που ανήκουν σε αυτές να εμφανίζονται όπως στο Archicad 14 και στις παλαιότερες εκδόσεις. Κάντε κλικ στο κουμπί Πληροφορίες που είναι δεξιά, για μία απεικόνιση των διαφορών εμφάνισης.

•Αληθινή 3D προβολή: Αυτή η μέθοδος εμφάνισης είναι διαθέσιμη από το Archicad 15. Όλες οι Πολυεδρικές Στέγες και οι νέοι Φεγγίτες που θα τοποθετείτε, θα εμφανίζονται με αυτόν τον τρόπο.

•Συμβολική: Αυτή η μέθοδος εμφάνισης αντιστοιχεί στον τρόπο εμφάνισης Στεγών και Φεγγιτών, του Archicad 14 ή παλαιότερου.

(Για περισσότερες πληροφορίες, πατήστε το κουμπί Πληροφορίες που βρίσκεται δεξιά από αυτήν την επιλογή).

Χρήση παλαιού τύπου μεθόδων αλληλοτομίας και Επιφάνειας για στοιχεία μοντέλου (όπως στο Archicad 16 και παλαιότερο)

Σημείωση: Η Κληροδοτημένη μέθοδος αλληλοτομίας ενδέχεται να διακοπεί σε μελλοντική έκδοση του Archicad.

Το Archicad 17 εισήγαγε λειτουργίες έξυπνης αλληλοτομίας (διασταύρωσης) βασισμένες σε Δομικά Υλικά στοιχείων.

Όταν ανοίγετε ένα έργο παλαιότερης έκδοσης (Archicad 16 και παλαιότερες), μπορείτε να επιλέξετε να χρησιμοποιήσετε αυτές τις τελευταίες μεθόδους αλληλοτομίας (Κληροδοτημένη μέθοδος - ΟΧΙ). Για να συνεχίσετε να χρησιμοποιείτε τις παλιές μεθόδους, μπορείτε να παραμείνετε στην Κληροδοτημένη μέθοδο (Κληροδοτημένη μέθοδος - ΝΑΙ).

Οι παρακάτω ενότητες περιγράφουν τη διαφορά μεταξύ αυτών των δύο μεθόδων.

Κληροδοτημένη Μέθοδος ΝΑΙ: Χρήση Παλαιάς Λογικής Αλληλοτομίας

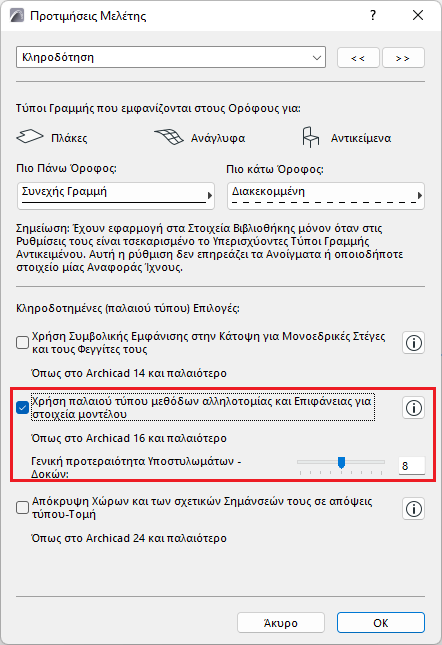

Υπάρχουν δύο τρόποι για να ενεργοποιήσετε την Κληροδοτημένη (παλαιού τύπου) μέθοδο αλληλοτομίας στη μελέτη Archicad:

•Τσεκάρετε το κουτάκι στη σελίδα Κληροδότηση των Προτιμήσεων Μελέτης

•Επιλέξτε Παραμονή σε Κληροδοτημένη μέθοδο από τον διάλογο που εμφανίζεται όταν ανοίγετε μία μελέτη Archicad που λειτουργεί ήδη με Κληροδοτημένη μέθοδο.

Η Κληροδοτημένη μέθοδος αλληλοτομίας (Κληροδοτημένη μέθοδος ΝΑΙ) δημιουργεί τους ακόλουθους περιορισμούς. Επίσης, λάβετε υπόψη ότι Κληροδοτημένη μέθοδος αλληλοτομίας ενδέχεται να διακοπεί σε μελλοντική έκδοση του Archicad.

•Οι Αυτόματες διασταυρώσεις βάσει προτεραιότητας καθώς και των Δομικών Υλικών, δεν υλοποιούνται στο 3D. Θα χρησιμοποιούνται οι μέθοδοι σύνδεσης του Archicad 16 και των παλαιότερων εκδόσεων. Εάν θέλετε οι υφιστάμενες αλληλοτομίες μίας παλαιότερης μελέτης να μην έχουν αλλαγές, αυτός ο τρόπος είναι ο καταλληλότερος.

•Το χαρακτηριστικό Δομικό Υλικό είναι διαθέσιμο – αλλά οι βάσει προτεραιότητας συνδέσεις δεν υλοποιούνται στο 3D (εκτός από τους Τοίχους, όπου θα λειτουργούν όπως στο Archicad 16 και προγενέστερες εκδόσεις). Αντ 'αυτού, χρησιμοποιήστε τον συρόμενο διακόπτη για να ρυθμίσετε μία γενική προτεραιότητα για Υποστυλώματα που τέμνουν Δοκούς. (Δείτε περιγραφή παρακάτω).

•Οι Επιφάνειες που έχουν ανατεθεί σε Δομικά Υλικά δεν εμφανίζονται. Μπορούν να εμφανίζονται μόνον οι επιφάνειες σε επίπεδο στοιχείου.

•Ο Βαφέας Επιφάνειας δεν είναι διαθέσιμος

•Οι Πίνακες Επιφανειών δεν είναι διαθέσιμοι

•Τα χαρακτηριστικά διευρυμένης γεωμετρίας για Δοκούς και Υποστυλώματα (που παρουσιάστηκαν στο Archicad 23) ΔΕΝ είναι διαθέσιμα. Αυτά περιλαμβάνουν τη γεωμετρία πολλών τμημάτων, την γεωμετρία κοπής άκρων, καθώς και της κωνικής/κόλουρης και κατακορύφως καμπύλης γεωμετρίας. Εάν λειτουργείτε με παλαιού τύπου μέθοδο, και εάν προσπαθήσετε να χρησιμοποιήσετε μία μη υποστηριζόμενη μέθοδο γεωμετρίας, το στοιχείο που θα προκύψει εμφανίζεται τονισμένο. (Δείτε: Χρήση ενιαίου χρώματος για τονισμό των ανάστροφων στοιχείων.)

Αυτός ο πίνακας καθορίζει πώς η Κληροδοτημένη μέθοδος (τσεκαρισμένο κουτάκι) επηρεάζει διάφορα στοιχεία κατασκευής.

Κληροδοτημένη Μέθοδος ΟΧΙ: Χρήση Νέας Λογικής Αλληλοτομίας

Όταν ανοίγετε ένα έργο παλαιότερης έκδοσης (Archicad 16 και παλαιότερες), μπορείτε να επιλέξετε να χρησιμοποιήσετε τις τελευταίες μεθόδους αλληλοτομίας (Κληροδοτημένη μέθοδος - ΟΧΙ).

•Τα νέα στοιχεία που τοποθετούνται με συγκρούσεις μοντελοποιημένες με τη χρήση των νέων μεθόδων, θα "καθαρίζουν" σύμφωνα με τη νέα λογική.

•Νέες τοποθετημένες Δοκοί, Υποστυλώματα και Ανοίγματα χρησιμοποιούν το σύνολο των δυνατοτήτων όπως και με το Archicad 23.

•Υφιστάμενες, μοντελοποιημένες συνδέσεις που δεν δημιουργούν σύγκρουση στοιχείων, δεν θα "καθαρίζουν" αυτόματα.

•Με αυτόν τον τρόπο, ακόμα και όταν μεταφέρετε μία παλαιότερης έκδοσης μελέτη, θα απολαμβάνετε των πλεονεκτημάτων των νέων αλληλοτομιών, διατηρώντας το υφιστάμενο μοντέλο όπως ήταν.

Υποστυλώματα - Γενική Προτεραιότητα Δοκών (Κληροδοτημένη μέθοδος ΝΑΙ)

Διαθέσιμη όταν είναι ενεργή η Παλαιού τύπου μέθοδος.

Αυτός ο συρόμενος διακόπτης καθορίζει τη σχέση μεταξύ όλων των Υποστυλωμάτων και των Δοκών της μελέτης. Στο 3D, όταν τέμνονται Δοκοί με Υποστυλώματα θα κόβεται το στοιχείο κατώτερης προτεραιότητας, που σημαίνει ότι θα αφαιρείται το τμήμα της τομής. Το στοιχείο υψηλότερης προτεραιότητας θα παραμένει ανέπαφο. Αυτό ισχύει και στην περίπτωση των υπολογισμών όγκων.

Σημείωση: Ο βαθμός προτεραιότητας υποστυλωμάτων είναι πάντα ζυγός αριθμός και σε αυτόν τον διάλογο μπορεί να οριστεί μόνο σαν μία γενική ρύθμιση. Η Σειρά Σύνδεσης Δοκού είναι ρυθμισμένη για κάθε δοκό ξεχωριστά στις Ρυθμίσεις Εργαλείου Δοκός (πάνελ Μοντέλο).

Απόκρυψη Χώρων και των σχετικών Σημάνσεών τους σε απόψεις τύπου-Τομή

Από την Ενημέρωση του Archicad 25, οι Χώροι είναι ορατοί στις Τομές, στις Όψεις και στις Εσωτερικές Όψεις. Επιπλέον, οι Χώροι έχουν συσχετισμένες Σημάνσεις. Για να διατηρήσετε την εμφάνιση παλαιότερων μελετών, τσεκάρετε αυτό το κουτάκι: οι Χώροι και οι Σημάνσεις τους δεν θα είναι ορατοί σε αυτές τις απόψεις (όπως σε προηγούμενες εκδόσεις Archicad).
