Αυτός ο διάλογος εμφανίζεται όταν κάνετε Αντιγραφή μίας περιοχής του 3D παραθύρου με το Πλαίσιο Επιλογής (χρησιμοποιώντας την επιλογή 2D Πλαίσιο Επιλογής του εργαλείου Πλαίσιο Επιλογής), και εφόσον χρησιμοποιείτε τη Διανυσματική 3D Μηχανή.
Για λεπτομέρειες, δείτε: Αντιγραφή/Επικόλληση Περιοχής Πλαισίου Επιλογής από Παράθυρο Μελέτης.

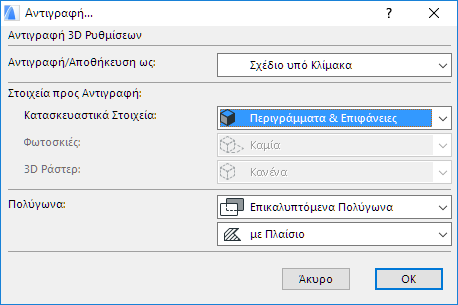

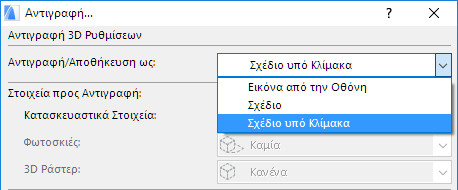

Αντιγραφή/Αποθήκευση ως:
•Η επιλογή Εικόνα από την Οθόνη θα αντιγράψει τα περιεχόμενα του 3D Παραθύρου σαν μία ενιαία οντότητα (Εικόνα).
•Όταν επιλέγετε Σχέδιο, η εικόνα που θα δημιουργηθεί θα αποτελείται από τα τμήματα που περιγράφονται στον διάλογο. Το μέγεθος της εικόνας που θα προκύψει θα είναι ίσο με το μέγεθος της εικόνας στο 3D Παράθυρο. Αυτό το στοιχείο είναι πολύ σημαντικό, όταν θέλετε να κολλήσετε τα αντικείμενα που έχουν αντιγραφεί σε μία άλλη εφαρμογή, όπως για παράδειγμα το SuperPaint ή το Photoshop.
•Η επιλογή Σχέδιο υπό Κλίμακα, δίνει ένα αποτέλεσμα που διατηρεί τα μεγέθη της Κάτοψης. Σε αυτήν την περίπτωση, αν επικολλήσετε μία Πλάγια Όψη στην Κάτοψη με την επιλογή Σχέδιο υπό Κλίμακα, οι διαστάσεις θα ταιριάσουν απόλυτα.
Από τα pop-up μενού Στοιχεία προς Αντιγραφή μπορείτε να καθορίσετε τα στοιχεία της 3D Απεικόνισης που θέλετε να αντιγραφούν στο Πρόχειρο.
Το pop-up Φωτοσκιές είναι διαθέσιμο μόνον όταν η επιλογή Ηλιακή Σκίαση είναι ρυθμισμένη στο “ΝΑΙ”, στο 3D Στυλ (Άποψη > Επιλογές 3D Άποψης> 3D Στυλ).
Αντιγράφοντας τις σκιές από προοπτικές κατόψεις, μπορείτε να δημιουργήσετε εντυπωσιακά εφφέ στα σχέδια των κατόψεων. Οι Σκιές και οι Διαγραμμίσεις στο 3D από ορθές προβολές (Όψεις), δίνουν πρόσθετη αίσθηση ρεαλισμού στα σχέδιά σας.
Τα 3D Ράστερ pop-ups είναι διαθέσιμα μόνο εάν είναι τσεκαρισμένη η επιλογή Διανυσματική Διαγράμμιση στο 3D Στυλ, και εάν η 3D άποψη περιέχει τουλάχιστον ένα στοιχείο στο οποίο έχει εφαρμοστεί 3D Ράστερ.

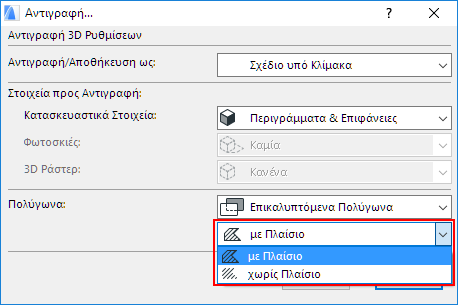

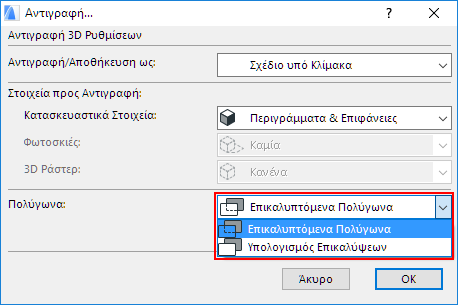

Στο κάτω τμήμα του διαλόγου μπορείτε να καθορίσετε αν θα αποθηκεύσετε/αντιγράψετε τα αόρατα Πολύγωνα (π.χ., τα πολυγωνικά στοιχεία ενός παραθύρου πίσω από έναν τοίχο) ή μόνον τα ορατά. Έχετε επίσης και την επιλογή να αντιγράψετε τα πολύγωνα με ή χωρίς πλαίσιο.
Το πλαίσιο ελέγχου Αφαίρεση Επικαλύψεων εμφανίζεται, όταν η επιλογή που θέλετε να αντιγράψετε με τη μέθοδο Σχέδιο ή Σχέδιο Υπό Κλίμακα γίνεται σε μία εικόνα, μετά από Απόκρυψη Ακμών ή Εμφανείς Ακμές. Εάν τσεκάρετε αυτό το πλαίσιο ελέγχου, οι γραμμές εκείνες που βρίσκονται ακριβώς πάνω από άλλες, θα αφαιρούνται από τα προς αντιγραφή στοιχεία.
Υπόδειξη: Εάν θέλετε να αντιγράψετε τα στοιχεία του 3D Παραθύρου, π.χ., μίας Όψης, συνιστούμε να χρησιμοποιήσετε τις επιλογές Υπολογισμός Επικαλύψεων και χωρίς Πλαίσιο.
