Αντιγραφή/Επικόλληση Περιοχής Πλαισίου Επιλογής από Παράθυρο Μελέτης

Μπορείτε να χρησιμοποιήσετε το εργαλείο Πλαίσιο Επιλογής για να αντιγράψετε και να επικολλήσετε μία περιοχή από το 3D Παράθυρο, από ένα παράθυρο Τομής/Όψης/ΕΟψης ή 3D Εγγράφου ή από ένα παράθυρο Εικόνας Μοντέλου.

1.Δημιουργήστε την όψη που θέλετε.

2.Χρησιμοποιήστε το εργαλείο Πλαίσιο Επιλογής για να επιλέξετε την περιοχή που θέλετε να αντιγράψετε (αν κάνετε επιλογή από ένα 3D Παράθυρο, βεβαιωθείτε ότι είναι ενεργοποιημένη η επιλογή 2D Πλαίσιο Επιλογής).

3.Επιλέξτε Επεξεργασία > Αντιγραφή.

Εάν αντιγράφετε από το 3D παράθυρο χρησιμοποιώντας την 3D Μηχανή Επιτάχυνση Υλισμικού, όλες οι εικόνες θα επικολληθούν σε διάταξη εικόνας.

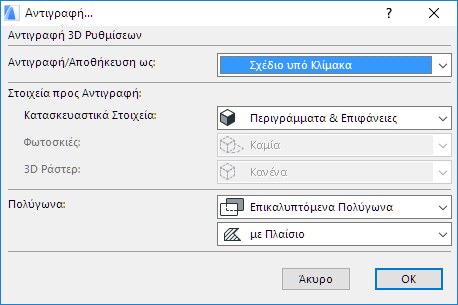

Εάν αντιγράφετε από το 3D παράθυρο χρησιμοποιώντας τη Διανυσματική 3D Μηχανή, κατά τη λειτουργία Αντιγραφής εμφανίζεται ένας διάλογος που σας προσφέρει επιλογές για τον τρόπο εμφάνισης της εικόνας στην οθόνη.

Για περισσότερες πληροφορίες, δείτε: Αντιγραφή.

Σημείωση: Αν αντιγράφετε/επικολλάτε κατασκευαστικά στοιχεία, αυτά θα τοποθετηθούν σαν 2D στοιχεία (σημεία, γραμμές και ράστερ).

Μπορεί να διαπιστώσετε ότι τα “διασπασμένα” 2D στοιχεία που δημιουργούνται από το μοντέλο περιέχουν συχνά πλεονάζοντα στοιχεία (πρόσθετα τμήματα γραμμής, επικαλυπτόμενα ή πλεονάζοντα ράστερ) που δυσκολεύουν την επεξεργασία. Για διευκόλυνση της επεξεργασίας, χρησιμοποιήστε τις λειτουργίες Ενοποίηση Γραμμών and Ράστερ σε επιλεγμένα στοιχεία του παραθύρου.

Για περισσότερες πληροφορίες, δείτε: Ενοποίηση Γραμμών και Ράστερ στα Παράθυρα Σχεδίου.

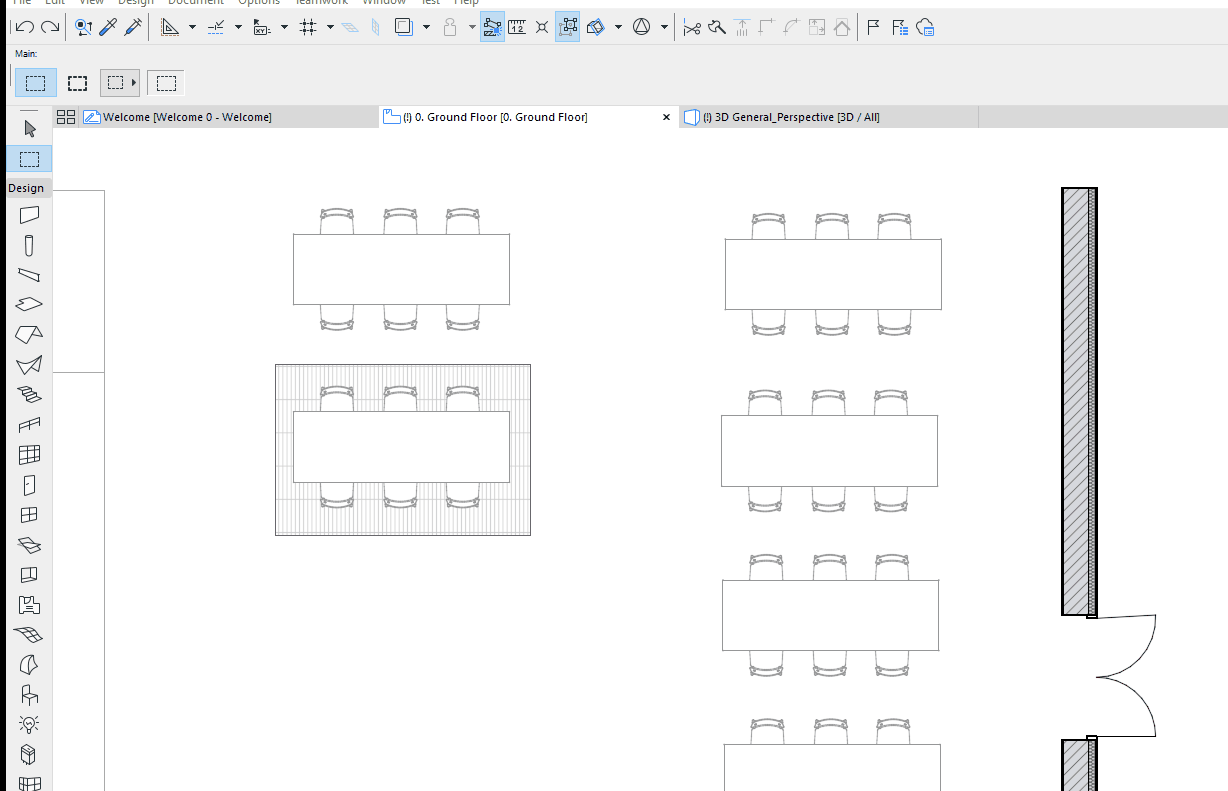

4.Πηγαίνετε στην Κάτοψη και επιλέξτε την εντολή Επεξεργασία > Επικόλληση.

Σημείωση: Μπορείτε να κάνετε Επικόλληση σε άλλα παράθυρα 2D μοντέλου, αλλά τα επικολλημένα στοιχεία θα συμπεριφέρονται μόνο σαν 2D σχεδιαστικά στοιχεία και όχι σαν στοιχεία μοντέλου.

5.Με τον δείκτη Τρίαινα, τοποθετήστε την Εικόνα στην Κάτοψη.

6.Κάντε κλικ έξω από το ορθογώνιο επιλογής για να ολοκληρωθεί η διαδικασία.

•Οι Όψεις επικολλώνται στο σχέδιο της Κάτοψης σαν 2D στοιχεία.

•Τμήματα των Εικόνων Μοντέλου επικολλώνται σαν φωτογραφίες της οθόνης.
