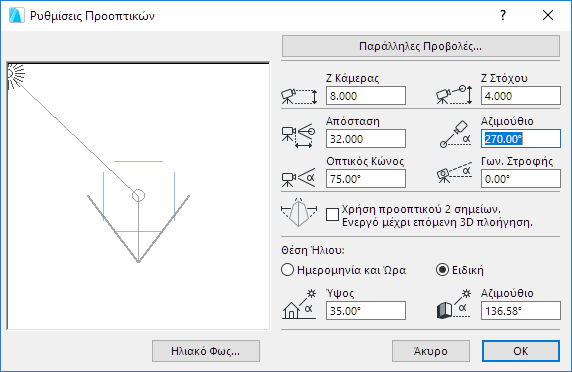

Για άνοιγμα αυτού του διαλόγου, χρησιμοποιήστε την εντολή Άποψη > Επιλογές 3D Άποψης> Ρυθμίσεις 3D Προβολής ή χρησιμοποιήστε το κουμπί της γραμμής εργαλείων 3D Απεικόνιση.
Χρησιμοποιήστε αυτόν τον διάλογο για να ρυθμίσετε όλες τις σχετικές παραμέτρους, όπως τη θέση και τη στάθμη του σημείου παρατηρητή, τη θέση και τη στάθμη του στόχου, το άνοιγμα του οπτικού κώνου και τη θέση του ήλιου.
Σημείωση: Οι Κάμερες που τοποθετούνται στο παράθυρο Κάτοψης ορίζουν και αυτές προοπτικά, αλλά η διαμόρφωσή τους γίνεται στον διάλογο Ρυθμίσεις Εργαλείου Κάμερα και όχι σε αυτόν τον διάλογο. Για να δείτε στο 3D μοντέλο την άποψη μίας θέσης της Κάμερας, επιλέξτε την κάμερα και ενεργοποιήστε το 3D Παράθυρο.
Η περιοχή επιθεώρησης στην αριστερή πλευρά του διαλόγου δείχνει την Κάτοψη, όπως εμφανίζεται εκείνη τη στιγμή στο φύλλο εργασίας. Για να δείτε άλλο μέρος της Μελέτης, αφήστε τον διάλογο και επιλέξτε άλλο τμήμα της μελέτης, χρησιμοποιώντας τον Πλοηγό ή τις λειτουργίες Zoom και Μετατόπισης Χαρτιού και ανοίξτε τον ξανά.
Η συνεχής γραμμή στην περιοχή επιθεώρησης αναπαριστά τη γραμμή που συνδέει τα σημεία παρατηρητή και στόχου. Μπορείτε να κάνετε κλικ και να σύρετε τόσο τον παρατηρητή, όσο και το στόχο, ανεξάρτητα τον ένα από τον άλλο. Εάν κάνετε κλικ οπουδήποτε στην περιοχή επιθεώρησης, η γραμμή θα στραφεί με άξονα το σημείο στόχου και θα οριστεί νέα θέση παρατηρητή.
Η γωνία που καθορίζει τον Οπτικό Κώνο εμφανίζεται στην περιοχή επιθεώρησης με παχιά γραμμή και παρέχει αξιόπιστη πληροφορία, αν η γραμμή όρασης είναι οριζόντια. Εάν η γραμμή όρασης κοιτάζει πάνω ή κάτω, η γωνία μπορεί να χρησιμοποιηθεί μόνο για την προσέγγιση του αποτελέσματος.
Μετά από διάφορα zoom, μετατοπίσεις χαρτιού ή αριθμητικές ρυθμίσεις των αποστάσεων, τα σημεία του παρατηρητή ή/και του στόχου μπορεί να εξαφανιστούν από την περιοχή επιθεώρησης. Για να τα επαναφέρετε, κάντε Shift-κλικ στο σημείο που θέλετε τον παρατηρητή και Alt-κλικ στο σημείο που θέλετε το στόχο. Θα μετακινηθούν αμέσως στα σημεία που κάνατε κλικ.
Μπορείτε επίσης να καθορίσετε αριθμητικά τις ακόλουθες τιμές. Τα εφφέ αυτών των ρυθμίσεων θα εμφανίζονται γραφικά στην περιοχή προεπισκόπησης.
•Ζ Κάμερας: Εισάγετε εδώ μία τιμή που θα καθορίσει το ύψος της Κάμερας από το Μηδέν της Μελέτης. Τα αποτελέσματα θα φανούν γραφικά στην περιοχή επιθεώρησης. Σε αυτήν την περίπτωση, η θέση του στόχου θα παραμείνει αμετάβλητη.
•Ζ Στόχου: Εισάγετε εδώ μία τιμή που θα καθορίσει το ύψος του Στόχου από το Μηδέν της Μελέτης.
•Απόσταση: Εισάγετε εδώ μία τιμή για την οριζόντια απόσταση Κάμερας και Στόχου.
•Αζιμούθιο: Εισάγετε εδώ μία τιμή που θα καθορίσει το Αζιμούθιο Κάμερας-Στόχου.
Σημειακά Προοπτικά
•Χρήση Προοπτικού 2 Σημείων: Τσεκάρετε αυτό το κουτάκι για να δείτε το 3D μοντέλο με προοπτική 2-Σημείων αντί 3-Σημείων, ενώ διατηρείται η αρχική θέση και η γωνία θέασης της κάμερας. Αυτό το προοπτικό παραμένει μέχρι να φύγετε από την πλοήγηση.
Με αποτέλεσμα, όλες οι 3D κατακόρυφες ακμές γίνονται κατακόρυφες στην προοπτική προβολή. Αυτό προσομοιώνει τη λειτουργία κατακόρυφης διόρθωσης της μετατόπισης φακών στις SLR κάμερες.
•Για να πάρετε μία προοπτική κάτοψη, ρυθμίστε τη στάθμη του παρατηρητή ψηλότερα από τη στάθμη του στόχου. Σύρετε το στόχο στην επιθυμητή θέση στην κάτοψη και ρυθμίστε την Απόσταση παρατηρητή-στόχου στο μηδέν, σύροντας τη θέση παρατηρητή μέχρι να μηδενιστεί η αριθμητική τιμή. Δεν μπορείτε να γράψετε μηδέν στο πεδίο Απόσταση.
Οι στάθμες των σημείων παρατηρητή και στόχου, ο Οπτικός Κώνος και η Γων. Στροφής της Κάμερας πρέπει να ρυθμιστούν αριθμητικά στα υπόλοιπα πεδία.
Οπτικός Κώνος: Εισάγετε εδώ μία τιμή για τη γωνία ανοίγματος του Οπτικού Κώνου της Κάμερας.
Υπόδειξη: Μεγαλύτερες γωνίες (a°=>60°) χωράνε περισσότερα αντικείμενα στο Παράθυρο, αλλά μπορούν επίσης να παραμορφώσουν την εικόνα.
Γων. Στροφής: Εισάγετε εδώ μία τιμή για τη Γων. Στροφής Κάμερας.
Ορίστε Θέση Ήλιου Γραφικά
Στην περιοχή προεπισκόπησης, η διακεκομμένη γραμμή με το εικονίδιο Ήλιος δείχνει την κατεύθυνση του φωτός για σκιασμένες και φωτορεαλιστικές αναπαραστάσεις. Το εικονίδιο του ήλιου μπορεί να συρθεί γύρω από την περίμετρο της κάτοψης, αλλά δεν μπορεί να τοποθετηθεί πλησιέστερα. Η απόστασή του θεωρείται ότι είναι άπειρη.
Οι άλλοι έλεγχοι είναι πανομοιότυποι με εκείνους των Παράλληλων Προβολών.
Δείτε το Θέση Ήλιου και το Ρυθμίσεις Ηλιακού Φωτός.
