Για περισσότερες πληροφορίες, δείτε: Το Εργαλείο Κάνναβος.
Αυτός ο διάλογος είναι διαθέσιμος από την εντολή Σχεδίαση > Σύστημα Καννάβου.
Σύστημα Καννάβου - Πάνελ Γενικές Ρυθμίσεις

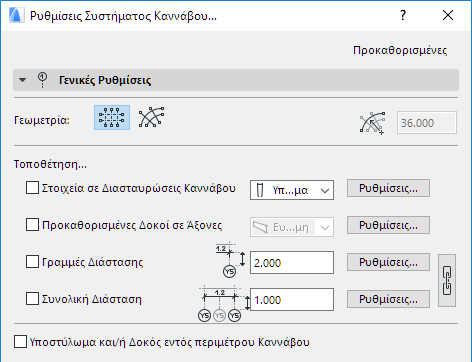

Γεωμετρία: Επιλέξτε μεταξύ ορθού και καμπύλου συστήματος καννάβου. Αν επιλέξετε ένα καμπύλο σύστημα, γράψτε μία τιμή για την ακτίνα του εξώτατου άξονα καννάβου.
Τοποθέτηση...: Τσεκάρετε ένα από τα επόμενα τέσσερα κουτάκια για τοποθέτηση πρόσθετων στοιχείων σε όλες τις διασταυρώσεις των αξόνων:
•Στοιχεία σε Διασταυρώσεις Καννάβου: Τσεκάρετέ το για να τοποθετηθούν στοιχεία στις διασταυρώσεις των αξόνων καννάβου. Κάντε κλικ στο pop-up για να επιλέξετε τον τύπο στοιχείου (Υποστύλωμα ή Αντικείμενο) και κάντε κλικ στο κουμπί Ρυθμίσεις για να ανοίξει και ο διάλογος ρυθμίσεων αυτού του στοιχείου.
•Προκαθορισμένες Δοκοί σε Άξονες: Τσεκάρετέ το για να τοποθετήσετε ένα στοιχείο Δοκού κατά μήκος των αξόνων καννάβου. Κάντε κλικ στο κουμπί Ρυθμίσεις για να ανοίξει και ο διάλογος ρυθμίσεων Δοκού.
Σημείωση: Εάν τοποθετείτε ένα καμπύλο Σύστημα Καννάβου, έχετε την επιλογή τοποθέτησης ευθύγραμμων ή καμπύλων δοκών κατά μήκος των αξόνων.
•Γραμμές Διάστασης: Τσεκάρετέ το για τοποθέτηση μίας γραμμής διάστασης μεταξύ όλων των αξόνων του καννάβου. Εισάγετε μία τιμή για την απόσταση μεταξύ της γραμμής διάστασης και του πρώτου άξονα. Κάντε κλικ στο κουμπί Ρυθμίσεις για να ανοίξει και ο διάλογος ρυθμίσεων Διάστασης.
•Συνολική Διάσταση: Τσεκάρετέ το για τοποθέτηση μίας γραμμής διάστασης μεταξύ των δύο ακραίων αξόνων (και στις δύο κατευθύνσεις). Εισάγετε μία τιμή για την απόσταση μεταξύ της γραμμής διάστασης και του πρώτου άξονα. Κάντε κλικ στο κουμπί Ρυθμίσεις για να ανοίξει και ο διάλογος ρυθμίσεων Διάστασης.
Κάντε κλικ στο εικονίδιο Αλυσίδα, ώστε οι γραμμές διάστασης και η συνολική διάσταση να έχουν τα ίδια χαρακτηριστικά.
Υποστύλωμα και/ή Δοκός εντός περιμέτρου Καννάβου: Τσεκάρετέ το για μετατόπιση των υποστυλωμάτων και των δοκών, έτσι ώστε να τοποθετηθούν εντός της περιμέτρου του συστήματος Καννάβου.
Σύστημα Καννάβου - Πάνελ Στοιχεία Καννάβου

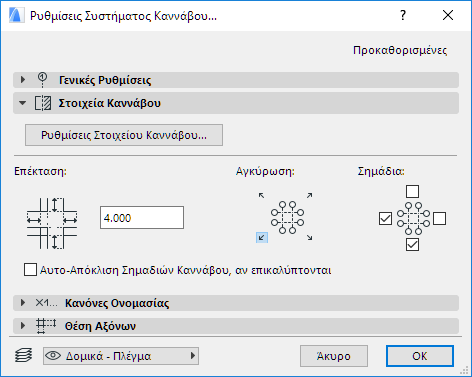

Ρυθμίσεις Στοιχείου Καννάβου: Κάντε κλικ σε αυτό το κουμπί για να ανοίξει το Στοιχείο Καννάβου και να ορίσετε ιδιότητες για κάθε στοιχείο Καννάβου αυτού του Συστήματος. Όλα τα στοιχεία Καννάβου θα είναι ίδια.
Επέκταση: Εισάγετε μία τιμή για την απόσταση που θα επεκτείνεται ο άξονας Καννάβου, πέρα από τον τελευταίο άξονα
Αγκύρωση: Κάντε κλικ σε ένα από τα τέσσερα κουμπιά για να καθορίσετε το σημείο αγκύρωσης με το οποίο θα τοποθετηθεί το Σύστημα Καννάβου.
Σημάδια: Τσεκάρετε μία ή και τις τέσσερις πλευρές του Συστήματος Καννάβου που θα τοποθετηθούν τα Σημάδια. Αν κατά την τοποθέτηση του Συστήματος Καννάβου ορίσετε μία στροφή, τότε θα στραφούν και αυτές οι πλευρές.
Αυτο-Απόκλιση Σημαδιών Καννάβου, αν επικαλύπτονται: Τσεκάρετέ το για αυτόματη μετατόπιση των σημαδιών Καννάβου προς το πλάι, έτσι ώστε να μην επικαλύπτονται.
Σύστημα Καννάβου - Πάνελ Κανόνες Ονομασίας

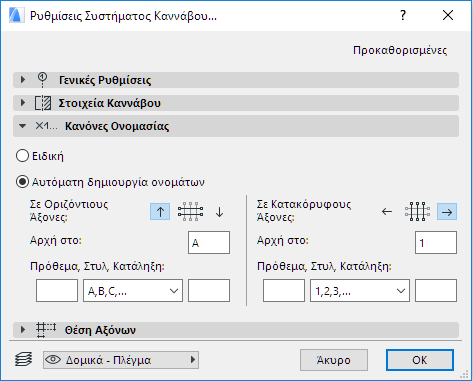

Χρησιμοποιήστε αυτό το πάνελ για να καθορίσετε τη λογική με την οποία θα ονομαστούν οι άξονες Καννάβου αυτού του Συστήματος Καννάβου. Μπορείτε να ορίσετε ξεχωριστά στυλ ονομασίας για τις δύο κατευθύνσεις του καννάβου.
•Για ένα καμπύλο σύστημα Καννάβου: κυκλικοί άξονες Καννάβου και ακτινικοί άξονες Καννάβου.
Σημειώστε, ότι οι κανόνες ονοματοδοσίας σε “οριζόντιους” και “κάθετους” άξονες, καθώς και οι προσδιορισμοί “άνω” και “κάτω”, αναφέρονται στην ορθή θέση του Συστήματος Καννάβου (αν κάνετε στροφή του Συστήματος Καννάβου κατά την τοποθέτησή του, τα ονόματα θα στραφούν αναλόγως).

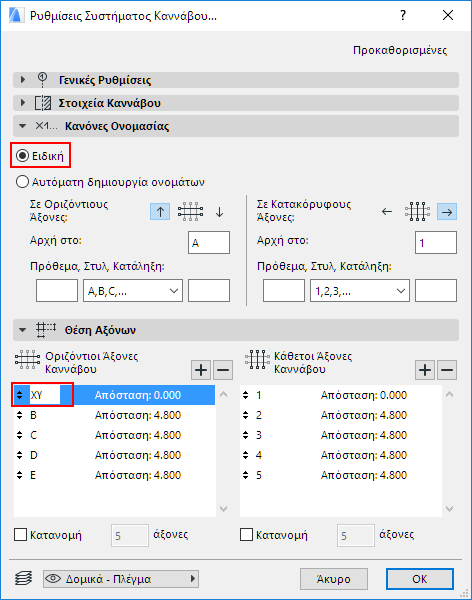

Ειδική: Το επιλέγετε για να εισάγετε ονόματα για οποιοδήποτε στοιχείο καννάβου, χρησιμοποιώντας τα πεδία του Πάνελ Θέση Αξόνων: αν κάνετε κλικ στο Ειδική του Πάνελ Κανόνες Ονομασίας, τότε τα ονόματα των αξόνων Καννάβου, στο Πάνελ Θέση Αξόνων, γίνονται επεξεργάσιμα.
Αυτόματη δημιουργία ονομάτων: Επιλέξτε το για αυτόματη παραγωγή ονομάτων για τους άξονες Καννάβου αυτού του Συστήματος Καννάβου.
Αύξουσα κατεύθυνση: Επιλέξτε μία από τις δύο κατευθύνσεις (κάντε κλικ στο άνω ή κάτω βέλος) για να ορίσετε την κατεύθυνση κατά την οποία θα γίνει η ανάθεση των αυτόματα παραγόμενων ονομάτων.
•Αρχή στο: δείχνει την τιμή εκκίνησης της ονομασίας των στοιχείων Καννάβου.
•Πρόθεμα: ένα στατικό κείμενο που εμφανίζεται μπροστά από κάθε, αυτόματα παραγόμενο, όνομα.
•Κατάληξη: ένα στατικό κείμενο που εμφανίζεται μετά από κάθε, αυτόματα παραγόμενο, κείμενο.
•Στυλ: Επιλέξτε ένα στυλ για τα αυτόματα παραγόμενα ονόματα των στοιχείων Καννάβου: αριθμοί (1,2,3,...), γράμματα (A,B,C,... ή a,b,c, ...) ή λατινικοί αριθμοί (I,II,III,IV, ...)
Σύστημα Καννάβου - Πάνελ Θέση Αξόνων

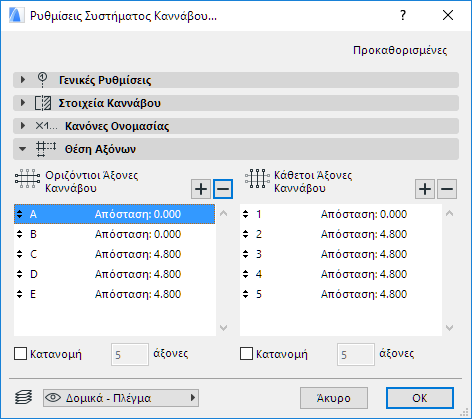

Χρησιμοποιήστε αυτό το πάνελ για να καθορίσετε τον αριθμό και τη θέση των οριζόντιων και κάθετων αξόνων Καννάβου για αυτό το Σύστημα Καννάβου.
Για ένα καμπύλο σύστημα Καννάβου: κυκλικοί άξονες Καννάβου και ακτινικοί άξονες Καννάβου.
Σημειώστε, ότι οι παράμετροι “οριζόντιοι” και “κάθετοι” άξονες αναφέρονται στην ορθή θέση του Συστήματος Καννάβου και στρέφονται μαζί με τον Κάνναβο.
Προσθήκη ενός άξονα Καννάβου: Κάντε κλικ στο Θετικό πρόσημο για προσθήκη ενός άξονα Καννάβου.
Αφαίρεση ενός άξονα Καννάβου: Κάντε κλικ στο Αρνητικό πρόσημο για αφαίρεση ενός άξονα Καννάβου.
Ορισμός απόστασης: Κάντε κλικ στο πεδίο Απόσταση, οποιουδήποτε από τους άξονες Καννάβου της λίστας, για να καθορίσετε την απόστασή του από τον προηγούμενο άξονα Καννάβου. Η Απόσταση του πρώτου άξονα Καννάβου της λίστας είναι πάντα μηδέν.
Κατανομή: Αν δεν γνωρίζετε την απαιτούμενη απόσταση μεταξύ των αξόνων Καννάβου, τσεκάρετε το κουτάκι Κατανομή της μίας ή και των δύο κατευθύνσεων των αξόνων Καννάβου. Όταν τοποθετείτε το σύστημα Καννάβου, θα σας βοηθήσει να ορίσετε τα δύο άκρα του συστήματος Καννάβου στη συγκεκριμένη διεύθυνση, με κατανομή του αριθμού των αξόνων που έχετε ορίσει και εμφανίζονται στη λίστα.
