Το Εργαλείο Κάνναβος σας επιτρέπει να τοποθετείτε στοιχεία Καννάβου είτε μεμονωμένα, είτε σε ένα Σύστημα Καννάβου. Είναι ένα εργαλείο της Εργαλειοθήκης του Archicad.
Τα στοιχεία Καννάβου είναι μέρος του μοντέλου και λειτουργούν σαν ένα επεξεργάσιμο πλαίσιο εργασίας για τοποθέτηση πολλών στοιχείων ή για αναγνώριση συγκεκριμένων θέσεων στο μοντέλο.
Το Εργαλείο Κάνναβος δημιουργεί ένα ειδικό τοπικό δομικό πλέγμα. (Αντιθέτως, ο Κάνναβος Εργασίας και το Πλέγμα Έλξης που ρυθμίζονται στο Άποψη > Επιλογές Πλέγματος > Πλέγματα και Φόντο είναι ένα καθολικό, ισοκατανεμημένο πλέγμα που καλύπτει ολόκληρο το 2D παράθυρο, και χρησιμοποιείται ως ένα βοήθημα εισαγωγής και επεξεργασίας.)
Ο κάνναβος που δημιουργείται από αυτό το εργαλείο είναι διαδραστικός και επομένως μπορείτε να επεξεργαστείτε τα στοιχεία του καννάβου ακόμα και μετά την τοποθέτησή τους. Τα στοιχεία Καννάβου τροποποιούνται χρησιμοποιώντας τον διάλογο Ρυθμίσεις Καννάβου.
Δείτε: Ρυθμίσεις Εργαλείου Στοιχείο Καννάβου.
Τα στοιχεία Καννάβου τοποθετούνται στην Κάτοψη ή στο 3D παράθυρο, αλλά μπορούν να εμφανίζονται σε Τομές, Όψεις, Εσωτερικές Όψεις καθώς και στο 3D Έγγραφο.
Ένα στοιχείο Καννάβου κατέχει μία υψομετρική θέση στο μοντέλο. Όπως και άλλα στοιχεία μοντέλου, τα στοιχεία Καννάβου αποθηκεύονται μαζί με τις απόψεις.

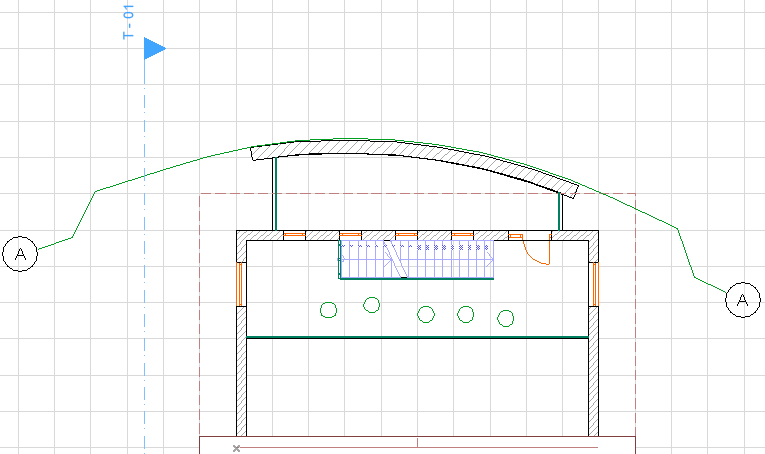

Στοιχείο Καννάβου στην Κάτοψη

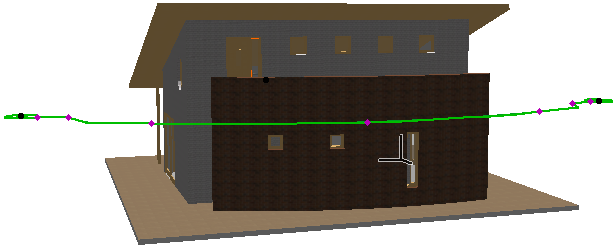

Στοιχείο Καννάβου στο 3D παράθυρο
Για να τοποθετήσετε μία ολόκληρη διάταξη από οριζόντιες και κάθετες γραμμές καννάβου με ένα βήμα, χρησιμοποιήστε την εντολή Σχεδίαση > Σύστημα Καννάβου. Ο διάλογος Σύστημα Καννάβου που ακολουθεί, σας επιτρέπει να διαμορφώσετε το σύστημα από Στοιχεία Καννάβου και να τοποθετήσετε διαστάσεις, δοκούς, υποστυλώματα ή προαιρετικά στοιχεία ΒΙΒΛΙΟΘΗΚΗΣ στα σημεία διασταύρωσης του καννάβου.
Δείτε: Ρυθμίσεις Συστήματος Καννάβου.

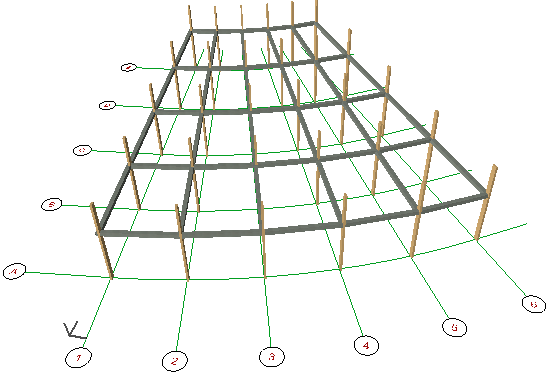

Αυτή η εικόνα δείχνει στο 3D ένα Σύστημα Καννάβου με Δοκούς και Υποστυλώματα τοποθετημένα στις διασταυρώσεις:
Συστατικά ενός Στοιχείου Καννάβου
Ορατότητα ενός Στοιχείου Καννάβου
Δημιουργία ενός Ευθύγραμμου Στοιχείου Καννάβου
Δημιουργία ενός Καμπύλου Στοιχείου Καννάβου
Επεξεργασία ενός Στοιχείου Καννάβου
