Πένες και Χρώματα (Διαμόρφωση Μετάφρασης DXF-DWG)
Αυτές είναι επιλογές του διαλόγου Διαμόρφωση Μετάφρασης DXF-DWG.
Δείτε: Διαμόρφωση Μετάφρασης DXF-DWG.
Τα Χρώματα Πένας του Archicad είναι διαμορφώσιμα, ενώ η σχέση του αριθμού της πένας του AutoCAD και του χρώματος δεν μπορεί να τροποποιηθεί.
Μπορείτε να μετατρέπετε Πένες Archicad σε Χρώματα AutoCAD, αναζητώντας τη βέλτιστη ταύτιση χρώματος ή διαμορφώνοντας ένα λεξικό μετατροπής.

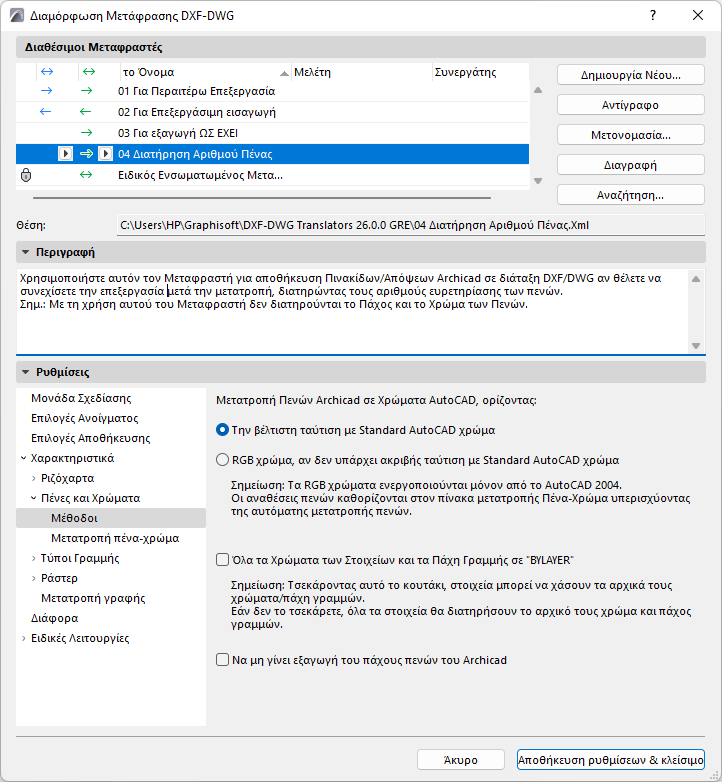

Για μετατροπή με βάση τους αριθμούς πένας, χρησιμοποιήστε τον προκαθορισμένο μεταφραστή με τίτλο “Διατήρηση Αριθμού Πένας”. Διαλέξτε αυτήν την επιλογή από την pop-up λίστα μεταφραστών, που βρίσκεται στο πάνω μέρος του διαλόγου Διαμόρφωση Μετάφρασης DXF-DWG.
•Εάν η πένα Φόντου ράστερ στο Archicad είναι ρυθμισμένη σε φόντο παραθύρου (-1), θα μετατραπεί σε ένα AutoCAD Wipeout.
•Αν στο χρώμα φόντου ράστερ ενός Αυτοκόλλητου έχει αποδοθεί το χρώμα πένας φόντου παραθύρου (-1), τότε το Αυτοκόλλητο θα εμφανίζεται σωστά στις αλλαγές του χρώματος του φόντου. Κατά τη μετατροπή ενός Αυτοκόλλητου στο AutoCAD, το φόντο του μετατρέπεται σε ένα AutoCAD wipeout (WPOut) χωρίς πλαίσιο και εμφανίζεται σωστά.
Σημείωση: Αν χρησιμοποιείτε μία έκδοση AutoCAD παλαιότερη του AutoCAD 2004, το Wipeout είναι διαθέσιμο σαν μέρος του “Express Tools.” Το Wipeout έχει ενσωματωθεί στο AutoCAD 2004.
Άνοιγμα
•Άνοιγμα: Όταν ανοίγετε ένα DXF/DWG αρχείο, ο πίνακας Πενών του Archicad ορίζεται στα Χρώματα AutoCAD. Οι αριθμοί πένας θα είναι ίδιοι με τους αριθμούς χρώματος του AutoCAD του DXF/DWG αρχείου.
Άλλη Εισαγωγή: Με οποιαδήποτε άλλη λειτουργία εισαγωγής DXF/DWG, στην οποία οι πένες δεν πρέπει να αλλάξουν (Συγχώνευση, Σύνδεση XREF, Άνοιγμα Αντικειμένου, κ.λπ.), κάθε χρώμα του AutoCAD θα αντιστοιχηθεί στην πένα του Archicad με τα πλησιέστερα συστατικά χρώματος (RGB).
Σημείωση: Όλες οι πένες του AutoCAD με αριθμό δείκτη πένας 256 ή μεγαλύτερο, θα αλλάζουν το δείκτη πένας τους στο Archicad, σε 255.
Αποθήκευση
Οι ακόλουθες δύο επιλογές είναι διαθέσιμες κατά την αποθήκευση σε AutoCAD 2004 ή μεταγενέστερο.
•Βέλτιστη ταύτιση με Standard AutoCAD Χρώμα: Κατά τη λειτουργία Αποθήκευσης, κάθε πένα του Archicad θα αντιστοιχηθεί στο χρώμα του AutoCAD με τα πλησιέστερα συστατικά χρώματος (RGB).
•Σημείωση: Μία μετατροπή με επιστροφή δεν έχει απαραιτήτως σαν αποτέλεσμα τα ίδια χρώματα με τα πρωτότυπα. Για παράδειγμα, αν η Πένα 25 του Archicad βρει την καλύτερη ταύτιση στο Χρώμα 236 του AutoCAD, είναι δυνατόν το Χρώμα 236 του AutoCAD να βρει σαν καλύτερο χρώμα την Πένα 32 του Archicad αντί για την 25. RGB Χρώμα: Εάν δεν υπάρχει ταύτιση, θα αποθηκεύσει την τιμή RGB της πένας του Archicad Pen και θα αναθέσει σε αυτήν έναν αριθμό δείκτη πένας, 256 ή μεγαλύτερο στο σχέδιο AutoCAD.
Όλα τα Χρώματα των Στοιχείων και τα Πάχη Γραμμής σε BYLAYER
•Για Αποθήκευση: Τσεκάρετέ το για να αντικαταστήσετε τις προτιμήσεις μετατροπής Πένα-Χρώμα, παραπάνω.
•Κάθε αποθηκευμένη οντότητα θα έχει το χρώμα BYLAYER. Όταν ο χρήστης AutoCAD αλλάζει το χρώμα του ριζόχαρτου, το χρώμα όλων όσων βρίσκονται σε αυτό το ριζόχαρτο αλλάζει σύμφωνα με αυτό.
Να μη γίνει εξαγωγή του πάχους πενών του Archicad
•Για Αποθήκευση: Με αυτήν την επιλογή, τα πάχη πενών του Archicad δεν θα εξαχθούν στο προκύπτον σχέδιο AutoCAD.

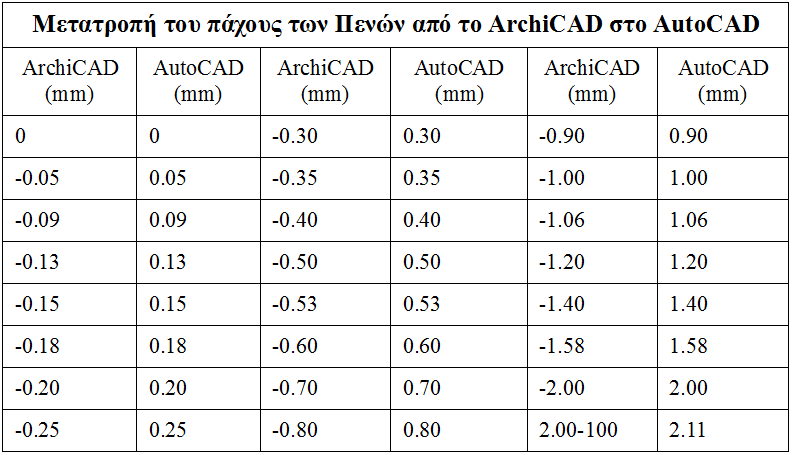

Ο παρακάτω πίνακας δείχνει τον τρόπο μετατροπής του πάχους των πενών Archicad σε πάχη AutoCAD, όταν αυτό το κουτάκι δεν είναι τσεκαρισμένο και επομένως τα πάχη εξάγονται.
Τσεκάρετε το κουτάκι για να επιτρέψετε ρυθμίσεις μετατροπής μεταξύ Archicad Πενών και AutoCAD Χρωμάτων.
Αυτές οι ρυθμίσεις υπερισχύουν των μεθόδων αυτόματης μετατροπής που έχουν οριστεί στη σελίδα Μέθοδοι.
