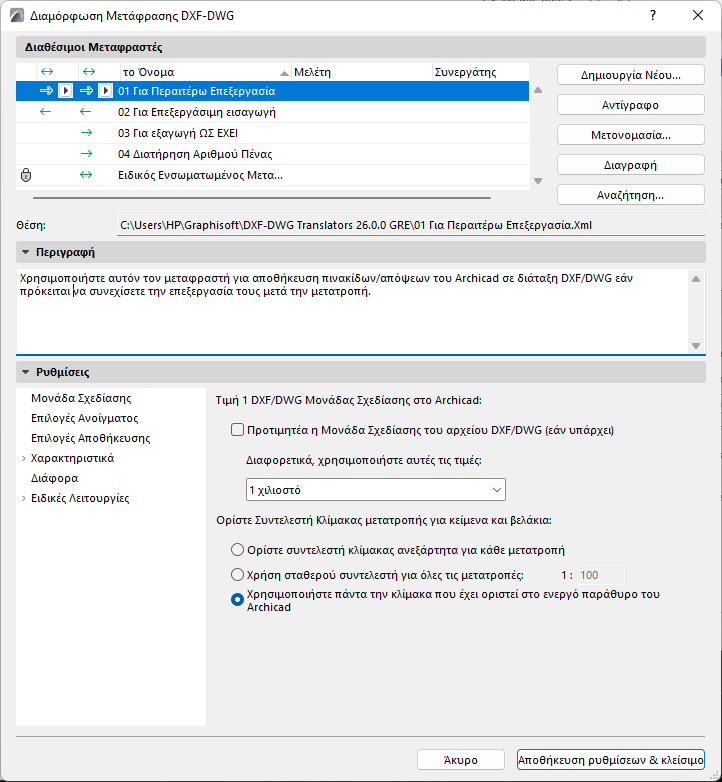

Αυτός ο διάλογος παραθέτει προκαθορισμένους και προσαρμοσμένους μεταφραστές DXF-DWG. Χρησιμοποιήστε τα για να καθορίσετε τον τρόπο ερμηνείας των στοιχείων του Archicad όταν εξάγονται ως αρχεία DXF/DWG, και αντιστρόφως: πώς τα στοιχεία στα αρχεία DXF/DWG θα ερμηνευθούν κατά την εισαγωγή τους στο Archicad.
Οι Μεταφραστές DXF-DWG απομνημονεύονται στον φάκελο ΕΞ ΟΡΙΣΜΟΥ, του προγράμματος Archicad.
Σημείωση για χρήστες TeamWork: Η χρήση κοινών Μεταφραστών εξασφαλίζει ότι όλοι οι χρήστες έχουν πρόσβαση στις ίδιες επιλογές μετατροπής. Συνιστούμε ο Διευθυντής CAD (ή το πρόσωπο που έχει αναλάβει τον ίδιο ρόλο στο γραφείο σας) να διαχειριστεί το σύνολο των Μεταφραστών και να τους τοποθετήσει σε έναν εξυπηρετητή (server). Για να χρησιμοποιήσετε τους μεταφραστές, κάθε χρήστης πρέπει να τους προσθέσει στη λίστα του μετά από Αναζήτηση..., στον διάλογο Διαμόρφωση Μετάφρασης DXF/DWG.
Αυτός ο διάλογος είναι προσβάσιμος:
•Κατά την αποθήκευση ή το άνοιγμα αρχείων DXF/DWG: πατήστε το κουμπί Ρυθμίσεις στους διαλόγους Αποθήκευσης, Ανοίγματος ή Συγχώνευσης, ή του διαλόγου Σύνδεση XREF
•από το Αρχείο > Διαλειτουργικότητα > DXF-DWG > Διαμόρφωση Μετάφρασης DXF-DWG
•όταν ανοίγετε ένα αρχείο DXF/DWG με την εντολή Αρχείο > Βιβλιοθήκες και Αντικείμενα > Άνοιγμα Αντικειμένου,
•από το Αρχείο > Βιβλιοθήκες και Αντικείμενα > Εισαγωγή Μπλοκ από DXF/DWG
Διαχείριση Αρχείων Μεταφραστών
Οι Μεταφραστές παρατίθενται με τα ακόλουθα πεδία δεδομένων: Όνομα, Μελέτη και Συνεργάτης.
Ένας κλειδωμένος μεταφραστής δεν μπορεί να επεξεργαστεί, αλλά μπορείτε να δημιουργήσετε ένα αντίγραφο, και στη συνέχεια να επεξεργαστείτε το αντίγραφο.

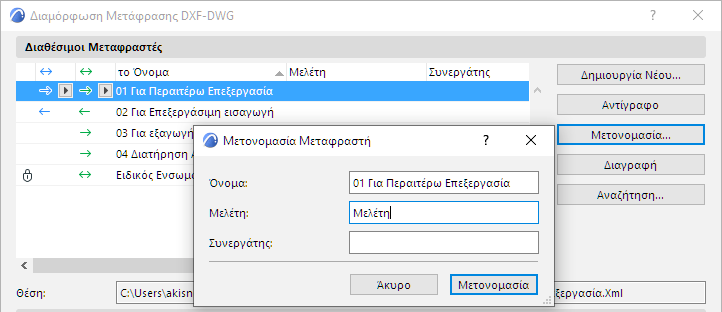

Για να επεξεργαστείτε αυτά τα πεδία, κάντε διπλό κλικ σε ένα στοιχείο λίστας για να ανοίξετε τον διάλογο Μετονομασία Μεταφραστή, ή πατήστε το κουμπί Μετονομασία.
Διαγραφή (διαθέσιμη εάν ο μεταφραστής δεν είναι κλειδωμένος):
Κάντε κλικ για να καταργήσετε τους περιττούς μεταφραστές:
•Διαγραφή του XML του μεταφραστή. Αυτή η επιλογή διαγράφει μόνιμα όλες αυτές τις ρυθμίσεις του μεταφραστή. Απλά αφαιρέστε τον μεταφραστή από τη λίστα στο παράθυρο διαλόγου. (Για να τον προσθέσετε ξανά στη λίστα, πατήστε Αναζήτηση.)
Δημιουργία Νέου: Χρησιμοποιώντας τις προεπιλεγμένες ρυθμίσεις, δημιουργήστε ένα νέο αρχείο Μεταφραστή XML και προσθέστε το στη λίστα. Αυτό το αρχείο XML μπορεί να αποθηκευτεί σε οποιαδήποτε θέση, όπως σε έναν server αρχείων του γραφείου.
Αντίγραφο: Αντιγράψτε τον επιλεγμένο Μεταφραστή. Θα δημιουργηθεί ένα νέο αντίγραφο XML στην ίδια θέση με τον επιλεγμένο Μεταφραστή.
Αφαίρεση (διαθέσιμο εάν ο μεταφραστής είναι κλειδωμένος/μη διαθέσιμος/αγνοείται): Αυτή η ενέργεια θα καταργήσει τον μεταφραστή από τη λίστα στον διάλογο, αλλά ΔΕΝ θα διαγράψει το αρχείο μεταφραστή XML από το σύστημά σας. (Για να τον προσθέσετε ξανά στη λίστα, πατήστε Αναζήτηση.)
Αναζήτηση: Κάντε κλικ για να προσπελάσετε ένα υπάρχον αρχείο Μεταφραστή.
Θέση: Δείχνει τη διαδρομή του αρχείου του επιλεγμένου μεταφραστή και δεν μπορείτε να το επεξεργαστείτε.
Σημείωση: Εάν ένα αρχείο XML μετονομαστεί, μετακινηθεί ή διαγραφεί, τότε θα εμφανίζεται με πλάγια γράμματα στη λίστα Μεταφραστών και θα υποδεικνύεται ως μη διαθέσιμο.
Γιατί οι μεταφραστές μου δεν είναι επεξεργάσιμοι;
Ο Μεταφραστής είναι κλειδωμένος
Ένας κλειδωμένος μεταφραστής δεν μπορεί να επεξεργαστεί, αλλά μπορείτε να δημιουργήσετε ένα αντίγραφο, και στη συνέχεια να επεξεργαστείτε το αντίγραφο.

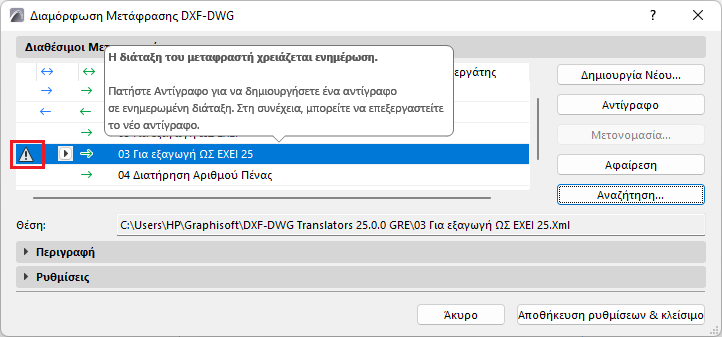

Ο Μεταφραστής χρειάζεται ενημέρωση
Από το Archicad 26, το αρχείο Μεταφραστή DXF-DWG (διάταξη xml) χρησιμοποιεί μία ενημερωμένη διάταξη αρχείου.
Οι μεταφραστές που έχουν εισαχθεί από μελέτες Archicad παλαιότερης έκδοσης παρατίθενται στη Διαμόρφωση Μετάφρασης DXF/DWG, αλλά είναι ξεπερασμένοι και επομένως μη επεξεργάσιμοι. Σημειώνονται με ένα εικονίδιο και μία συμβουλή εργαλείου. Απλά δημιουργήστε ένα αντίγραφο - το νέο αντίγραφο ενημερώνεται στη νέα διάταξη.
Το αρχείο υποδείγματος του Μεταφραστή δεν είναι προσβάσιμο
Εάν ο παρωχημένος (και επομένως μη επεξεργάσιμος) μεταφραστής τυχαίνει να χρησιμοποιεί ένα αρχείο υποδείγματος που δεν είναι προσβάσιμο: επισημαίνεται επίσης με ένα εικονίδιο και μία συμβουλή με οδηγίες.
1.Ανοίξτε πρώτα τον μεταφραστή σε μία παλαιότερη έκδοση του Archicad (πριν το 26) - τώρα οι ρυθμίσεις του μεταφραστή είναι επεξεργάσιμες
2.Αναζήτηση για το αρχείο υποδείγματος - τώρα είναι προσβάσιμο το αρχείο υποδείγματος και οι ρυθμίσεις του
3.Ανοίξτε ξανά τον μεταφραστή στο τρέχον Archicad: τώρα μπορείτε να ενημερώσετε τον μεταφραστή (να δημιουργήσετε ένα αντίγραφο), με βάση το κατάλληλο αρχείο υποδείγματος.
Είναι ένα πεδίο επεξεργασίας πολλών γραμμών που περιέχει πληροφορίες για τον επιλεγμένο μεταφραστή. Η επεξεργασία του περιεχομένου του γίνεται με ένα κλικ.
DXF/DWG - Πάνελ Ρυθμίσεις
Οι κανόνες μετατροπής για την ανταλλαγή δεδομένων εμπίπτουν σε έξι κύριες ομάδες:
•Μονάδα Σχεδίασης
•Επιλογές Ανοίγματος
•Επιλογές Αποθήκευσης
•Χαρακτηριστικά
•Διάφορα
•Ειδικές Λειτουργίες
Μονάδα Σχεδίασης (Διαμόρφωση Μετάφρασης DXF/DWG)
Επιλογές Ανοίγματος (Διαμόρφωση Μετάφρασης DXF-DWG)
Επιλογές Αποθήκευσης (Διαμόρφωση Μετάφρασης DXF-DWG)
Χαρακτηριστικά (Διαμόρφωση Μετάφρασης DXF-DWG)
Ριζόχαρτα (Διαμόρφωση Μετάφρασης DXF-DWG)
Πένες και Χρώματα (Διαμόρφωση Μετάφρασης DXF-DWG)
Τύποι Γραμμής (Διαμόρφωση Μετάφρασης DXF-DWG)
Ράστερ (Διαμόρφωση Μετάφρασης DXF-DWG)
Μετατροπή γραφής (Διαμόρφωση Μετάφρασης DXF-DWG)
