Εμφάνιση στην Κάτοψη Πόρτας/Παραθύρου: Συμβολική - Προβαλλόμενα

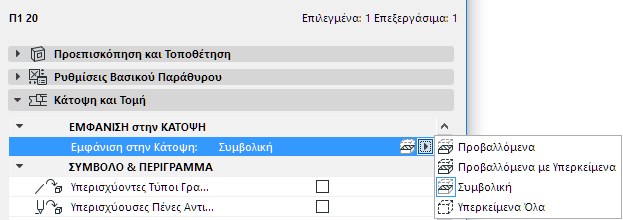

Στις Ρυθμίσεις Πόρτας/Παραθύρου (Πάνελ Κάτοψη και Τομή), χρησιμοποιήστε τον έλεγχο Εμφάνιση στην Κάτοψη για να καθορίσετε τον τρόπο εμφάνισης του ανοίγματος:

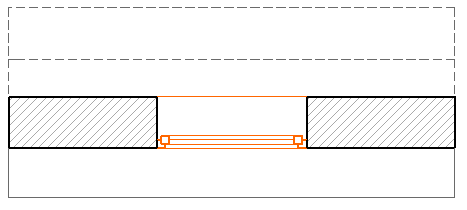

•Συμβολική (αρχική ρύθμιση): Αυτό είναι το τυπικό σύμβολο του αντικειμένου, το οποίο ορίστηκε, ανεξάρτητα από την απεικόνιση του 3D μοντέλου του στοιχείου.

•Υπερκείμενα Όλα: Εμφανίζεται η συμβολική 2D άποψη του στοιχείου με τα χαρακτηριστικά των υπερκειμένων του στοιχείου.

Σημείωση: Καθορίστε τα χαρακτηριστικά των Υπερκειμένων (τύπος γραμμής, πένα) στο πάνελ Κάτοψη και Τομή των Ρυθμίσεων Πόρτας/Παραθύρου.

Δείτε: Υπερισχύοντα Χαρακτηριστικά GDL Αντικειμένου σε Πόρτες/Παράθυρα.

Στην περίπτωση ενός κεκλιμένου τοίχου, μπορεί να θέλετε μία πιο ρεαλιστική εμφάνιση της τομής πόρτας/παραθύρου: επιλέξτε είτε το Προβαλλόμενα, είτε το Προβαλλόμενα με Υπερκείμενα για να δείτε όλα τα μέρη του παραθύρου μέσα σε έναν κεκλιμένο τοίχο.

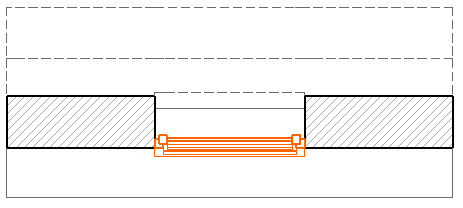

•Προβαλλόμενα: δείχνει το τεμνόμενο τμήμα του 3D μοντέλου του στοιχείου, συν το μη τεμνόμενο τμήμα του (προς τα κάτω).

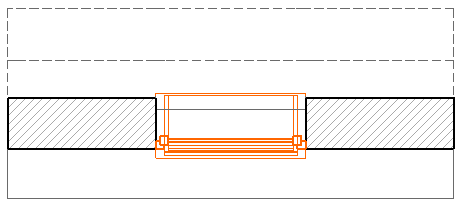

•Προβαλλόμενα με Υπερκείμενα: δείχνει το τεμνόμενο τμήμα του 3D μοντέλου του στοιχείου (π.χ., όπως τέμνεται στο ύψος του Επιπέδου Τομής για Κάτοψη), συν το υπερκείμενο τμήμα του στοιχείου (δηλ. το τμήμα του στοιχείου που βρίσκεται πάνω από το Επίπεδο Τομής για Κάτοψη) και το μη τεμνόμενο (προς τα κάτω) τμήμα του.
