Ρυθμίσεις Εργαλείου Στοιχείο Καννάβου

Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.

Γενικές πληροφορίες για το εργαλείο Κάνναβος, δείτε: Το Εργαλείο Κάνναβος.

Εργαλείο Στοιχείο Καννάβου - Πάνελ Κάτοψη

Χρησιμοποιήστε τους ελέγχους αυτού του πάνελ για να καθορίσετε τα χαρακτηριστικά Κάτοψης του στοιχείου Καννάβου.

Άξονας Καννάβου: Επιλέξτε την επιθυμητή απεικόνιση του άξονα καννάβου. Μπορεί να είναι Κρυφός, Τμηματικός ή Πλήρης.

Αν επιλέξετε Τμηματικός, εισάγετε το Μήκος Τμήματος στο πεδίο που είναι δεξιά.

Επιλέξτε έναν Τύπο Γραμμής και ένα Χρώμα Πένας για αυτό το Στοιχείο Καννάβου.

Εμφάνιση στον Όροφο: Από την πτυσσόμενη λίστα, επιλέξτε πού θέλετε να βλέπετε το Στοιχείο Καννάβου.

•Τρέχοντα Όροφο: Το στοιχείο Καννάβου θα φαίνεται μόνο στον τρέχοντα όροφο.

•1 Όροφο Πάνω και/ή Κάτω: Το στοιχείο Καννάβου θα εμφανίζεται στον τρέχοντα όροφο και σε έναν όροφο πάνω και/ή κάτω.

•Όλους τους Ορόφους: Το στοιχείο Καννάβου θα εμφανίζεται σε όλους τους ορόφους της μελέτης.

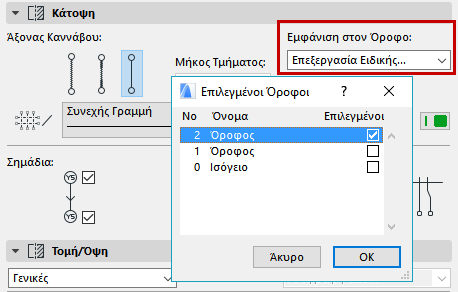

•Ειδική: Διαλέξτε αυτήν την επιλογή αν θέλετε να ορίσετε οποιονδήποτε άλλο συνδυασμό ορόφων. Εμφανίζεται ο διάλογος Επιλεγμένοι Όροφοι.

Μόλις καθορίσετε αυτές τις Ειδικές Ρυθμίσεις, χρησιμοποιήστε την επιλογή Επεξεργασία Ειδικής για να τις επεξεργαστείτε.

Σημάδια: Επιλέξτε ένα, αμφότερα ή κανένα από τα δύο κουτάκια για εμφάνιση των σημαδιών στα άκρα του άξονα Καννάβου.

Αποκλίνουσα: Όταν αποκλίνετε τα σημάδια καννάβου προς το πλάι, ένα τμήμα της γραμμής θα αποκλίνει μαζί με τα σημάδια.

Ορίστε την αρχική τιμή για το μήκος του αποκλίνοντος τμήματος.

Εργαλείο Στοιχείο Καννάβου - Πάνελ Τομή/Όψη

Αυτή η περιγραφή αναφέρεται στην εμφάνιση των στοιχείων Καννάβου σε αμφότερα τα παράθυρα Τομής και Όψης.

Χρησιμοποιήστε τους ελέγχους αυτού του πάνελ για να καθορίσετε τα χαρακτηριστικά Τομής του στοιχείου Καννάβου.

Γενική/Ειδική: Χρησιμοποιήστε αυτό το pop-up για να εφαρμόσετε είτε Γενικές ρυθμίσεις στο επιλεγμένο στοιχείο Καννάβου, είτε για να ορίσετε Ειδικές ρυθμίσεις στο επιλεγμένο στοιχείο Καννάβου μόνο σε αυτήν την Τομή.

Κάθε στοιχείο Καννάβου έχει τις “Γενικές” ρυθμίσεις τομής και οποιονδήποτε αριθμό ρυθμίσεων Τομής με όνομα “Ειδική”.

Ένα στοιχείο Καννάβου που χρησιμοποιεί Γενικές ρυθμίσεις τομής, θα έχει την ίδια εμφάνιση σε κάθε Τομή στην οποία εμφανίζεται.

Οι ρυθμίσεις με όνομα Ειδική για επιλεγμένα στοιχεία καννάβου είναι διαθέσιμες, μόνον όταν ανοίγετε τις Ρυθμίσεις Στοιχείου Καννάβου από ένα παράθυρο Τομής. Οι ρυθμίσεις με όνομα Ειδική για ένα στοιχείο Καννάβου εφαρμόζονται μόνο στο τρέχον παράθυρο Τομής.

Επομένως, το ίδιο στοιχείο Καννάβου μπορεί να εμφανίζεται με διαφορετικό τρόπο, ανάλογα με την Τομή στην οποία εμφανίζεται.

Αν εφαρμόσετε Ειδικές ρυθμίσεις σε ένα στοιχείο Καννάβου σε μία Τομή, τότε, όταν ανοίξετε το ίδιο στοιχείο Καννάβου σε μία άλλη Τομή, θα εμφανίζεται χρησιμοποιώντας τις αρχικές του ρυθμίσεις, διότι οι Ειδικές Ρυθμίσεις εφαρμόζονται σε ένα δεδομένο στοιχείο Καννάβου σε ένα μόνον παράθυρο Τομής. Εντούτοις, μπορείτε να χρησιμοποιήσετε την εντολή Αντιγραφή από για να αντιγράψετε αυτά τα Ειδικά χαρακτηριστικά από την άλλη Τομή και να τα χρησιμοποιήσετε για το στοιχείο Καννάβου της τρέχουσας Τομής.

Άξονας Καννάβου: Επιλέξτε την επιθυμητή απεικόνιση του άξονα καννάβου. Μπορεί να είναι Κρυφός, Τμηματικός ή Πλήρης.

Αν επιλέξετε Τμηματικός, εισάγετε το Μήκος Τμήματος στο πεδίο που είναι δεξιά.

Επιλέξτε έναν Τύπο Γραμμής και ένα Χρώμα Πένας για αυτό το Στοιχείο Καννάβου.

Σημάδια: Επιλέξτε ένα, αμφότερα ή κανένα από τα δύο κουτάκια για εμφάνιση των σημαδιών στα άκρα του άξονα Καννάβου.

Στα δύο πεδία που είναι δεξιά, εισάγετε το υψόμετρο (στάθμη) κάθε σημαδιού του άξονα Καννάβου που θα εμφανίζεται στις Τομές, και διαλέξτε μία στάθμη αναφοράς (εξ ορισμού: Αρχή Μελέτης) για τη μέτρηση αυτών των υψομέτρων.

Σημείωση: Η πραγματική θέση του άξονα Καννάβου (αντίθετα με άλλα στοιχεία του Archicad) θα αλλάξει, όταν αλλάξει η Στάθμη Αναφοράς.

Αποκλίνουσα: Όταν αποκλίνετε τα σημάδια καννάβου προς το πλάι, ένα τμήμα της γραμμής θα αποκλίνει μαζί με τα σημάδια.

Ορίστε την αρχική τιμή για το μήκος του αποκλίνοντος τμήματος.

Εργαλείο Στοιχείο Καννάβου - Πάνελ Κανόνες Ονομασίας

Χρησιμοποιήστε αυτό το πάνελ για να καθορίσετε τη λογική με την οποία θα ονομαστεί κάθε στοιχείο Καννάβου που θα τοποθετηθεί.

Αυτόματη δημιουργία ονομάτων: Επιλέξτε το για αυτόματη αύξηση στο όνομα, κάθε φορά που θα τοποθετείτε ένα στοιχείο Καννάβου.

•Αρχή στο: Αυτό το πεδίο δείχνει το όνομα που θα ανατεθεί στο στοιχείο Καννάβου που πρόκειται να τοποθετήσετε.

•Πρόθεμα: ένα στατικό κείμενο που εμφανίζεται μπροστά από κάθε, αυτόματα παραγόμενο, όνομα.

•Κατάληξη: Ένα στατικό κείμενο που θα ακολουθεί κάθε αυτόματα παραγόμενο κείμενο

•Στυλ: Επιλέξτε ένα στυλ για τα αυτόματα παραγόμενα ονόματα των στοιχείων Καννάβου: αριθμοί (1,2,3,...), γράμματα (A,B,C,... ή a,b,c, ...) ή λατινικοί αριθμοί (I,II,III,IV, ...)

Μία προεπισκόπηση του ονόματος που θα ανατεθεί στο στοιχείο Καννάβου το οποίο πρόκειται να τοποθετήσετε, φαίνεται στο πεδίο που είναι δίπλα στο Ειδική.

Ειδική: Κάντε κλικ σε αυτό το κουμπί για να παρακάμψετε το αυτόματα παραγόμενο όνομα και να αναθέσετε οποιοδήποτε άλλο όνομα στο στοιχείο Καννάβου.

Εργαλείο Στοιχείο Καννάβου - Πάνελ Σημάδι

Χρησιμοποιήστε αυτό το πάνελ για να καθορίσετε την απεικόνιση των σημαδιών του στοιχείου Καννάβου.

Σχήμα Σημαδιού: Κάντε κλικ σε αυτό το στοιχείο και μετά στο μαύρο βέλος, για να δείτε μία λίστα με τα διαθέσιμα σχήματα σημαδιού. Επιλέξτε ένα.

Σύνδεση Άξονα Καννάβου με: Κάντε κλικ σε αυτό το στοιχείο και μετά στο μαύρο βέλος, για να δείτε μία λίστα με τις διαθέσιμες επιλογές σύνδεσης του άξονα καννάβου με το σημάδι. Μη διαθέσιμο για κυκλικό σχήμα σημαδιού.

Εργαλείο Στοιχείο Καννάβου - Πάνελ 3D Όψη

Χρησιμοποιήστε αυτό το πάνελ για να ελέγξετε, εάν και πώς θα εμφανίζεται το Στοιχείο Καννάβου στο 3D παράθυρο. 3D Έγγραφα που δημιουργήθηκαν από ένα 3D παράθυρο στο οποίο φαίνονται στοιχεία Καννάβου, θα εμφανίζουν στοιχεία Καννάβου.

Εμφάνιση σε 3D Όψη: Τσεκάρετε αυτό το κουτάκι για να εμφανίζεται το στοιχείο Καννάβου στο 3D παράθυρο. Αν δεν είναι τσεκαρισμένο, όλοι οι άλλοι έλεγχοι σε αυτό το πάνελ θα είναι γκριζαρισμένοι.

Κατακόρυφη θέση: Εισάγετε την κατακόρυφη θέση του Στοιχείου Καννάβου στο 3D. Κάντε κλικ στο μαύρο pop-up βέλος για να διαλέξετε μία στάθμη αναφοράς από την οποία θα μετρηθεί η κατακόρυφη θέση του.

Εμφάνιση σαν γραμμή: Τσεκάρετε αυτό το κουτάκι για εμφάνιση των στοιχείων Καννάβου μόνο σαν γραμμές στο 3D παράθυρο. Αν το τσεκάρετε, τα στοιχεία Καννάβου δεν θα είναι ορατά στους Φωτορεαλισμούς, και οι υπόλοιποι έλεγχοι για τον άξονα Καννάβου σε αυτό το πάνελ θα είναι γκριζαρισμένοι. Όταν δεν είναι τσεκαρισμένο σημαίνει, ότι οι άξονες καννάβου θα εμφανίζονται στο 3D με επιφάνειες και μία διατομή, και επομένως θα εμφανίζονται και στους φωτορεαλισμούς.

Επιφάνεια Άξονα Καννάβου: Ορίστε την επιφάνεια του στερεού άξονα Καννάβου.

Διατομή Άξονα Καννάβου: Επιλέξτε μεταξύ κυκλικής και ορθογωνικής διατομής και καθορίστε το μέγεθός της

Επιφάνεια Κειμένου Σημαδιού: Ορίστε την επιφάνεια για το κείμενο του σημαδιού

Ευθ. Κειμένου με Παρατηρητή: Τσεκάρετε αυτό το κουτάκι για στροφή των κειμένων του σημαδιού, ώστε να "βλέπουν" προς τον παρατηρητή. Σημείωση: Αυτή η δυνατότητα εφαρμόζεται μόνο στα προοπτικά.
