Όσα ακολουθούν είναι μία περιγραφή της καρτέλας Σφράγιση Τοίχου (Ρυθμίσεις Πόρτας ή Παραθύρου - Πάνελ Ειδικές Ρυθμίσεις), της ΒΙΒΛΙΟΘΗΚΗΣ του Archicad.
Χρησιμοποιήστε αυτήν την καρτέλα για να καθορίσετε τον τρόπο κλεισίματος (σφράγιση) των στρώσεων ενός σύνθετου τοίχου, γύρω από το άνοιγμα πόρτα που μέσα σε αυτόν. Αυτές οι ρυθμίσεις αναφέρονται μόνον σε ανοίγματα που τοποθετούνται σε σύνθετους τοίχους.
•Αυτές οι ρυθμίσεις επηρεάζουν την εμφάνιση των ανοιγμάτων μόνον στις 2D απόψεις.
•Τα αποτελέσματα των ρυθμίσεων για το Γύρισμα Σοβά θα εμφανίζονται και στις απόψεις Τομής/Όψης σαν μία επέκταση του σύνθετου τοίχου στην κάσα. Για να δείτε την επιρροή αυτών των ρυθμίσεων στο 3D παράθυρο, πρέπει να τσεκάρετε το κουτάκι “Εμφάνιση στο 3D” στους ελέγχους για το Γύρισμα Σοβά.

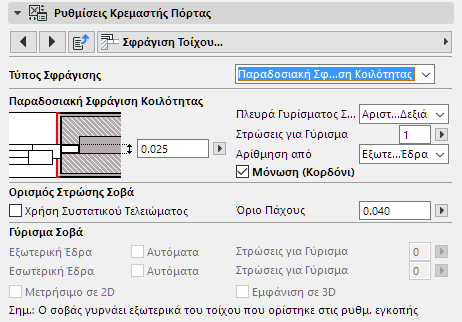

Ρυθμίσεις Καρτέλας Σφράγιση Τοίχου
Υπάρχουν δύο τύποι ρυθμίσεων σε αυτή τη σελίδα:
•Οι Ρυθμίσεις Σφράγισης, εάν επιλέξετε να χρησιμοποιήσετε μία Σφράγιση Τοίχου, και
•Οι ρυθμίσεις Γύρισμα Σοβά, που προσφέρονται, ανεξαρτήτως χρησιμοποίησης κάποιου τύπου Σφράγισης Τοίχου.
Τύπος Σφράγισης
Διαλέξτε έναν Τύπο Σφράγισης από το πτυσσόμενο μενού ή διαλέξτε Χωρίς Σφράγιση, εάν δεν θα χρησιμοποιήσετε κανέναν.
Οι διαθέσιμοι τύποι σφράγισης ποικίλουν, ανάλογα με τη δομή της εγκοπής.
Ρυθμίσεις Σφράγισης
Αυτές οι επιλογές διαφέρουν, ανάλογα με τον επιλεγμένο Τύπο Σφράγισης.
Πλευρά Γυρίσματος Στρώσης
Επιλέξτε εάν οι στρώσεις τοίχου πρέπει να γυρνάνε στη δεξιά, στην αριστερή ή και στις δύο πλευρές του ανοίγματος.
Στρώσεις για Γύρισμα
Επιλέξτε τον αριθμό, ξεκινώντας είτε από την Εξωτερική, είτε από την Εσωτερική έδρα του τοίχου. Αλλάξτε αυτή την προτίμηση, χρησιμοποιώντας το pop-up Αρίθμηση από.
Πλάτος Διατομής
Αυτή η παράμετρος είναι διαθέσιμη στη βιομηχανική σφράγιση κοιλότητας. Εισάγετε ένα πλάτος για το στοιχείο της σφράγισης.
Εάν έχετε επιλέξει Ειδική Σφράγιση: δείτε Ειδική Σφράγιση για πληροφορίες περί αυτών των ρυθμίσεων.
Μόνωση (Κορδόνι)
Τσεκάρετε αυτό το κουτάκι για να προσθέσετε ένα μονωτικό κορδόνι.
Εισάγετε μία τιμή πάχους για αυτό το μονωτικό κορδόνι.
Χρησιμοποιήστε αυτές τις ρυθμίσεις εάν θέλετε ο σοβάς του τοίχου να γυρνάει στο άκρο του τοίχου, ανεξάρτητα από το αν χρησιμοποιείτε μία Σφράγιση Τοίχου.
Σχόλια:
–Η στρώση γυρίσματος σοβά θα γυρίσει έξω από το περίγραμμα του τοίχου, όπως ορίζεται στις Ρυθμίσεις Εγκοπής.
–Δεν μπορείτε να χρησιμοποιείτε ταυτόχρονα τις επιλογές Επένδυση και Γύρισμα Σοβά. Εάν οι ρυθμίσεις για το Γύρισμα Σοβά είναι γκρι, πηγαίνετε στις σελίδες Επένδυσης του πάνελ Ρυθμίσεις και απενεργοποιήστε τη Μέσα και την Έξω Επένδυση. (Δείτε: Ρυθμίσεις Επένδυσης Έξω/Μέσα.)
Ορισμός Στρώσης Σοβά
Ορίστε πρώτα τη στρώση του τοίχου που θα πρέπει να θεωρείται ως Στρώση Σοβά:
•Χρήση Συστατικού Τελειώματος: Το συστατικό της σύνθετης δομής του τοίχου που ορίστηκε ως “Τελείωμα” θα θεωρείται ως σοβάς.
Εναλλακτικά:
•Όριο Πάχους Σοβά: Καθορίστε τη στρώση Σοβάς βάσει ενός δεδομένου πάχους - π.χ., όλες οι στρώσεις πάχους έως 40 mm θα θεωρούνται σοβάς.
Αφού έχετε καθορίσει ποιες στρώσεις τοίχου θεωρούνται σοβάς, χρησιμοποιήστε τους ελέγχους στο Γύρισμα Σοβά για να καθορίσετε ποιες από τις στρώσεις σοβά πρέπει να γυρίσουν:
•είτε Αυτόματα (όλες οι στρώσεις που ορίστηκαν ως σοβάς, στον Ορισμό Στρώσης Σοβά, είτε
•στις ορισμένες Στρώσεις για Γύρισμα.

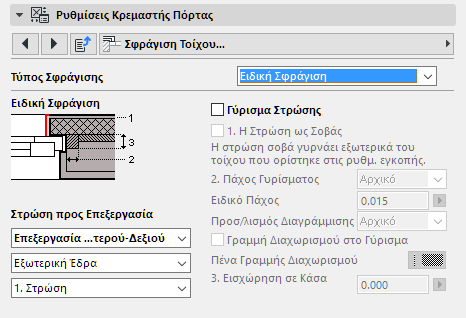

Εάν θέλετε να χρησιμοποιήσετε έναν τύπο ειδικής σφράγισης, θα ρυθμίσετε τις προτιμήσεις σφράγισης ξεχωριστά για κάθε στρώση.
Κάτω από το Στρώση προς Επεξεργασία, επιλέξτε πρώτα τον λαμπά που θέλετε να εφαρμοστεί η σφράγιση: στον αριστερό, στον δεξιό ή και στους δύο.
Στη συνέχεια, επιλέξτε την στρώση που θέλετε το γύρισμα. (Χρησιμοποιήστε το pop-up για να αριθμήσετε τις στρώσεις, ξεκινώντας είτε από την πλευρά της Εξωτερικής Έδρας του τοίχου, είτε από την πλευρά της Εσωτερικής Έδρας.)
Στην δεξιά πλευρά τσεκάρετε το Γύρισμα Στρώσης, εάν θέλετε να γυρίσει η στρώση που επεξεργάζεστε αυτή τη στιγμή. Στη συνέχεια ορίστε τις υπόλοιπες επιλογές (πάχος, προσανατολισμός διαγράμμισης, πένα διαχωριστικής γραμμής) για την επιλεγμένη στρώση.
Τσεκάρετε το Η Στρώση ως Σοβάς, εάν η στρώση θέλετε να συμπεριφέρεται ως σοβάς: δηλαδή, να γυρίζει έξω από το ίχνος του τοίχου, όπως ορίστηκε στις ρυθμίσεις εγκοπής.
Σημείωση: Εάν η στρώση τοίχου ορίστηκε ως “Πυρήνας”, δεν μπορεί να θεωρηθεί σοβάς, και επομένως, αυτό το κουτάκι τσεκαρίσματος δεν θα έχει καμία ισχύ.
