Ορισμός Συστατικών ως “Πυρήνας” ή “Τελείωμα”

Σύνθετα Στοιχεία

Για σύνθετα στοιχεία (Τοίχος, Πλάκα, Στέγη, Κέλυφος): οι στρώσεις ορίζονται ως Πυρήνας, Τελείωμα ή Άλλο στον διάλογο Σύνθετες Δομές.

Αυτό είναι σημαντικό εάν θέλετε να εμφανίσετε τα στοιχεία μοντέλου ανάλογα με τον τύπο δομής τους: αυτή είναι η λειτουργία Μερική Εμφάνιση Δομής.

Για περισσότερες πληροφορίες, δείτε: Μερική Εμφάνιση Δομής.

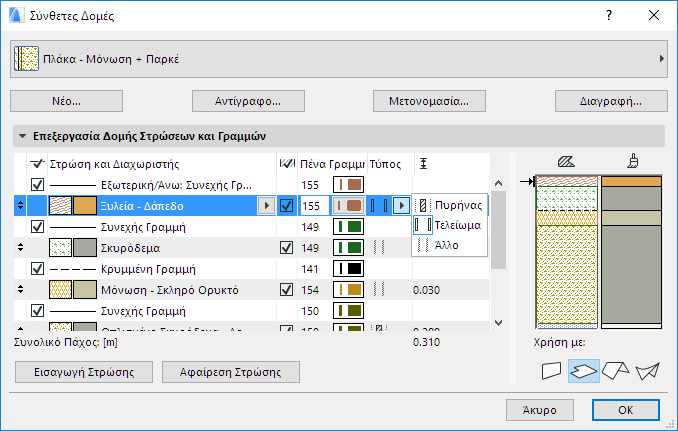

1.Ανοίξτε τον διάλογο Σύνθετες Δομές από το Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές.

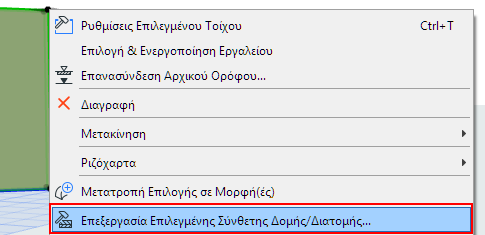

Μπορείτε επίσης να επεξεργαστείτε μία επιλεγμένη σύνθετη δομή, πηγαίνοντας στις ρυθμίσεις της από το θεματικό μενού της:

2.Κάντε κλικ σε μία στρώση στη λίστα για να την επιλέξετε.

3.Στη στήλη Τύπος, κάντε κλικ στο pop-up και διαλέξτε Πυρήνας, Τελείωμα, ή Άλλo.

Σημειώσεις:

–Μπορείτε να τσεκάρετε πολλές στρώσεις ως Πυρήνα, αλλά αυτές οι στρώσεις πρέπει να είναι συνεχόμενες μεταξύ τους.

–Μπορείτε να ορίσετε πολλές συνεχόμενες στρώσεις ως Τελείωμα, αλλά πρέπει να περιλαμβάνουν τη μία ή αμφότερες τις εξωτερικές στρώσεις.

Επικάλυψη Υποστυλώματος

Κάθε επικάλυψη μπορεί να οριστεί ως Πυρήνας, Τελείωμα ή Άλλο, στις Ρυθμίσεις του Εργαλείου Υποστύλωμα.

Δείτε: Πυρήνας και Επικάλυψη.

Διατομή (Σύμπλοκα) Στοιχεία

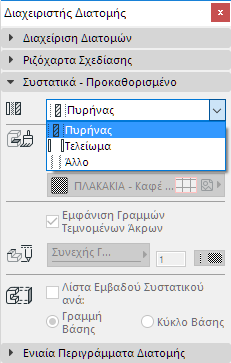

Για σύμπλοκα στοιχεία από διατομή (Τοίχος, Δοκός, Υποστύλωμα): τα συστατικά ορίζονται ως Πυρήνας, Τελείωμα ή Άλλο στο Σχεδίαση > Διαχειριστής Διατομής.

Δείτε επίσης Πάνελ Συστατικά του Διαχειριστή Διατομής.
