Építőanyagok szerkesztése és kezelése

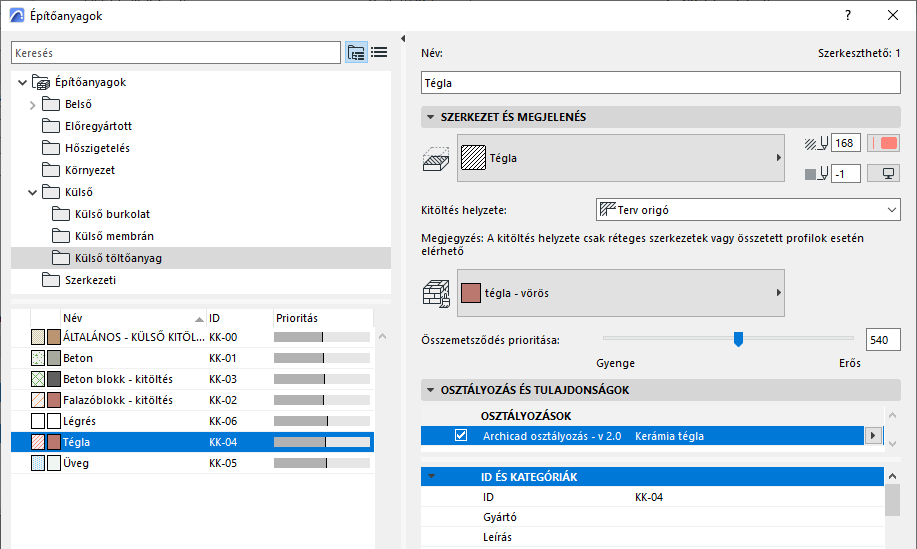

Nyissa meg az Építőanyagok párbeszédablakot:

•Beállítások > Elemattribútumok > Építőanyagok

•Attribútumok eszköztár (Ablak > Eszközsorok > Attribútumok)

•A bal oldali panelen láthatók a tervben lévő építőanyagok, Név, azonosító és az Összemetsződés prioritása szerint rendezve.

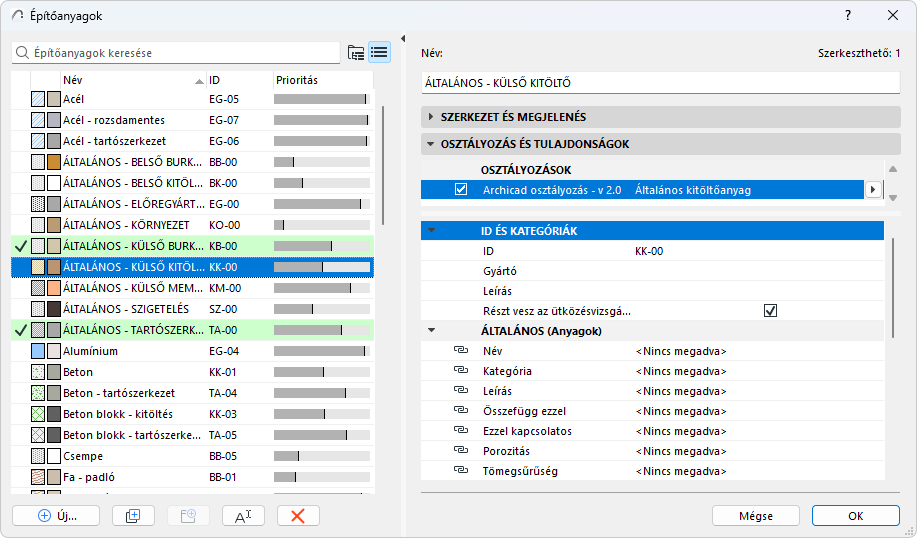

•A zöld kiemelések az aktuálisan kijelölt elemek építőanyagait jelzik.

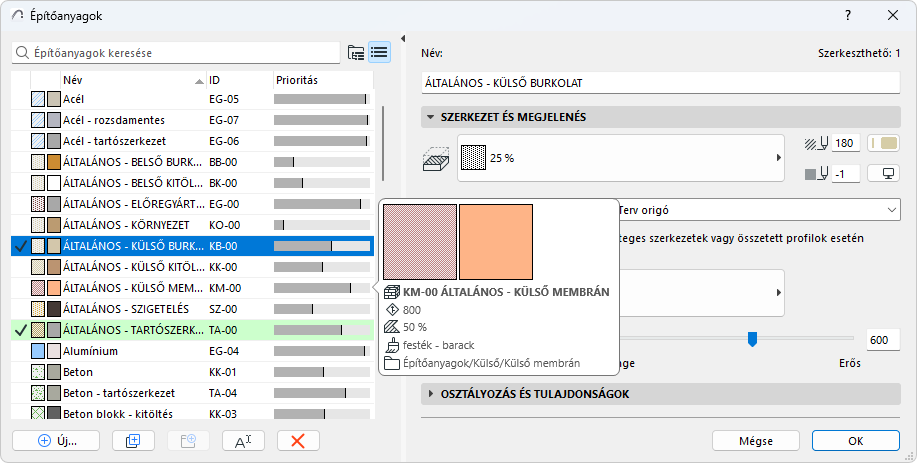

Megjegyzés: Ha az anyag fölé mozgatja a mutatót, további információkat kaphat róla.

További részleteket ld. Az attribútum párbeszédpanelek használata.

Építőanyag szerkesztése

1.Válasszon ki egy vagy több szerkeszteni kívánt építőanyagot.

Tipp: Mappanézetben válasszon ki egy almappát annak teljes tartalmának egyszerre történő módosításához.

2.A tulajdonságok szerkesztéséhez használja a párbeszédpanel jobb oldalán található mezőket

Metszeti kitöltés

Válasszon metszeti kitöltést ehhez az építőanyaghoz. Ebben a felugró ablakban csak a metszeti kitöltésként meghatározott kitöltések láthatók: lásd Kitöltéskategóriák

Metszeti kitöltésminta tolla / Kitöltésháttér tolla: válassza ki az előtér és a háttér tollát az adott építőanyaghoz.

Lásd még: Vonal kiküszöbölése a modellelemek között.

Kitöltés helyzete

Csak a réteges elemekre és az összetett profilokra alkalmazott építőanyagok kitöltési mintájára van hatással. Válassza ki a kitöltés helyzetét:

•Terv origó: a kitöltési minta kezdete a terv origója.

•Elem origó: a kitöltési minta az elem irányához igazodik.

•Illesztés réteghez: (csak egyedi kitöltések esetén) A minta a rétegvastagság határaihoz igazodik.

Kapcsolódó témák:

Vektoros vagy Egyedi kitöltés minták helyzetének beállítása

Egyedi kitöltések réteges elemek felületeként: Illesztés réteghez

Felület

Válasszon egy felületet az építőanyag 3D megjelenítéséhez.

Megjegyzés: A felület felülírható elemenként is, az elemek Beállítások párbeszédpaneljén (Modell panel) vagy az Infótáblán.

Lásd még:

Metsződési prioritás (építőanyag)

Építőanyagok osztályozása és tulajdonságai
