Lépcső beállítások: Szabályok és szabványok
A fő Lépcső beállítások oldalnak ezen a paneljén adható meg tetszés szerint a kívánt tartomány a lépcső geometriájának változóihoz, például a lépcsőkre vonatkozó helyi előírásoknak való megfelelés érdekében.
A lépcső rajzolásakor az Archicad automatikusan olyan lépcsőt hoz létre, amely megfelel az itt megadott szabályoknak és szabványoknak.
Alapvonal rögzítése
Megjegyzés: A hossz „Ív mentén – elavult” számítási módjánál nem elérhető.
A lépcsőkarok szükség szerint automatikusan megnyúlnak vagy zsugorodnak a lépcső elhelyezésekor vagy szerkesztésekor - így a bevitel során kattintott pontok elmozdulhatnak. Ennek aktiválásához törölje az „Alapvonal rögzítése” beállítás jelölését.
Az alapvonal feloldásakor a program automatikusan kijelöli és feloldja a fordulók közötti karokat. Ezzel a kiegészítő rugalmassággal elkerülhetők a nem lehetséges geometriai konfigurációk, de továbbra is készíthetők nem szokványos lépcsők a Megoldó használata nélkül
Hossz számítása
Válassza ki, melyik módszerrel kívánja kiszámolni az egyes lépcsőszakaszok hosszát a fordulók mentén.
•Ív mentén: saját íve mentén mért szakasz
•Húr mentén: saját húrja mentén mért szakasz (pl. német szabvány).
•Ív mentén (elavult): az Archicad 25 előtti verziókban minden lépcső ezzel az eljárással készült.
Megjegyzés: a korábbi verzióból örökölt eljárásnál az „Alapvonal rögzítése” és a „Pihenő többlethosszának elosztása” beállítások nem elérhetők.

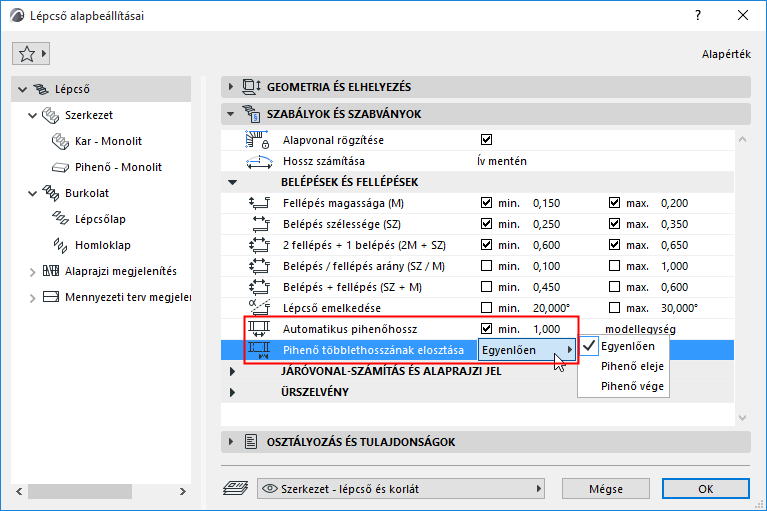

Automatikus pihenő: minimális hossz és elosztás
Ha a lépcső fordulótípusa „automatikus pihenő”: itt megadható a pihenő minimális hossza hosszmértékben vagy a belépések számában kifejezve.
Pihenő többlethosszának elosztása
Megjegyzés: A hossz „Ív mentén – elavult” számítási módjánál nem elérhető.
A (megadott minimális értékhez adódó) kiegészítő pihenőhossz esetén adja meg, hogy a pihenő melyik oldalára kerüljön, vagy a program egyenlően ossza el azt a pihenő két oldalán.
A pihenő automatikus geometriájának ellenőrzéséhez kapcsolja be a lépcsőpihenő számítási segédvonalakat (Nézet > Megjelenítési lehetőségek a képernyőn).
Megjegyzés: Ezek a segédvonalak csak az automatikus pihenőknél láthatók.

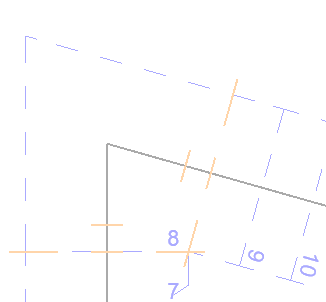

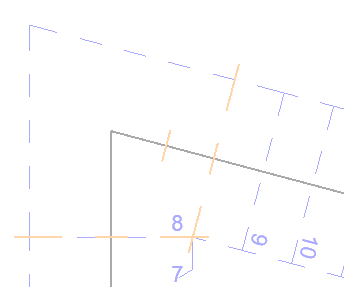

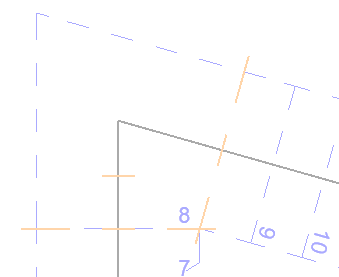

Különböző lehetőségeket jelző útmutató: egyenlően, pihenő elejéhez, pihenő végéhez
Karok & Pihenők
Ezek az értékek határozzák meg azt a tartományt, amelyen belül a Geometria és Helyzet panel értékei megadhatók. Például a Fellépés magassága lehetőségnél nem adható meg olyan érték, amely kisebb a Szabályok és szabványok alatt megadott minimális értéknél.
Ha a Szabályok és szabványok alatt megadott értékek ellentmondásban vannak a lépcső grafikusan vagy a Beállítások párbeszédpaneleken megadott geometriájával, az Archicad automatikusan felajánlja az alternatív megoldásokat, melyek közül a felhasználó választhat.
Lásd Automatikus „Megoldó” lehetőségek a geometriai ellentmondások feloldásához.
Járóvonal számítás és Alaprajzi jel
Az itt megadott Járóvonal eltolási tartomány korlátozza az értéket, amely megadható a számított járóvonal eltolásához.
Lásd Járóvonal eltolása a fordulón (egyenlő belépésű húzás esetén).

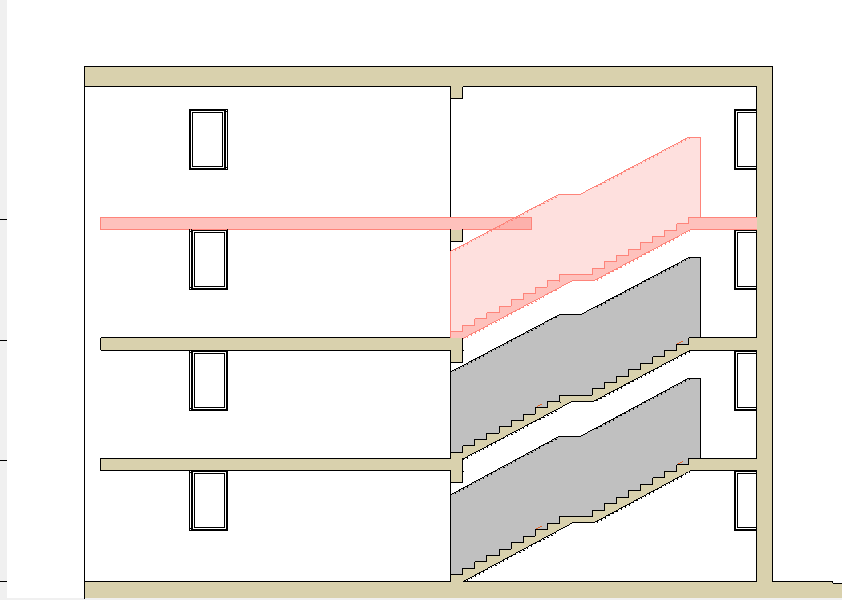

Adja meg az Űrszelvény alaprajzi jel 3D és Metszet/Homlokzat nézetben történő megjelenítésének szabályait.
•Módszer: Adja meg, hogy a magasságot függőlegesen vagy a járóvonalra merőlegesen kívánja-e meghatározni.
•Űrszelvény magassága
•Eltolások a lépcső éleitől
Kapcsolja be vagy ki az űrszelvény megjelenítését a Modellnézet-beállításoknál.
Lásd Lépcsők modellnézet-beállításai.
Ütközésvizsgálat futtatható le az űrszelvénnyel kapcsolatos problémák kereséséhez.
Lásd Ütközésvizsgálat.
Szabályok és szabványok mentése tervsablonba
A Szabályok és szabványok alatti beállítások egy Archicad sablonfájlban találhatók. Így itt megadhat a vállalatra és/vagy a régióra szabott beállításokat, és később számtalan tervben felhasználhatja azokat a sablon segítségével.
Lépcső szabályok és szabványok Terv beállításai

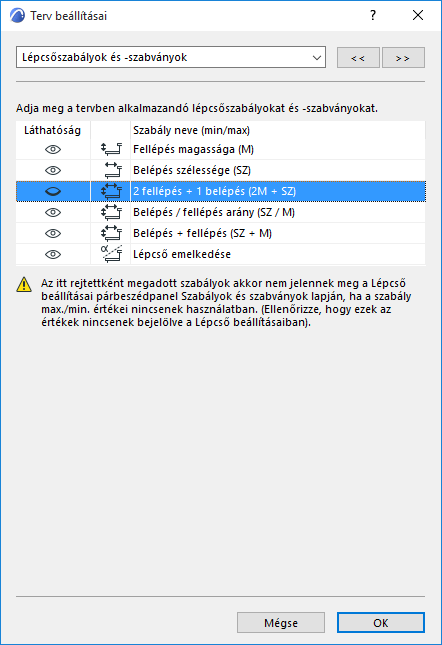

A Beállítások > Terv beállításai > Lépcsőszabályok és -szabványok menüpontban található, láthatóságra vonatkozó ikonokkal megjeleníthetők vagy elrejthetők a tervre vonatkozó szabályok.
A (Beállítások alatt) rejtettnek jelölt elemek nem jelennek meg a Lépcső beállítások Szabályok és szabványok paneljén, amennyiben az adott szabály nincs használatban.
Ha elrejti a lépcsőre vonatkozó egyik szabály nevét a terv beállításainál, de az mégis megjelenik a Lépcső beállítások Szabályok és szabványok paneljén, annak több oka is lehet:
•A szabályhoz értékek vannak rendelve (ennek megszüntetéséhez törölje az adott szabály Min/Max értékeit a lépcső beállításainál), vagy
•A szabályt a tervben létrehozott lépcső használja
