Ütközésvizsgálat

Ez a funkció a modellben lévő 3D elemek közötti ütközések észlelésére szolgál. Ütközésről beszélünk, ha két vagy több elem fizikailag metszi egymást.

Az ütközésvizsgálat során a program ellenőrzi, hogy található-e ütközés két tetszőleges elemcsoport között. A csoportok a felhasználó által megadott feltételek alapján határozhatók meg.

Ütközésvizsgálat futtatható például:

Épület- és MEP elemek között. (Az MEP elemek származhatnak kapcsolt, befűzött külső vagy az Archicadben egyéb módon modellezett MEP IFC fájlokból.)

Beton és acél szerkezeti elemek között.

(Uniclass, OmniClass, UniFormat vagy egyéb osztályozási rendszer alapján) eltérő termék- és elemtípusokba sorolt elemek között.

Az űrszelvény menekülési vagy akadálymentes útvonalaihoz szükséges hely ellenőrzéséhez.

Az ütközésvizsgálat kizárólag alaprajzon és a 3D ablakokban elérhető.

Elérhető innen:

Tervezés > Modellek összehasonlítása > Ütközésvizsgálat

vagy kattintson a Modell-ellenőrzési jelentésből az Ütközésvizsgálat ikonra

Az alábbi szakasz témái:

Az ütközések működése

Ütközésvizsgálat elindítása

Ütközési csoportok megadása

Térfogati/területi tűrések beállítása

Példa: Ütközésvizsgálat térfogati/területi tűrésekkel

Példa: Űrszelvény ütközésvizsgálata

Építőanyag kizárása az ütközésvizsgálatból

Az ütközések működése

A program csak a látható fóliákon lévő elemeket veszi figyelembe

Az érintkező elemek esetében nem beszélünk ütközésről

A szilárdtest-műveletek és prioritás alapú kapcsolatok rendben vannak a modellben és nem okoznak ütközéseket

3D-s metszősíkok nincsenek figyelembe véve (a teljes modellt tekintve, függetlenül a metszősíkoktól)

Az ütköző térfogatokhoz és/vagy felületekhez tűrés adható meg: ha az ütköző térfogat/terület nem haladja meg a beállított tűrésértéket, az nem számít ütközésnek

Lásd Térfogati/területi tűrések beállítása.

Az építőanyagok állapota (“Részt vesz az ütközésvizsgálatban” jellemző) figyelembe van véve

Lásd Építőanyag kizárása az ütközésvizsgálatból.

Ütközésvizsgálat elindítása

1.Nyissa meg az alaprajzot vagy a 3D-s ablakot.

2.Nyissa meg a Tervezés > Modellek összehasonlítása > Ütközésvizsgálat menüpontot.

3.A párbeszédablakban adja meg az ellenőrizni kívánt, 3D elemekből álló két csoportra vonatkozó feltételeket.

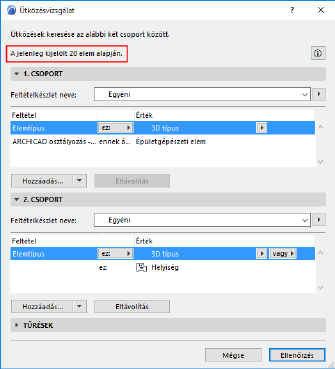

Ha a művelet előtt elemeket jelölt ki, az ütközésvizsgálat funkció csak a kijelölt elemeket vizsgálja. Az aktuális kijelöléseket a program az ablak tetején jelzi.

CollisionDetection1.png    CollisionSelected.png

További részletekért lásd Ütközési csoportok megadása.

4.Adja meg a kívánt területi és/vagy térfogati tűrésértékeket.

További részletekért lásd Térfogati/területi tűrések beállítása.

5.Az ütközésvizsgálat futtatásához nyomja meg az Ellenőrzés gombot.

6.Megnyílik a Modell-ellenőrzési jelentés az eredményekkel. A Jelentésben ütközéstípusú problémák kerülnek listázásra. Kattintson az Infó gombra, hogy ellenőrizhesse az Ütközések számát.


A Modell-ellenőrzési jelentésben listázott egyéb problémákkal együtt megtekintheti a modell vonatkozó elemeit és létrehozhat Feladatokat.

Lásd: Modell-ellenőrzési jelentés.

Kapcsolódó téma:

Felületi kritériumok a Grafikus felülírás szabályaiban és az Ütközésvizsgálatban

Ütközési csoportok megadása

Az 1. és 2. Csoportban használja a feltételek kezelőfelületet az ütközési csoportok meghatározására.

Ha az összes elemtípus szintjén kívánja vizsgálni az ütközéseket, mindkét csoportnál ugyanazokat a feltételeket adja meg.

Ha a 3D elemek és az MEP elemek közötti ütközéseket kívánja ellenőrizni, az egyik csoportnál szűrjön az MEP besorolású elemekre.

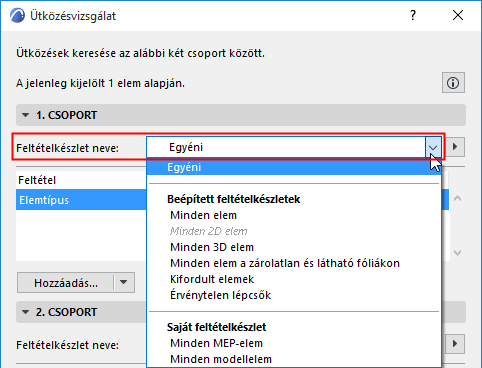

Ha korábban mentett Feltételkészletet kíván használni az ütközési csoport meghatározásához, kattintson a Feltételkészlet neve nyílra. Ekkor megjelennek a terv feltételkészletei:


Miután kiválasztotta a feltételkészletet, annak tartalma felülírja az Ütközés csoportra vonatkozó aktuális feltételeket.

Előfordulhat, hogy a felsorolt feltételkészletek némelyike nem elérhető, mivel azok az ütközésvizsgálatnál nem használható feltételt tartalmaznak (pl. 2D elemtípusok, IFC tulajdonságok).

Lásd még: Előre megadott feltételkészletek.

A Hozzáadás gomb megnyomásakor megnyílik egy párbeszédpanel, ahol kiválaszthatja a csoport szűréséhez szükséges tulajdonságokat és paramétereket.

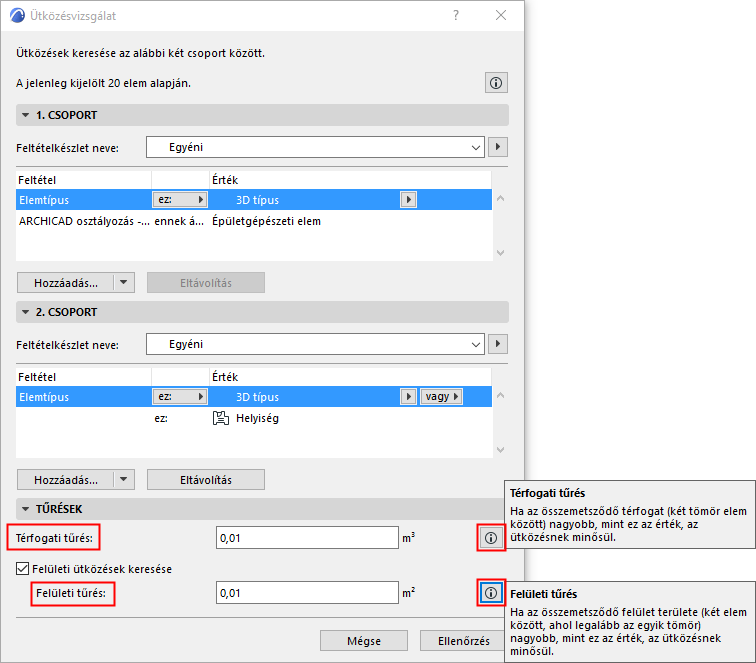

Térfogati/területi tűrések beállítása

Tetszés szerint megadhat tűréseket az ütköző részek elemeinek térfogatára és területére vonatkozóan.

Ütköző elemekről beszélünk, ha az ütköző részek térfogata vagy (ha van ilyen) területe meghaladja a tűrésértéket.

Megjegyzés: Az itt szereplő mértékegységek terv rajzi egységeinek felelnek meg (Beállítások > Terv beállításai).


Térfogati tűrés

Az Ütközésvizsgálat mindig az ütköző részek térfogata alapján határozza meg az ütköző elemeket.

Opcionálisan térfogati tűrés adható meg: ha a két elem ütköző részeinek térfogata meghaladja ezt a tűrésértéket, ütköző elemekről beszélünk.

Területi ütközés keresése

Kiegészítő lehetőségként az Ütközésvizsgálat funkció ellenőrzi az ütköző részek területét is. Ha engedélyezi a területi ellenőrzést és megadja a tűrést, a program azokat az elemeket kezeli ütközőként, amelyeknél az ütköző terület meghaladja ezt a területi tűrésértéket.

Megjegyzés: Ha a területi ellenőrzés be van kapcsolva, előfordulhat, hogy a program akkor is ütközőnek érzékel két elemet, ha azok ütköző térfogata nem haladja meg a térfogati tűrést – ennek oka az, hogy az ütköző terület viszont meghaladja a területi tűrést. Lásd az alábbi példát.

Példa: Ütközésvizsgálat térfogati/területi tűrésekkel

Futtasson ütközésvizsgálatot a lenti tűrési beállításokkal.

Az alábbi két kocka térfogata egyenként 1 köbméter. Enyhén ütköznek; az átfedő térfogat minimális (nem haladja meg a térfogati tűrést), az átfedő terület viszont jelentős (meghaladja a területi tűrést). Az eredmény: az ütközésvizsgálat ezt a két elemet ütközőnek értékeli.


Két ütköző elem (az ütköző részhez tartozó felület területe alapján)

Példa: Űrszelvény ütközésvizsgálata

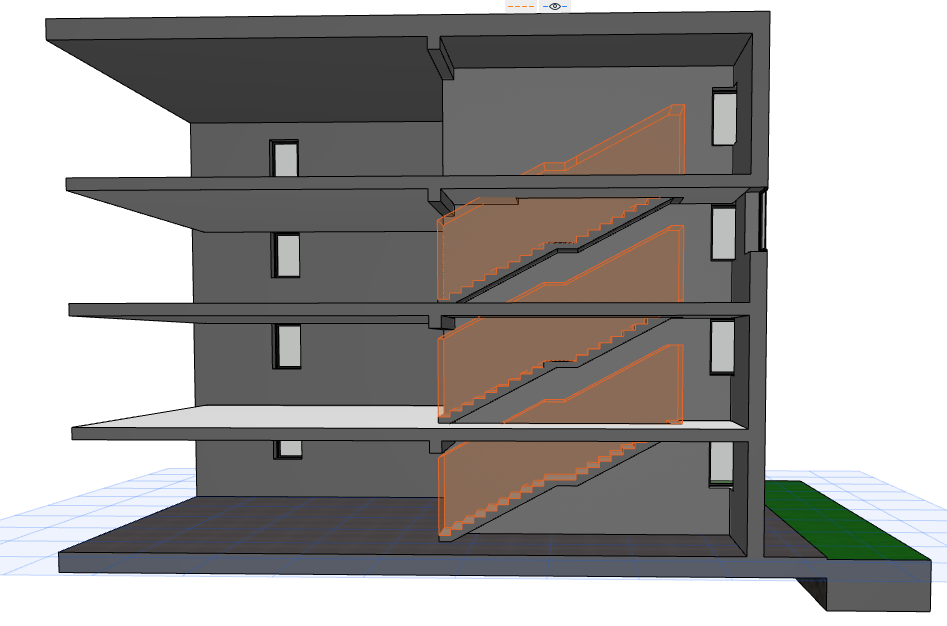

Az alábbi modell 3D nézetében ellenőrizzük az űrszelvény ütközését.

Megjegyzés: Az űrszelvény láthatósága a Dokumentáció > Modellnézet-> Modellnézet-beállítások (Lépcsők beállításai) menüpontban kapcsolható be.


1.Nyissa meg a Tervezés > Modellek összehasonlítása > Ütközésvizsgálat menüpontot.

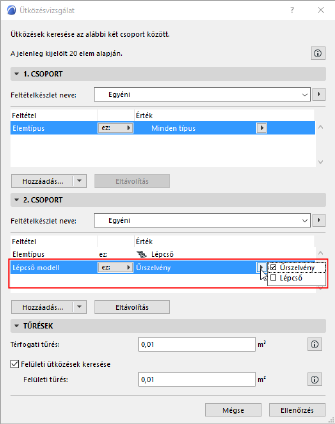

2.Adja meg az ütközési kritériumokat a párbeszédablakban.


Az 1. csoport esetén: minden 3D elem

A 2. csoport esetén: lépcsők, a Lépcső modell űrszelvény-részének figyelembevételével .

3.Az ütközésvizsgálat futtatásához nyomja meg az Ellenőrzés gombot.

4.Megnyílik a Modell-ellenőrzési jelentés az eredményekkel. Ezen a helyen a modellben szereplő valamennyi kapcsolódó elemre megtekintheti az eredményt és szükség szerint létrehozhat Feladatokat is.

Lásd: Modell-ellenőrzési jelentés.

Építőanyag kizárása az ütközésvizsgálatból

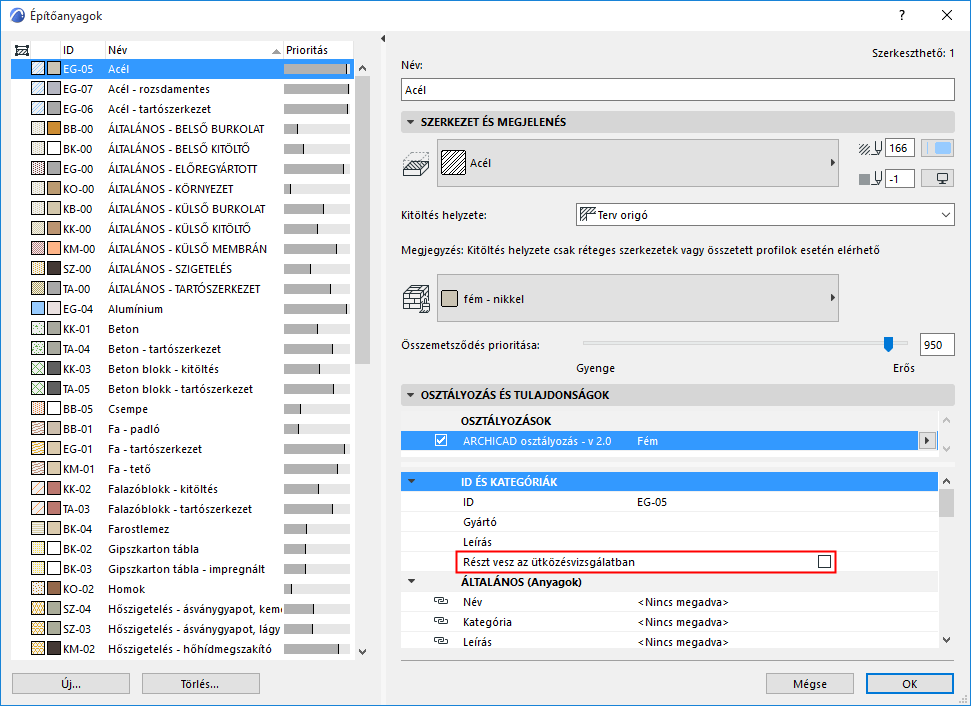

Az ütközésvizsgálat funkció figyelembe veszi az elemek építőanyagát. Az építőanyagok beállíthatók úgy, hogy részt vegyenek az ütközésvizsgálatban. Ehhez használja a „Részt vesz az ütközésvizsgálatban” jelölőnégyzetet, amely az Építőanyagok Osztályozás és tulajdonságok paneljén található (Beállítások > Elemattribútumok > Építőanyagok).

Ha nem jelöli be a négyzetet, az építőanyag nem vesz részt az ütközésvizsgálatban.


Azt az MEP elemet például, amely légrésként hatol át az építőanyagon (pl. csatorna), nem értelmezi ütközésként a program.
