Nyomvonalelem megjelenítése: alaprajzi és metszeti, modell megjelenítés

Állítsa be az alaprajzi megjelenítést az épületgépészeti nyomvonalhoz.

Megjelenítés ezen szinteken

•Adja meg, hogy mely szinteken jelenjen meg az épületgépészeti nyomvonal. Az alapértelmezett beállítás az összes épületgépészeti elemnél: „Minden kapcsolódó szinten” (ahol a nyomvonal fizikailag megtalálható).

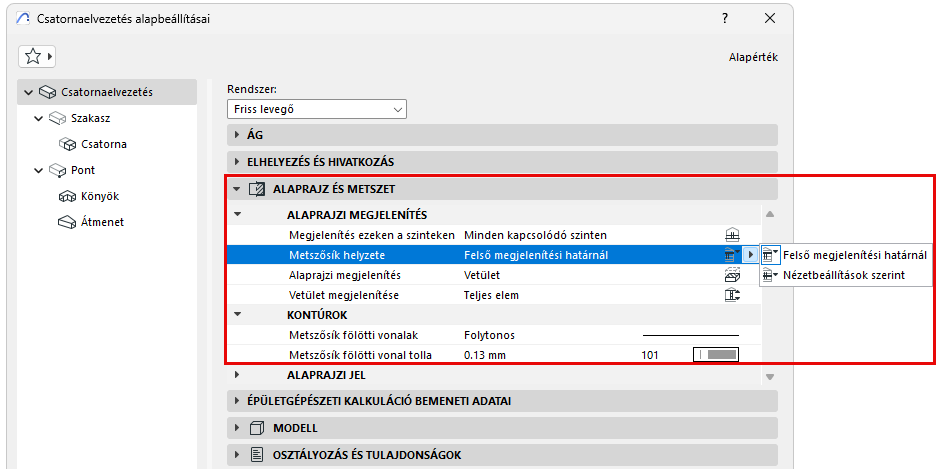

Metszősík helyzete

Adja meg, hogyan jelenjen meg az épületgépészeti nyomvonal az alaprajzi metszősík beállításai alapján.

Megjegyzés: Ez a vezérlés csak a támogatott épületgépészeti elemekre vonatkozik - például az MEP Library.libpack elemekre. Más MEP (Épületgépészeti)-elemek egységes megjelenésűek, függetlenül attól, hogy mely szinteket keresztezik.

Például az ábrázolt nyomvonalhoz különböző alaprajzi megjelenítések tartozhatnak:

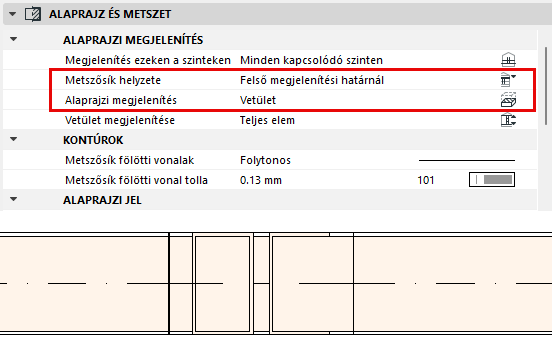

•Felső megjelenítési határ: Az épületgépészeti nyomvonal elmetszése a felső megjelenítési határon (az alaprajzi metszősík beállításai szerint)

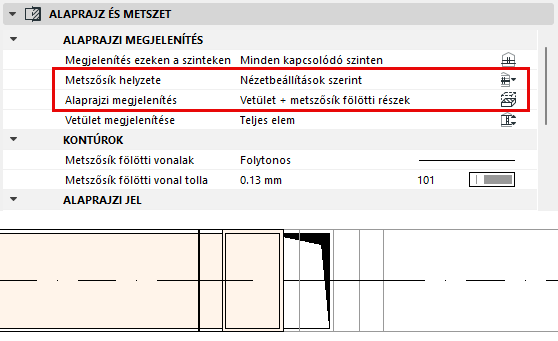

•Nézetbeállítások szerint: Az épületgépészeti nyomvonal elmetszése az alaprajzi metszősík magasságában

Alaprajzi megjelenítés

•Vetület: az alaprajzi metszősíktól a „Mutatás lefelé eddig” síkig + metszet jel

•Vetített, a felette lévő résszel: az alaprajzi metszősíktól a „Mutatás lefelé eddig” síkig + metszet jel, valamint a „Mutatás felfelé eddig” síktól az alaprajzi metszősíkig (akkor elérhető, ha a metszősík helyzetének beállítása „Nézetbeállítások szerint”)

•Szimbolikus: a „Mutatás lefelé eddig” síktól a „Mutatás felfelé eddig” síkig, vetített vonalú kontúrral és tengellyel

•A vetítési lehetőségekhez lásd: Vetület megjelenítése

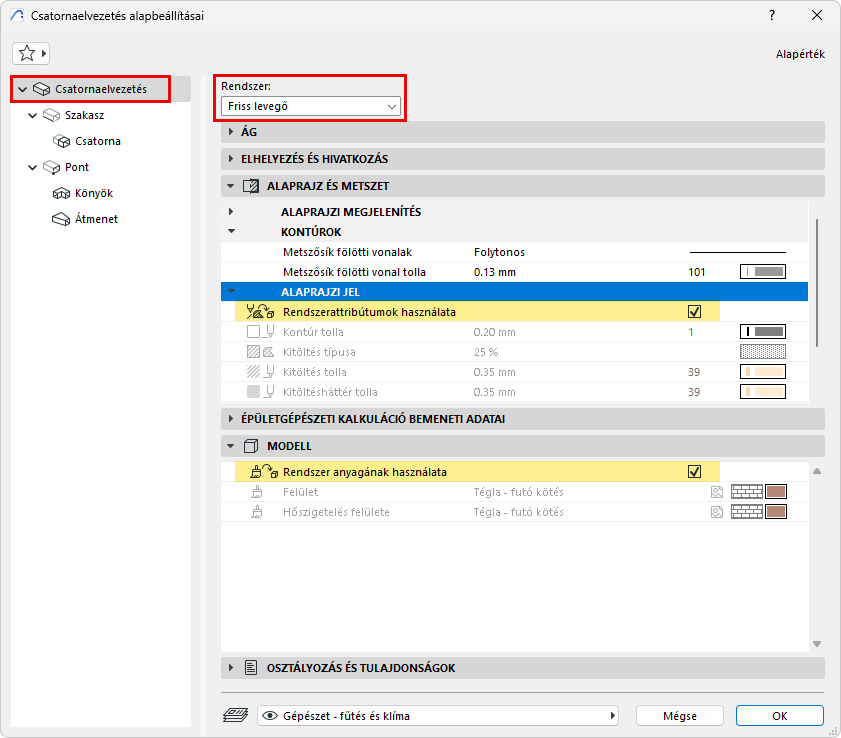

Alaprajzi jel: kitöltések, vonalak és felület

Alapértelmezés szerint a nyomvonal a párbeszédpanel tetején kiválasztott rendszer attribútumait használja. A „Rendszerattribútumok használata” négyzet alapértelmezés szerint be van jelölve (Alaprajz/Metszet és Modell esetén egyaránt). A rendszerattribútumok beállításainak helye: Épületgépészeti rendszerek.

•Az épületgépészeti rendszer attribútumainak felülírása az adott nyomvonal esetén: a helyi vezérlők aktiválásához és a rendszerbeállítások felülírásához törölje a „Rendszerattribútumok/felületek használata” négyzet jelölését.
