Az Épületgépészeti rendszer az Épületgépészeti nyomvonalak és Épületgépészeti könyvtári elemek megjelenítéséhez használt kitöltések, vonalak és felületek elmentett készlete.
Az épületgépészeti rendszerek az Archicad terv attribútumai.
Épületgépészeti rendszer hozzárendelése
•A nyomvonal beállítások párbeszédpanel tetején minden nyomvonalhoz hozzá van rendelve egy Épületgépészeti rendszer. Lásd Elvezetési beállítások – főoldal.
Megjegyzés: Amikor a nyomvonal egy elemét önálló épületgépészeti objektumhoz kapcsolja, a nyomvonal eleme nem a hozzá beállított épületgépészeti rendszert használja, hanem automatikusan az objektum épületgépészeti rendszerét örökli.
•Az épületgépészeti rendszer hozzárendelése lezáráshoz, kiegészítőhöz vagy berendezéshez az elem beállításainál: lásd Épületgépészet-kompatibilis tárgyak az Archicad könyvtárban.
Épületgépészeti rendszer attribútumainak beállítása és szerkesztése
Az épületgépészeti rendszerek az alábbi helyeken állíthatók be és szerkeszthetők:
•Tervezés > Épületgépészeti rendszerek
•Beállítások > Elemattribútumok > Épületgépészeti rendszerek
(vagy használja az Épületgépészeti rendszerek parancsikont az épületgépészeti eszközsávon).
Használhatja, módosíthatja az előre definiált épületgépészeti rendszereket, és létrehozhat újakat.

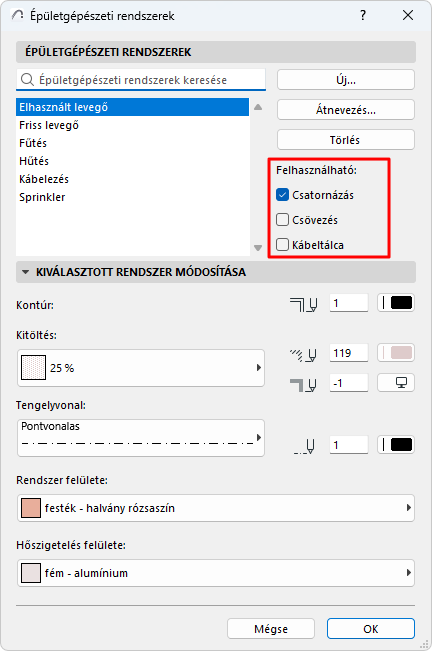

Felhasználható: Jelölje be azt az egy vagy több nyomvonaltípust, amelyek ezt az épületgépészeti rendszert használják:
•Csatornázás
•Csövezés
•Kábeltálca
Az épületgépészeti rendszerek a Felhasználható lehetőségnél megadott beállítás alapján elérhetők a vonatkozó nyomvonalelem számára (lásd az Elvezetés beállításai párbeszédpanel tetején).
Épületgépészeti rendszer attribútumainak szerkesztése
A vezérlőkkel beállíthatók az aktuális épületgépészeti rendszer kitöltései, vonalai és felületei.
