Nyomvonal grafikus szerkesztése

Bármely kijelölt nyomvonal esetén: kattintson egy élre, csomópontra vagy referenciavonalra a mozgó paletta parancsainak megnyitásához.

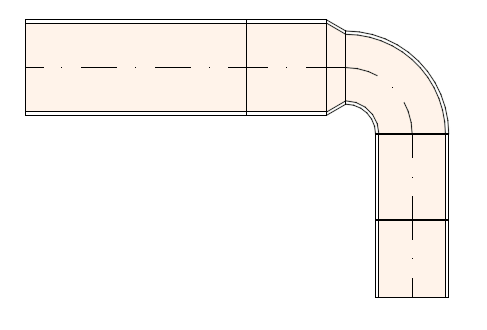

Új pont beillesztése

A referenciavonaltól:

1.Válassza az Új csomópont beillesztése lehetőséget.

2.Húzással hozzon létre egy új csomópontot, és módosítsa a nyomvonal alakját.

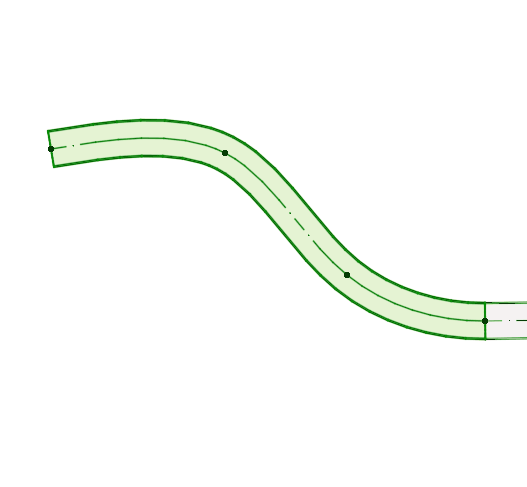

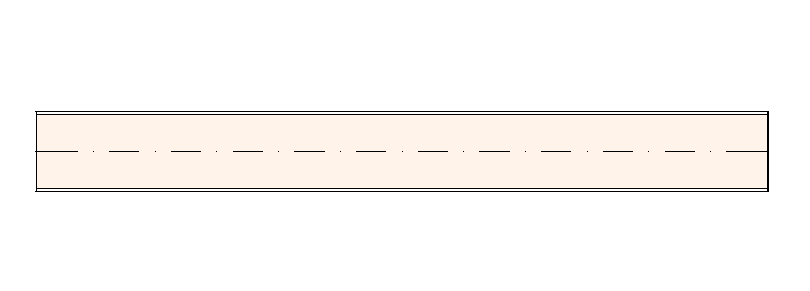

Csomópont mozgatása

Két szomszédos egyenes szakasz között lévő csomópont esetén elérhető.

Húzza el a csatlakozási pontot, vagy adja meg az értékeket a Követőben. Ezzel módosul a szakasz hossza.

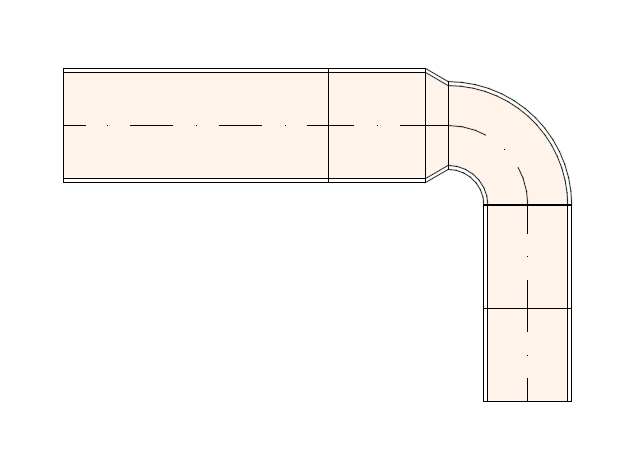

Nyomvonal megemelése (alaprajz)

Adja meg az értéket, amellyel meg kívánja emelni a nyomvonalat.

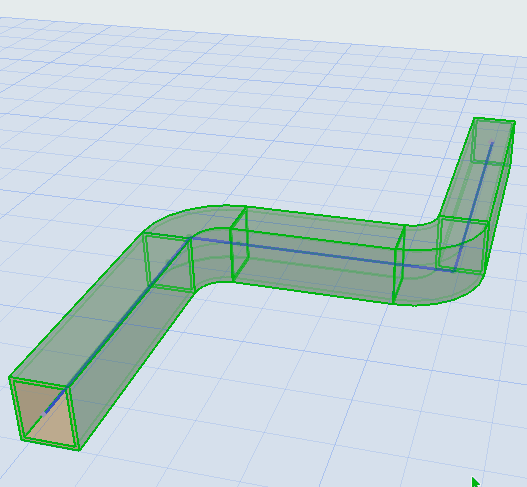

Nyomvonal megemelése (3D)

Használja az eltolás parancsot a elvezetés magasságának módosításához a Z tengelyen.

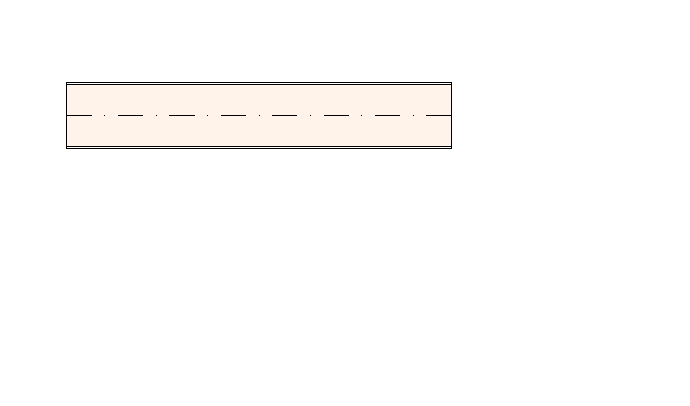

Nyomvonal folytatása

Erre az egyenes szakaszok nem csatlakozó végein van lehetőség.

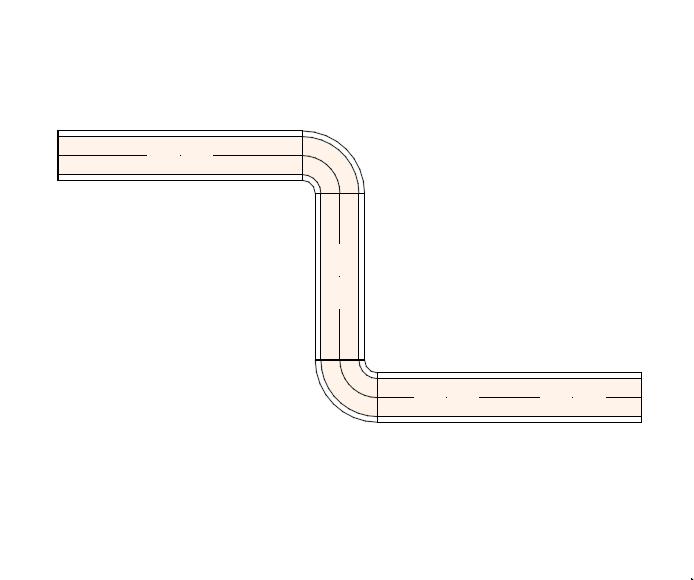

Szakasz eltolása

1.Jelölje ki az elemet.

2.Kattintson a referenciavonalra.

3.A mozgó palettán válassza a „Szakasz eltolása" lehetőséget a mozgatáshoz.

Megjegyzés: Nem áll rendelkezésre az ágakkal összekapcsolt nyomvonalak esetében.

Megjegyzés: Néhány módosítás a mozgó palettán is elvégezhető, lásd: Szakasz átmérőjének módosítása – a mozgó paletta segítségével

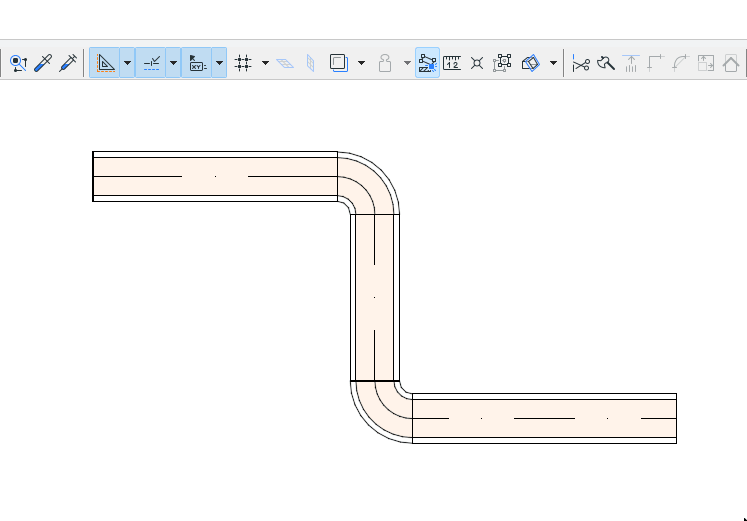

Épületgépészeti nyomvonal felosztása

1.Válassza ki a felosztani kívánt nyomvonalat.

2.Válassza a Szerkesztés > Módosítás > Szétvágás parancsot, vagy a fejsze ikont az eszközsorból.

3.Rajzoljon egy ideiglenes vágóvonalat.

Megjegyzés: a 3D ablakban egy piros vágósík látható visszajelzésként.

4.Kattintson a szem kurzorral a vágó vonal/ív tetszőleges oldalán.

5.Azon az oldalon, amelyre kattintott, az elemek továbbra is ki lesznek választva, ugyanakkor megszűnik a másik oldalon az elemek kiválasztása.
