Egyes szakaszok és csomópontok módosítása – Szerkesztés módban

Szerkesztés módban a nyomvonal bármely szakasza vagy csomópontja kiválasztható, majd szerkeszthetők annak paraméterei.

Megjegyzés: Néhány módosítás a mozgó palettán is elvégezhető, lásd: Szakasz átmérőjének módosítása – a mozgó paletta segítségével

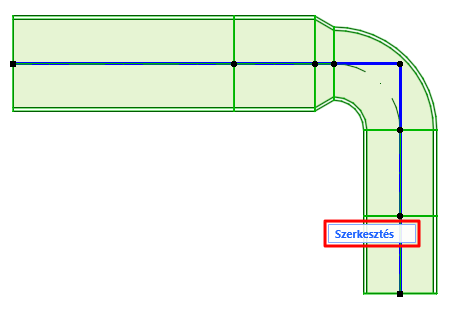

Belépés a Szerkesztő módba

Jelöljön ki egy nyomvonalat, majd tegye a következők egyikét:

•Kattintson a megjelenő Szerkesztés gombra

•Kattintson a Tervezés > Rendszerszerkesztő mód indítása lehetőségre.

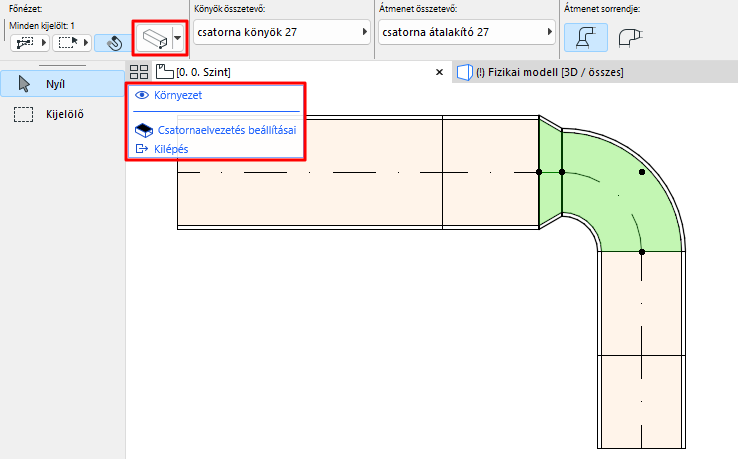

Szerkesztő mód használata

Válassza ki bármelyik alárendelt elemet (csomópont vagy szakasz).

•A hagyományos Archicad eszköztár helyett csak a kijelölő és megjelenítő paletta jelenik meg.

•Az Infótáblán megnyitható egy korlátozott beállítási párbeszédpanel, amely csak a kijelölt szakaszra vagy csomópontra vonatkozik.

•Használja a Környezet kapcsolót a megjelenítés palettán az épületmodell többi részének (azaz a kijelölt nyomvonalon kívül minden más) megjelenítésére/elrejtésére. Szerkesztő módban kizárólag a kijelölt nyomvonal részelemei módosíthatók, a modell többi része nem.

•A teljes Elvezetés beállításai párbeszédpanel a megjelenítő palettáról elérhető.

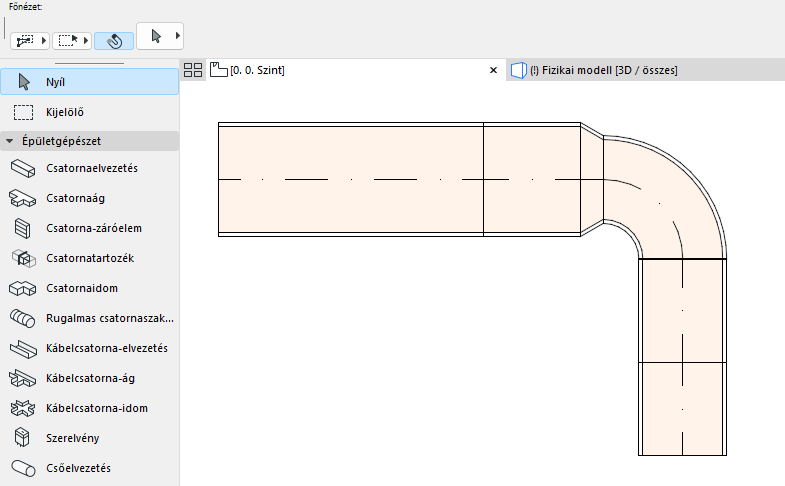

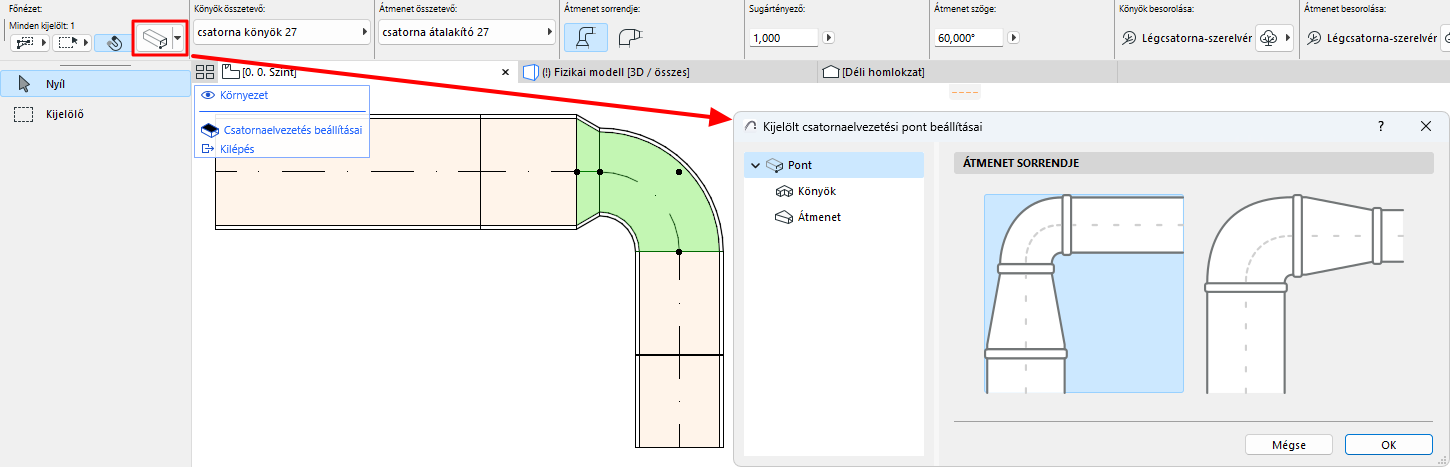

Például módosíthatja az átmenet sorrendjét egy kijelölt csomópontra vonatkozóan:

Kilépés a szerkesztő módból

Alkalmazza az alábbiak egyikét:

•Nyomja meg az Esc billentyűt

•Kattintson a Kilépés a szerkesztő módból lehetőségre a megjelenítő palettán.

•Használja a Tervezés > Kilépés a szerkesztő módból parancsot.
